Kann ich CBB60 durch CBB65 ersetzen?

Kann ich CBB60 durch CBB65 ersetzen? Die direkte Antwort

Die kurze Antwort lautet: In den meisten Fällen nein – Sie sollten a nicht direkt ersetzen CBB60-Kondensator mit einem CBB65, ohne die Spezifikationen Ihrer Anwendung sorgfältig zu überprüfen. Obwohl es sich bei beiden um Betriebskondensatoren für Wechselstrommotoren handelt, die die gleiche Grundfunktion haben, nämlich die Verbesserung des Motorwirkungsgrads und des Leistungsfaktors, unterscheiden sie sich erheblich in der physikalischen Konstruktion, dem Gehäusedesign, den Nennspannungen und den vorgesehenen Installationsumgebungen. Ein Austausch gegeneinander ohne Kenntnis dieser Unterschiede kann zu Gerätestörungen, vorzeitigem Kondensatorausfall oder sogar zu einem Sicherheitsrisiko führen.

Allerdings gibt es bestimmte Szenarien, in denen ein CBB65 als funktionaler Ersatz für einen CBB60 verwendet werden kann, sofern der Kapazitätswert, die Nennspannung und die Anschlusskonfiguration kompatibel sind. In diesem Artikel erfahren Sie alles, was Sie vor dem Tausch wissen müssen.

Was ist ein CBB60-Kondensator?

A CBB60-Kondensator ist ein zylindrischer Betriebskondensator für Wechselstrommotoren vom Filmtyp, der in einem Kunststoffgehäuse untergebracht ist. Es wird gemäß der nationalen chinesischen Neinrm GB/T 3667 hergestellt und häufig in einphasigen Induktionsmotoren für Anwendungen wie Wasserpumpen, Waschmaschinen, Elektrowerkzeuge und kleine Kompressoren verwendet. Das Präfix „CBB“ weist darauf hin, dass es sich um einen Kondensator aus metallisierter Polypropylenfolie handelt, während sich „60“ auf die spezielle Produktserie bezieht, die für den Motorbetrieb ausgelegt ist.

Zu den Hauptmerkmalen des CBB60 gehören:

• Zylindrische Form mit einer Außenhülle aus Kunststoff (typischerweise Polypropylen).
• Gemeinsamer Kapazitätsbereich: 1 µF bis 100 µF
• Nennspannung: typisch 250VAC oder 450VAC
• Betriebstemperaturbereich: -40 °C bis 70 °C (Standard)
• Kabel- oder Flachsteckeranschlüsse
• Nicht speziell für den Einsatz im Freien oder in ölgetränkten Umgebungen konzipiert

Der CBB60 ist einer der weltweit am häufigsten verwendeten Motorkondensatoren, insbesondere in Pumpenmotoren und kleinen Haushaltsgeräten. Sein Kunststoffgehäuse macht ihn leicht und kostengünstig, allerdings ist seine Beständigkeit gegenüber Feuchtigkeit, Öl und hohen Umgebungstemperaturen im Vergleich zu Gegenstücken mit Metallgehäuse eingeschränkt.

Was ist ein CBB65-Kondensator ?

A CBB65-Kondensator ist ebenfalls ein AC-Motorbetriebskondensator mit metallisierter Polypropylenfolie, verfügt jedoch über ein rundes Behältergehäuse aus Aluminium (Metall) anstelle einer Kunststoffhülle. Durch diese Bauweise ist es deutlich robuster und für raue Umgebungen geeignet. Der CBB65 ist der Standard-Kondensatortyp, der in verwendet wird Klimakompressoren, HVAC-Systeme und Kühlgeräte – Anwendungen, bei denen Umgebungstemperatur, Luftfeuchtigkeit und Vibrationspegel viel höher sind als bei typischen Haushaltsmotoranwendungen.

Zu den Hauptmerkmalen des CBB65 gehören:

• Rundes Aluminium-Metallbehältergehäuse (ölgefüllt oder Trockenfilm)
• Gemeinsamer Kapazitätsbereich: 5 µF bis 60 µF (einzelne) oder zweiteilige Konfigurationen
• Nennspannung: typisch 370VAC oder 440VAC
• Betriebstemperatur: bis 85°C bzw. 105°C in Hochtemperaturversionen
• Flachstecker (Schnellanschluss) oben
• Entwickelt für den Dauerbetrieb in geschlossenen Räumen oder Umgebungen mit hoher Hitze

Das Aluminiumgehäuse des CBB65 sorgt außerdem für eine bessere Selbstheilung und Wärmeableitung im Vergleich zum kunststoffummantelten CBB60. Dies macht ihn zur bevorzugten Wahl überall dort, wo der Kondensator in einer versiegelten Einheit montiert ist – wie einem Kompressorgehäuse –, wo die Betriebstemperaturen regelmäßig über dem liegen, was ein CBB60-Kunststoffgehäuse sicher vertragen kann.

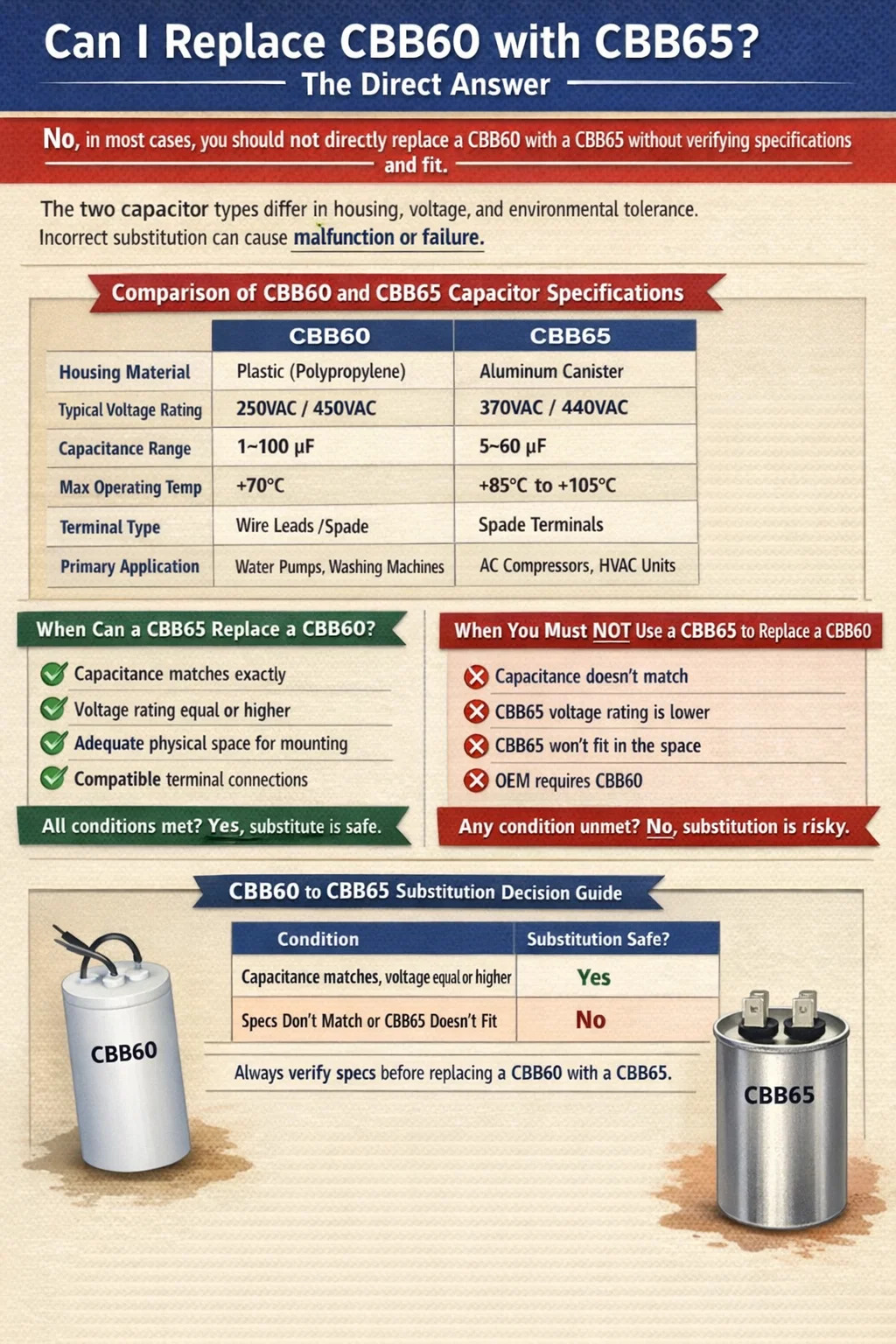

CBB60 vs. CBB65: Paralleler Spezifikationsvergleich

Bevor Sie einen Austausch versuchen, ist es wichtig, die technischen Unterschiede zwischen diesen beiden Kondensatortypen zu verstehen. In der folgenden Tabelle sind die wichtigsten Spezifikationsunterschiede aufgeführt:

Hauptgründe, warum CBB60 und CBB65 nicht frei austauschbar sind

Unterschiedliche Gehäuse- und physikalische Abmessungen

Der offensichtlichste Unterschied ist die physische Form. Der CBB60 hat einen hohen, schlanken zylindrischen Körper aus Kunststoff, während der CBB65 eine gedrungene, breite Kanisterform aus Aluminium hat. Diese beiden Formen haben nicht die gleichen Montagehalterungen oder Gehäusegrundflächen. Wenn Sie eine Komponente in einem Pumpenmotorgehäuse austauschen, das auf das Profil des CBB60 abgestimmt ist, passt ein CBB65-Kanister physisch nicht ohne Modifikation in denselben Raum. Das Einzwängen eines inkompatiblen Formfaktors in einen engen Motorraum führt zu mechanischer Belastung und potenziellen Schäden an umliegenden Komponenten.

Unterschiede bei der Nennspannung können zu Störungen führen

Üblicherweise kommen CBB60-Kondensatoren zum Einsatz 250VAC und 450VAC Versionen, während CBB65-Einheiten typischerweise mit bewertet sind 370VAC oder 440VAC . Wenn Sie einen 250-VAC-CBB60 in einem 220-V-Motorstromkreis verwenden und versuchen, ihn durch einen 370-VAC-CBB65 zu ersetzen, führt die Spannungsungleichheit in die andere Richtung – die Verwendung eines CBB60 mit niedrigerer Nennleistung in einem Stromkreis, der ein 370-VAC-Nennteil benötigt – zu einem vorzeitigen dielektrischen Durchschlag, einer Ausbeulung und schließlich zum Ausfall des Kondensators, manchmal mit schwerwiegenden Folgen. Beim Austausch von Kondensatoren immer die ursprüngliche Nennspannung einhalten oder überschreiten.

Temperaturtoleranz ist ein reales Problem

Ein Standard-CBB60-Kondensator ist für den Betrieb mit maximal 1000 mA ausgelegt 70°C . Für einen Pumpenmotor in einer gut belüfteten Umgebung ist das völlig in Ordnung. Wenn Sie jedoch versuchen, einen CBB60 in einem Klimakompressor zu verwenden – was die natürliche Umgebung des CBB65 ist – können die Umgebungstemperaturen in der Nähe des Kompressors regelmäßig 80–90 °C erreichen oder überschreiten. Unter diesen Bedingungen wird das Kunststoffgehäuse eines CBB60 weicher, die Innenfolie kann sich schneller zersetzen und die Lebensdauer der Komponenten wird drastisch verkürzt. Das Aluminiumgehäuse und das hochwertigere dielektrische Material des CBB65 wurden speziell für die Bewältigung dieser kontinuierlichen Hitzeeinwirkung entwickelt.

Anschluss- und Verkabelungskompatibilität

CBB60-Kondensatoren verwenden häufig Drahtleitungen – blanke oder isolierte Drähte, die an der Basis oder Oberseite austreten –, während CBB65-Kondensatoren allgemein Flachstecker (Fahnenanschlüsse) an der Oberseite des Behälters verwenden. Wenn der vorhandene Kabelbaum in Ihrem Motor über Kabelanschlüsse verfügt, die für einen CBB60 ausgelegt sind, sind für den Anschluss an die Flachsteckeranschlüsse eines CBB65 zusätzliche Anschlüsse oder eine Neuverkabelung erforderlich. Bei professionellen Reparaturen ist dies beherrschbar, aber bei einem schnellen Austausch vor Ort führen nicht übereinstimmende Anschlüsse zu losen Verbindungen, die zu Lichtbögen, Überhitzung oder zeitweiligen Ausfällen führen können.

Wann kann ein CBB65 einen CBB60 ersetzen?

Trotz der oben dargelegten Unterschiede gibt es legitime Umstände, unter denen ein CBB65 sicher als Ersatz für einen CBB60 dienen kann. Diese Bedingungen müssen alle gleichzeitig erfüllt sein:

• Passender Kapazitätswert: Der µF-Wert des CBB65 muss mit dem des zu ersetzenden CBB60 übereinstimmen. Ein Motor, der für einen 20-µF-Betriebskondensator ausgelegt ist, kann nicht sicher mit einer 25-µF- oder 15-µF-Einheit betrieben werden, ohne den Motorschaltkreis neu zu konstruieren.
• Gleiche oder höhere Nennspannung: Wenn der ursprüngliche CBB60 für 450 V Wechselstrom ausgelegt war, müssen Sie einen CBB65 verwenden, der ebenfalls für 450 V Wechselstrom oder höher ausgelegt ist. Sie können einen 370-VAC-CBB65 nicht als Ersatz für einen 450-VAC-CBB60 verwenden.
• Physischer Raum und Montageunterkünfte: Im Motorgehäuse muss ausreichend Platz für das breitere und kürzere Profil des CBB65-Kanisters vorhanden sein, und es müssen geeignete Halterungen oder Hardware zur ordnungsgemäßen Befestigung verfügbar sein.
• Klemmenkompatibilität oder anpassbare Verkabelung: Für den Anschluss des CBB65 an die vorhandenen Leitungen des Motorstromkreises müssen Flachstecker oder Adapter verfügbar sein.
• Akzeptable Frequenzbewertung: Beide Typen sind für 50/60-Hz-Systeme ausgelegt. Stellen Sie sicher, dass die Motorfrequenz mit der Spezifikation des Kondensators übereinstimmt.

Wenn alle fünf oben genannten Bedingungen erfüllt sind, ist ein CBB65 elektrisch mit einer CBB60-Anwendung kompatibel. Da der CBB65 über ein robusteres Gehäuse und eine höhere thermische Toleranz verfügt, kann er sogar als geeignet angesehen werden Upgrade in puncto Haltbarkeit — insbesondere, wenn der Motor in einer warmen oder feuchten Umgebung betrieben wird. Einige Reparaturtechniker verwenden routinemäßig CBB65-Einheiten, um CBB60-Kondensatoren in Pumpeninstallationen im Freien zu ersetzen, und zwar genau wegen der besseren Umweltabdichtung des Aluminiumgehäuses.

Wenn Sie kein CBB65 als Ersatz für ein CBB60 verwenden dürfen

Es gibt ebenso klare Situationen, in denen die Ersetzung niemals versucht werden sollte, unabhängig von verfügbaren Problemumgehungen:

• Der erforderliche Kapazitätswert ist in CBB65 nicht verfügbar: CBB65-Einheiten reichen typischerweise von 5 µF bis 60 µF. Wenn Ihre CBB60-Anwendung einen 1 µF-, 2 µF- oder 80 µF-Kondensator erfordert, gibt es für diese Werte keinen passenden CBB65 auf dem Markt.
• Platzbeschränkungen machen eine körperliche Passform unmöglich: In kompakten Motorgehäusen – etwa in Waschmaschinentrommeln oder Tauchpumpengehäusen – ist für den größeren Durchmesser des CBB65 kein Platz.
• Der Originalgerätehersteller spezifiziert CBB60 für Garantie- oder Zertifizierungszwecke: Der Austausch einer zertifizierten Komponente durch einen nicht spezifizierten Typ kann zum Erlöschen von Garantien, zum Nichtbestehen von Sicherheitsinspektionen oder zur Verletzung der Produktkonformitätsanforderungen in regulierten Branchen führen.
• Die Nennspannung der verfügbaren CBB65-Geräte ist niedriger als erforderlich: Verringern Sie niemals die Nennspannung eines Betriebskondensators. Dies garantiert einen vorzeitigen Ausfall und mögliche Gefahren.

Praktischer Leitfaden: So prüfen Sie die Kompatibilität vor dem Austausch

Bevor Sie einen CBB60-Kondensator durch einen CBB65 ersetzen, führen Sie die folgenden Überprüfungsschritte durch:

1. Lesen Sie das Etikett auf dem Original-CBB60-Kondensator. Beachten Sie die Kapazität (in µF), die Nennspannung (VAC), die Frequenz (Hz) und alle Temperaturklassenmarkierungen.
2. Identifizieren Sie die CBB65-Einheit, die Sie verwenden möchten. Stellen Sie sicher, dass es genau mit der Kapazität übereinstimmt und die Nennspannung erfüllt oder übertrifft.
3. Messen Sie den verfügbaren physischen Platz im Motorgehäuse mittels Bremssätteln befestigt. Vergleichen Sie Durchmesser und Höhe des CBB65 mit dem verfügbaren Hohlraum.
4. Überprüfen Sie den Klemmentyp und die Verkabelung. Stellen Sie fest, ob Sie Kabelschuh-zu-Kabel-Adapter benötigen und ob diese Adapter für den Strom und die Spannung des Stromkreises ausgelegt sind.
5. Überprüfen Sie die Betriebsumgebung des Motors. Wenn der Motor bei einer Umgebungstemperatur von über 70 °C betrieben wird, ist die höhere thermische Nennleistung des CBB65 tatsächlich von Vorteil. Wenn es in einem sauberen, trockenen Innenraum bei unter 70 °C betrieben wird, ist ein gleichwertiger CBB60-Ersatz vorzuziehen.
6. Testen Sie den Stromkreis nach dem Austausch. Überprüfen Sie nach der Installation mit einer Strommesszange, ob der Motor den erwarteten Betriebsstrom aufnimmt. Eine ungewöhnliche Spannung könnte auf eine Kapazitätsfehlanpassung hinweisen, die sich auf die Motorleistung auswirkt.

Den Ausfall des CBB60-Kondensators verstehen und warum der richtige Ersatz wichtig ist

CBB60-Kondensatoren fallen aus mehreren gut dokumentierten Gründen aus, und das Verständnis dieser Fehlermodi hilft zu verstehen, warum die Wahl des richtigen Ersatzes so wichtig ist:

Thermische Alterung

Jeder Anstieg der Betriebstemperatur um 10 °C halbiert ungefähr die Lebensdauer eines Folienkondensators – eine gut etablierte Beziehung, die als Arrhenius-Gleichung bekannt ist und auf die Alterung von Kondensatoren angewendet wird. Ein CBB60 mit einer Nenntemperatur von 70 °C, der dauerhaft bei 80 °C arbeitet, da er in einem warmen Motorraum platziert wird, altert etwa um 10 % doppelt so hoch wie erwartet . Aus diesem Grund bietet die Verwendung eines CBB65 (ausgelegt für 85 °C oder 105 °C) in einer Hochtemperaturumgebung eine deutlich längere Lebensdauer, selbst wenn die beiden Einheiten identische Kapazitäts- und Spannungswerte haben.

Überspannungsstress

Spannungsspitzen – durch Schalttransienten, Netzschwankungen oder Motor-Gegen-EMF – belasten den dielektrischen Film in den Kondensatoren CBB60 und CBB65. Ein Kondensator, der bei 90–95 % seiner Nennspannung betrieben wird, hat eine wesentlich kürzere Lebensdauer als ein Kondensator, der bei 70–80 % der Nennspannung betrieben wird. Wenn Sie einen Ersatz auswählen, wählen Sie ein Gerät mit a Nennspannung 20–30 % über der tatsächlichen Stromkreisspannung ist gute Ingenieurspraxis. Beispielsweise bieten in einem 220-V-Stromkreis sowohl ein 450-VAC-CBB60 als auch ein 440-VAC-CBB65 einen gesunden Sicherheitsspielraum.

Eindringen von Feuchtigkeit

Das Kunststoffgehäuse eines CBB60 ist im Laufe der Zeit feuchtigkeitsdurchlässiger als der versiegelte Aluminiumbehälter des CBB65. Bei Pumpeninstallationen im Freien, Poolausrüstung oder anderen Anwendungen, bei denen der Motor Feuchtigkeit oder Spritzwasser ausgesetzt ist, bietet das Metallgehäuse des CBB65 einen deutlich besseren Schutz vor feuchtigkeitsbedingten Ausfällen. Dies ist ein berechtigter Grund, warum sich einige Pumpenreparaturspezialisten für ein Upgrade von CBB60 auf CBB65 entscheiden beim Umbau von Motoren für den Außeneinsatz, auch wenn die ursprüngliche Spezifikation einen CBB60 vorsah.

Häufige Anwendungen, bei denen diese Frage auftaucht

Die Frage nach dem Austausch von CBB60 zu CBB65 stellt sich am häufigsten in den folgenden Reparatur- und Wartungsszenarien:

Reparatur der Wasserpumpe

CBB60-Kondensatoren sind der Standard bei einphasigen Wasserpumpenmotoren. Pumpkondensatoren reichen typischerweise von 8 µF bis 30 µF bei 450 VAC . Wenn das ursprüngliche CBB60 ausfällt, haben Techniker manchmal CBB65-Geräte auf Lager und fragen sich, ob sie diese verwenden können. Für Außenpumpen ist eine CBB65 mit passenden Spezifikationen aufgrund der besseren Umweltabdichtung ein akzeptabler und oft vorzuziehender Ersatz. Bei Tauchpumpen mit sehr dichten Gehäusen kann die physische Passform den Austausch verhindern.

Motorkondensatoren für Waschmaschinen

Waschmaschinen verwenden üblicherweise CBB60-Kondensatoren in ihren Trommelantriebsmotoren, häufig in den Bereich von 6 µF bis 12 µF bei 450 VAC . Das Motorgehäuse einer Waschmaschine ist kompakt und nicht für den CBB65-Formfaktor ausgelegt. Die körperliche Eignung ist hier in der Regel das Haupthindernis, weshalb ein gleichwertiger CBB60-Ersatz die praktischere Wahl ist.

Klimaanlagen und HVAC-Systeme

Dies ist wirklich das Heimatgebiet des CBB65. Klimakompressoren und Lüftermotoren verwenden fast ausschließlich CBB65-Kondensatoren. Wenn jemand fragt, ob er einen CBB60 verwenden kann, um einen ausgefallenen CBB65 in einer Klimaanlage zu ersetzen – das Gegenteil der Hauptfrage –, lautet die Antwort unter den meisten Bedingungen ein klares Nein, da der CBB60 die thermischen und Umgebungsbedingungen in einer Kompressoreinheit nicht über eine nennenswerte Lebensdauer übersteht.

Elektrowerkzeuge und Kleinmaschinen

Einige größere Elektrowerkzeuge mit einphasigen Induktionsmotoren – wie Tischkreissägen, Tischschleifmaschinen und Staubabscheider – verwenden CBB60-Kondensatoren. Diese Motoren werden typischerweise in Werkstattumgebungen bei gemäßigten Temperaturen betrieben. Die ursprüngliche CBB60-Spezifikation ist hier im Allgemeinen angemessen, und ein Ersatz durch ein CBB65 ist möglich, wenn die Abmessungen dies zulassen, bietet aber keinen nennenswerten Vorteil gegenüber einem richtig bewerteten CBB60-Ersatz.

Was passiert, wenn Sie den falschen Kondensator verwenden?

Die Verwendung eines inkompatiblen Kondensators – sei es mit falscher Kapazität, falscher Nennspannung oder falschem Typ – in einem Motorstromkreis führt nicht immer zu einem sofortigen Ausfall. Manchmal startet der Motor und scheint normal zu laufen, nur um Wochen oder Monate später Probleme zu entwickeln. Wenn Sie verstehen, was schief geht, können Sie besser verstehen, warum die richtige Spezifikation wichtig ist:

• Falsche Kapazität (zu hoch): Der Motor kann aufgrund eines zu hohen Anlauf- oder Betriebsstroms überhitzen. Die Wicklungsisolierung verschlechtert sich schneller, was die Lebensdauer des Motors verkürzt. Der gemessene Betriebsstrom ist typischerweise höher als die Typenschildspezifikation.
• Falsche Kapazität (zu niedrig): Der Motor entwickelt möglicherweise nicht das volle Drehmoment, läuft mit verringertem Wirkungsgrad, startet unter Last nur schwer oder erzeugt übermäßige Vibrationen und Geräusche.
• Unterspannungskondensator: Unter der anhaltenden Überbeanspruchung bricht der dielektrische Film allmählich zusammen. Der Kondensator kann sich ausbeulen, auslaufen oder platzen – in manchen Fällen kann es zu einem kleinen Brand oder zur Freisetzung von beißendem Rauch aus dem Kunststoffgehäuse kommen.
• Falsche Temperaturangabe: Der Kondensator altert schneller und verliert mit der Zeit an Kapazität. Wenn die effektive Kapazität von ihrem Nennwert abweicht, nimmt die Motorleistung allmählich ab, bis der Kondensator vollständig ausfällt.

Ein ausgefallener oder falsch dimensionierter Kondensator kann auch die Motorwicklungen selbst beschädigen , was einen einfachen Kondensatoraustausch für 5 bis 20 US-Dollar in eine Motorrückwicklung oder einen kompletten Motoraustausch für 100 bis 500 US-Dollar verwandelt. Aus diesem Grund lohnt es sich immer, vor der Installation ein paar zusätzliche Minuten damit zu verbringen, die Kompatibilität der Spezifikationen zu überprüfen.

Zusammenfassung: Entscheidungsleitfaden für die Substitution zwischen CBB60 und CBB65

Verwenden Sie den folgenden Entscheidungsleitfaden, um zu bestimmen, ob der Austausch eines CBB60 durch einen CBB65 in Ihrer Situation angemessen ist:

Das Fazit: Betrachten Sie jeden Kondensatoraustausch als eine Übung zur Spezifikationsanpassung und nicht als Abkürzung. CBB60 und CBB65 sind unterschiedliche Werkzeuge, die für sich überschneidende, aber unterschiedliche Zwecke entwickelt wurden. Wenn ihre Spezifikationen übereinstimmen und die physische Installation kompatibel ist, kann der CBB65 ein vollkommen gültiger – und manchmal sogar überlegener – Ersatz für einen CBB60 sein. Wenn die Spezifikationen voneinander abweichen oder die physischen Einschränkungen einen Austausch undurchführbar machen, führt die erzwungene Ersetzung zu Problemen, deren Behebung weitaus teurer ist als die Beschaffung des richtigen Originalteils.
