Polarität des CBB60-Kondensators: Ist sie positiv oder negativ?

CBB60-Kondensator Polarität: Die direkte Antwort

Der CBB60-Kondensator ist weder positiv noch negativ . Es handelt sich um einen nicht polarisierten Wechselstromkondensator, was bedeutet, dass er keinen bestimmten positiven oder negativen Anschluss hat. Sie können jeden Anschluss an beide Seiten des Stromkreises anschließen, ohne dass die Gefahr einer Beschädigung oder Fehlfunktion besteht. Dies ist eine der grundlegendsten Eigenschaften, die ihn von Elektrolytkondensatoren unterscheidet, die streng polarisiert sind und bei falschem Anschluss versagen oder sogar explodieren.

Viele Menschen, die nach Polaritätsinformationen zu CBB60-Kondensatoren suchen, kommen aus der Arbeit mit Gleichstromkreisen, in denen Elektrolytkondensatoren üblich sind. In solchen Kontexten ist Polarität enorm wichtig. Der CBB60 wurde jedoch speziell für Wechselstromumgebungen (AC) entwickelt, in denen sich die Stromrichtung kontinuierlich umkehrt – typischerweise 50 oder 60 Mal pro Sekunde, abhängig von der Frequenz Ihres örtlichen Netzes. In einer solchen Umgebung würde ein polarisierter Kondensator fast sofort zerstört. Der CBB60 bewältigt dies nahtlos, da seine interne Struktur symmetrisch und nicht polarisiert ist.

Wenn Sie also zwei Anschlüsse an einem CBB60-Kondensator sehen und sich fragen, welcher welcher welcher ist, machen Sie sich keine Sorgen mehr. Sie sind austauschbar. Schließen Sie sie einfach an Ihren Stromkreis an und der Kondensator erledigt seine Aufgabe.

Was ist ein CBB60-Kondensator und wofür wird er verwendet?

Der CBB60 ist ein metallisierter Polypropylen-Folienkondensator, der für Anwendungen zum Starten und Betreiben von Wechselstrommotoren entwickelt wurde. Der Name „CBB“ ist eine chinesische Standardbezeichnung, wobei „CB“ sich auf den Kondensatortyp und „B60“ auf die spezifische Serie innerhalb dieser Klassifizierung bezieht. Diese Kondensatoren werden manchmal auch „Motorbetriebskondensatoren“ oder „Wechselstrom-Folienkondensatoren“ genannt und werden weltweit häufig in Einphasen-Induktionsmotoren verwendet.

CBB60-Kondensatoren finden Sie in einer Vielzahl alltäglicher Geräte, darunter:

• Wasserpumpen und Tauchpumpen für den Einsatz im Haushalt, in der Landwirtschaft und im Baugewerbe
• Luftkompressoren und Klimaanlagen
• Waschmaschinen (insbesondere ältere Trommelmodelle)
• Elektrische Ventilatoren und Lüftungsgeräte
• Elektrowerkzeuge, die einphasige Wechselstrom-Induktionsmotoren verwenden
• Schwimmbadpumpen und Spa-Ausrüstung
• Landwirtschaftliche Bewässerungsmotoren

Der typische Kapazitätsbereich für CBB60-Kondensatoren liegt bei 1 µF bis 100 µF , mit Nennspannungen üblicherweise 250 VAC oder 450 VAC. Einige leistungsstärkere Modelle sind für 500 VAC ausgelegt. Die am häufigsten anzutreffenden Werte bei Wasserpumpenanwendungen liegen zwischen 8 µF und 30 µF. Bei Waschmaschinenmotoren sind 6 µF bis 16 µF üblich. Der Kondensatorkörper ist typischerweise zylindrisch mit zwei oder vier Drahtleitungen, die von einem Ende ausgehen und von einer Kunststoffhülle umgeben sind, die für Isolierung und Schutz vor Umwelteinflüssen sorgt.

Die Innenkonstruktion verwendet einen dünnen Film aus Polypropylen als dielektrisches Material, wobei die Aluminiummetallisierung direkt auf den Film aufgetragen wird. Dieses Design verleiht dem Kondensator seine Selbstheilungseigenschaft – wenn ein winziger Teil des Dielektrikums durch eine Spannungsspitze beschädigt wird, verdampft die lokale Metallisierung und repariert effektiv den Fehler, wodurch die Lebensdauer des Kondensators im Vergleich zu älteren Papier- oder Foliendesigns erheblich verlängert wird.

Warum CBB60-Kondensatoren keinen positiven oder negativen Anschluss haben

Um zu verstehen, warum die Polarität für einen CBB60-Kondensator keine Rolle spielt, ist es hilfreich, die grundlegende Physik von Kondensatoren zu verstehen und zu verstehen, wie sich Wechselstrom anders als Gleichstrom verhält.

Wie Wechselstrom alles verändert

In einem Gleichstromkreis fließt der Strom nur in eine Richtung. Ein polarisierter Kondensator wie ein Elektrolytkondensator hat eine Oxidschicht auf einer Platte, die nur dann als Dielektrikum fungiert, wenn der richtige Anschluss an die positive Spannung angeschlossen ist. Wenn Sie die Polarität umkehren, bricht die Oxidschicht zusammen, es sammelt sich Gas im Inneren des Kondensators und es kommt zu einem katastrophalen Ausfall – manchmal heftig.

Wechselstrom kehrt bei der Netzfrequenz die Richtung um. In einem 50-Hz-System durchläuft der Strom 50 volle Zyklen pro Sekunde, was bedeutet, dass er 100 Mal pro Sekunde die Richtung umkehrt. In einem 60-Hz-System erfolgt die Umkehrung 120 Mal pro Sekunde. Ein Kondensator in dieser Umgebung muss in der Lage sein, mit gleicher Effizienz in beide Richtungen zu laden und zu entladen. Das ist genau das, was das Dielektrikum aus Polypropylenfolie in einem CBB60 bietet – es lädt und entlädt sich symmetrisch, unabhängig davon, welcher Anschluss zu einem bestimmten Zeitpunkt auf höherem Potenzial liegt.

Die Rolle des Filmdielektrikums

Polypropylen ist ein unpolares Polymer. Im Gegensatz zu Aluminiumoxid (das in Elektrolytkondensatoren verwendet wird) ist Polypropylen zur Aufrechterhaltung seiner dielektrischen Eigenschaften nicht von der Richtung des elektrischen Feldes abhängig. Der Film funktioniert identisch, unabhängig davon, ob das elektrische Feld von links nach rechts oder von rechts nach links zeigt. Diese Materialeigenschaft macht den CBB60 auf physikalischer und chemischer Ebene vollständig symmetrisch und unpolarisiert.

Die beiden Elektroden in einem CBB60 sind chemisch identisch – beide sind Aluminiummetallisierungsschichten auf Polypropylenfolie. Es gibt keine Oxidschicht, keine Asymmetrie und keine Vorzugsrichtung. Dies ist ein grundlegender Unterschied zu Elektrolytkondensatoren und der Grund dafür, dass Sie auf dem Gehäuse eines CBB60-Kondensators niemals die Markierung „ “ oder „−“ finden werden.

Lesen der Markierungen auf einem CBB60-Kondensator

Da der CBB60-Kondensator über keine Polaritätsmarkierungen verfügt, ist es für die korrekte Anwendung dennoch wichtig, die Bedeutung der aufgedruckten Etiketten zu verstehen. Hier ist eine Aufschlüsselung der typischen Markierungen, denen Sie begegnen werden:

Beachten Sie, dass keine dieser Markierungen positive oder negative Anschlüsse anzeigt – weil es keine gibt. Die beiden Anschlussdrähte am Kondensator sind aus praktischen Gründen vollständig austauschbar. Ob Sie die linke Leitung oder die rechte Leitung an die Anlaufwicklung des Motors anschließen, macht elektrisch keinen Unterschied.

Was von entscheidender Bedeutung ist, ist die Übereinstimmung mit Kapazitätswert und Nennspannung den Originalspezifikationen Ihres Motors oder Geräts entsprechen. Die Verwendung eines Kondensators mit der falschen Kapazität – selbst wenn diese nur 20 % beträgt – kann dazu führen, dass der Motor ineffizient läuft, überhitzt oder nicht startet. Ersetzen Sie einen CBB60 immer durch einen mit identischer oder sehr ähnlicher Kapazität und gleicher oder höherer Nennspannung.

So schließen Sie einen CBB60-Kondensator richtig an

Da die Polarität keine Rolle spielt, konzentriert sich die Verkabelung eines CBB60-Kondensators ausschließlich auf den Anschluss an die richtigen Punkte im Motorstromkreis. So funktioniert es in einer typischen Einphasen-Induktionsmotoranwendung:

Grundlegender Anschluss in einem Einphasenmotor

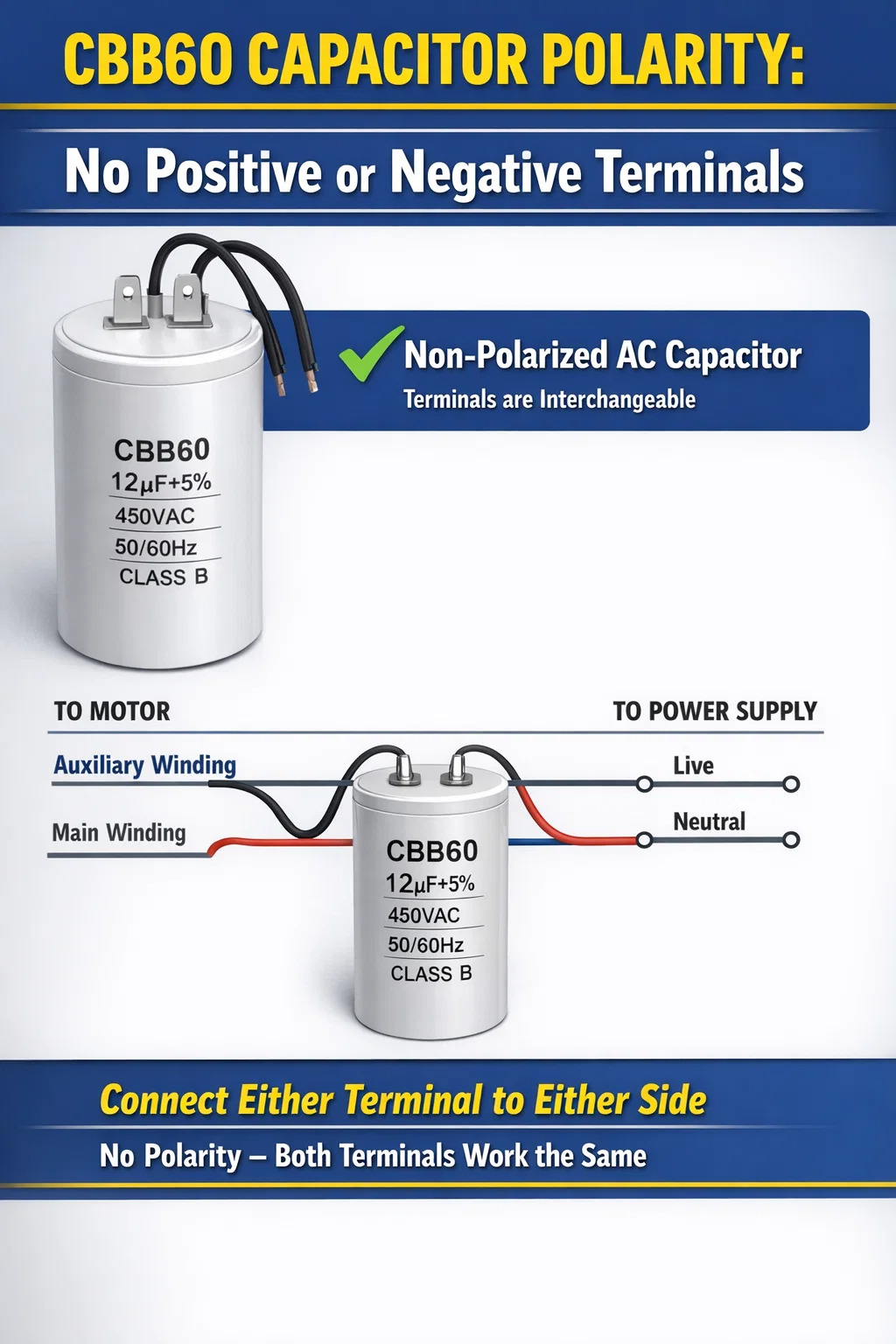

Ein standardmäßiger Einphasen-Induktionsmotor verfügt über zwei Wicklungssätze: eine Hauptwicklung und eine Hilfswicklung (Anlasswicklung). Der CBB60-Kondensator ist in Reihe mit der Hilfswicklung geschaltet. Dadurch entsteht eine Phasenverschiebung zwischen dem Strom in den beiden Wicklungen und es entsteht ein rotierendes Magnetfeld, das den Motor starten und laufen lässt.

Die typische Verkabelungsreihenfolge ist:

1. Verbinden Sie einen Anschluss des CBB60 mit dem Hilfswicklungsanschluss am Motor
2. Verbinden Sie den anderen Anschluss des CBB60 mit dem stromführenden (Leitungs-)Anschluss des Netzteils
3. Die Hauptwicklung wird direkt an die Stromversorgung angeschlossen (stromführend und neutral).
4. Beide Wicklungen teilen sich den Neutralleiteranschluss

Da die beiden Anschlüsse des CBB60 austauschbar sind, spielt es keine Rolle, welchen Anschluss Sie an die Wicklung und welchen an die Versorgungsleitung anschließen. Das Schaltungsverhalten ist in beiden Fällen identisch.

Vieradrige CBB60-Kondensatoren

Einige CBB60-Kondensatoren werden mit vier statt zwei Anschlüssen geliefert. Das bedeutet nicht, dass sie polarisiert sind – es bedeutet lediglich, dass der Kondensator über zwei interne Abschnitte verfügt, die parallel (für volle Kapazität) oder in Reihe (für reduzierte Kapazität und höhere effektive Nennspannung) geschaltet werden können. Diese Konfiguration wird manchmal verwendet, um eine flexible Motoranpassung zu ermöglichen, ohne mehrere Kondensatorwerte vorrätig zu haben. In den meisten Austauschszenarien verbinden Sie die vier Leitungen als zwei Paare, um einen Parallelbetrieb und die volle Nennkapazität zu erreichen.

Überprüfen Sie beim Umgang mit Vierleiterkondensatoren immer den auf dem Motor aufgedruckten Schaltplan oder das Wartungshandbuch. Die Konfiguration kann die Motorleistung erheblich beeinflussen.

Sicherheitsvorkehrungen bei der Verkabelung

Auch wenn die Polarität kein Problem darstellt, ist die Sicherheit auf jeden Fall wichtig. Befolgen Sie diese Vorsichtsmaßnahmen, wenn Sie mit CBB60-Kondensatoren arbeiten:

• Entladen Sie den Kondensator vor der Handhabung – Auch nach dem Abschalten der Stromversorgung kann ein CBB60 über einen längeren Zeitraum eine gefährliche Ladung halten. Schließen Sie die Klemmen kurz mit einem isolierten Widerstand (ca. 10 kΩ, 10 W) kurz, bevor Sie sie berühren
• Trennen Sie immer die Stromversorgung am Leistungsschalter, bevor Sie ein Motorgehäuse oder einen Anschlusskasten öffnen
• Verwenden Sie isolierte Werkzeuge und tragen Sie Schuhe mit Gummisohlen
• Stellen Sie sicher, dass die Nennspannung des Ersatzkondensators mit der Originalspezifikation übereinstimmt oder diese übertrifft – installieren Sie niemals einen Kondensator mit niedriger Nennleistung
• Überprüfen Sie die Drahtisolierung der Leitungen auf Risse oder Hitzeschäden, bevor Sie Verbindungen herstellen

Vergleich von CBB60-Kondensatoren mit polarisierten Elektrolytkondensatoren

Eine häufige Ursache für Verwirrung ist der Unterschied zwischen CBB60-Folienkondensatoren und Elektrolytkondensatoren. Das Verständnis der Unterscheidung verhindert eindeutig kostspielige Fehler bei der Auswahl von Ersatzteilen oder der Fehlerdiagnose.

Eine praktische Implikation dieser Tabelle: Versuchen Sie niemals, einen CBB60 in einem Motorstromkreis durch einen Elektrolytkondensator zu ersetzen . Selbst wenn Sie einen Elektrolytkondensator mit dem gleichen Kapazitätswert finden, führt seine Unfähigkeit, umgekehrte Polarität bei Wechselstromfrequenzen zu bewältigen, dazu, dass er innerhalb von Sekunden nach dem Betrieb ausfällt. Der Ausfall kann explosiv und gefährlich sein.

So erkennen Sie, ob ein CBB60-Kondensator ausgefallen ist

CBB60-Kondensatoren verschlechtern sich mit der Zeit, insbesondere in Umgebungen mit hohen Temperaturen. Wenn ein CBB60 ausfällt, zeigt der von ihm versorgte Motor typischerweise deutliche Symptome. Wenn Sie diese Symptome kennen, können Sie das Problem schnell diagnostizieren, anstatt unnötigerweise den gesamten Motor auszutauschen.

Häufige Symptome eines ausgefallenen CBB60-Kondensators

• Motor brummt, springt aber nicht an – das ist das klassischste Zeichen. Die Hauptwicklung wird mit Strom versorgt und erzeugt ein Brummen, aber ohne den phasenverschobenen Strom vom Kondensator gibt es kein rotierendes Feld und der Motor bleibt stationär
• Der Motor startet, wenn er manuell gedreht wird, kann aber nicht selbst starten – ein teilweise geschädigter Kondensator sorgt möglicherweise immer noch für ausreichend Phasenverschiebung, sobald sich der Rotor bewegt, aber nicht genug, um die anfängliche Trägheit zu überwinden
• Der Motor läuft langsamer als normal oder verbraucht mehr Strom als angegeben
• Der Motor überhitzt bei normalen Lastbedingungen
• Sichtbare physische Schäden am Kondensatorgehäuse – Ausbeulung, Risse, Brandflecken oder Ölaustritt aus dem Gehäuse
• Ein brennender Geruch kommt aus dem Motorgehäuse

Testen eines CBB60-Kondensators mit einem Multimeter

Eine einfache Überprüfung können Sie mit einem Digitalmultimeter mit Kapazitätsmessfunktion durchführen. Nachdem Sie den Kondensator sicher entladen haben, schließen Sie die Sonden an die beiden Anschlüsse an. Da es keine Polarität gibt, spielt es keine Rolle, welche Sonde welchen Anschluss berührt. Das Messgerät sollte einen Kapazitätswert anzeigen, der nahe dem auf dem Gehäuse aufgedruckten Nennwert liegt.

Ein gesunder CBB60 wird normalerweise innerhalb von 10 Metern liegen ±10 % seiner Nennkapazität . Beispielsweise sollte ein 20-µF-Kondensator zwischen 18 µF und 22 µF anzeigen. Ein deutlich unter dem Nennwert liegender Wert – beispielsweise 8 µF bei einem 20 µF-Kondensator – weist darauf hin, dass sich das Dielektrikum verschlechtert hat und der Kondensator ausgetauscht werden sollte. Ein Wert von Null oder ein offener Stromkreis bedeutet, dass der Kondensator vollständig ausgefallen ist.

Einige einfachere Multimeter verfügen nur über eine Widerstandsmessung. In diesem Fall besteht ein grober Test darin, das Messgerät auf einen hohen Widerstandsbereich (z. B. 2 MΩ) einzustellen und mit den Sonden kurz die Kondensatoranschlüsse zu berühren. Ein funktionierender Kondensator zeigt kurzzeitig einen niedrigen Messwert an, während er über die interne Batterie des Messgeräts aufgeladen wird. Anschließend steigt der Messwert in Richtung Unendlich, während der Kondensator die Ladung hält. Wenn das Messgerät Null anzeigt (Kurzschluss) oder von Anfang an auf dem Maximum bleibt (offener Stromkreis), ist der Kondensator ausgefallen.

Wenn eine visuelle Inspektion ausreicht

In vielen Fällen benötigen Sie überhaupt kein Messgerät. Wenn das Gehäuse des CBB60-Kondensators eines der folgenden Anzeichen aufweist, tauschen Sie es sofort und ohne weitere Tests aus:

• Die zylindrische Schale ist an jeder Stelle geschwollen oder vorgewölbt
• Das Kunststoffgehäuse weist einen Riss oder Riss auf
• Es gibt Brandflecken, geschmolzene Stellen oder eine Verdunkelung des Gehäuses
• Es gibt sichtbare ölige Rückstände auf oder um das Gehäuse herum (was darauf hindeutet, dass dielektrisches Öl ausgetreten ist).
• Eine oder mehrere der Kabelleitungen haben sich vom Gehäuse gelöst oder weisen an der Eintrittsstelle Korrosion auf

Auswahl des richtigen Ersatz-CBB60-Kondensators

Beim Kauf eines Ersatzkondensators CBB60 sind vor allem drei Parameter wichtig: Kapazitätswert, Nennspannung und Anschlusskonfiguration. Wenn einer dieser Punkte falsch ist, kann dies dazu führen, dass der Motor zu wenig Leistung bringt, überhitzt oder schnell wieder ausfällt.

Genaue Anpassung der Kapazität

Der Kapazitätswert bestimmt, wie viel Phasenverschiebung der Kondensator zwischen der Haupt- und Hilfswicklung einführt. Der Motorhersteller hat diesen Wert für optimales Anlaufdrehmoment und optimale Laufeffizienz berechnet. Eine erhebliche Abweichung von diesem Wert – um mehr als etwa 10 % – führt zu messbaren Problemen:

• Zu niedrige Kapazität: Reduziertes Anlaufmoment, der Motor startet unter Last möglicherweise nicht, höherer Betriebsstrom, Überhitzung
• Zu hohe Kapazität: übermäßiger Strom durch die Hilfswicklung, Überhitzung von Wicklung und Kondensator, verkürzte Motorlebensdauer

Besorgen Sie sich immer einen Ersatz mit genau der gleichen Kapazitätsbewertung wie das Original. Wenn der ursprüngliche Wert unklar ist, weil das Etikett beschädigt ist, überprüfen Sie den angegebenen Kondensatorwert auf dem Typenschild des Motors oder in der technischen Dokumentation.

Nennspannung: Übereinstimmung oder Überschreitung

Die Nennspannung des Ersatzes muss gleich oder höher als die des Originals sein. Wenn das Original für 250 VAC ausgelegt war, können Sie einen 250 VAC- oder 450 VAC-Ersatz verwenden – jedoch keinen 150 VAC-Kondensator. Der Einbau eines unterbewerteten Kondensators birgt Brandgefahr und führt zu einem schnellen Ausfall. Die Verwendung eines Kondensators mit höherer Nennleistung ist absolut sicher und bei anspruchsvollen Anwendungen, bei denen häufig Spannungsspitzen auftreten, manchmal von Vorteil.

Körperliche Größe und Montage

CBB60-Kondensatoren sind in zylindrischen Standardgrößen erhältlich, wobei Durchmesser und Länge von der Kapazität und der Nennspannung abhängen. Eine höhere Kapazität oder Nennspannung bedeutet im Allgemeinen ein größeres Gehäuse. Stellen Sie beim Austausch in einem engen Motorgehäuse sicher, dass die physischen Abmessungen des Ersatzes in den verfügbaren Platz passen. Auch Leitungslänge und -durchmesser sollten mit den vorhandenen Verkabelungsanschlüssen kompatibel sein.

Qualitäts- und Zertifizierungsangelegenheiten

Der Markt für CBB60-Kondensatoren umfasst Produkte mit sehr unterschiedlicher Qualität. Minderwertige Kondensatoren können tatsächliche Kapazitätswerte aufweisen, die weit von der angegebenen Nennleistung entfernt sind, niedrigere Durchbruchspannungen als angegeben und eine deutlich kürzere Lebensdauer. Achten Sie beim Ersatzkauf auf Kondensatoren mit anerkannten Sicherheitszertifizierungen wie CQC (China Quality Certification), TÜV, VDE oder UL. Diese Zertifizierungen weisen darauf hin, dass der Kondensator unabhängig getestet wurde und etablierte Sicherheits- und Leistungsstandards erfüllt.

Praktische Tipps zum Arbeiten mit CBB60-Kondensatoren

Über die grundlegenden Fragen der Polarität und des Austauschs hinaus gibt es mehrere praktische Punkte, die Sie wissen sollten, wenn Sie regelmäßig mit Motoren, Pumpen oder Geräten arbeiten, die CBB60-Kondensatoren verwenden.

Halten Sie einen Ersatz für wichtige Geräte bereit

Für Geräte wie Bewässerungspumpen, Sumpfpumpen oder Klimaanlagen, bei denen Ausfallzeiten erhebliche Probleme verursachen, ist die Vorhaltung eines Ersatzkondensators vom Typ CBB60 mit der richtigen Nennleistung eine sinnvolle Investition. Diese Kondensatoren sind kostengünstig – typischerweise zwischen 2 und 15 US-Dollar, je nach Kapazität und Leistung – und ein defekter Kondensator ist einer der häufigsten Gründe, warum einphasige Motoren nicht mehr funktionieren. Das richtige Ersatzteil im Regal zu haben, bedeutet eine 10-minütige Reparatur statt einer mehrtägigen Wartezeit auf die Teilelieferung.

Die Temperatur beeinflusst die Lebensdauer des Kondensators

Wärme ist der Hauptfeind der CBB60-Kondensatoren. Die meisten sind für den Betrieb bei bis zu 70 °C ausgelegt, einige hochspezifizierte Modelle sogar bis 85 °C. Der kontinuierliche Betrieb eines Kondensators in der Nähe seiner maximalen Nenntemperatur verkürzt seine Lebensdauer erheblich. Bei Motoren, die in schlecht belüfteten Gehäusen oder in heißen Klimazonen installiert sind, sollten Sie die Verwendung eines Kondensators in Betracht ziehen, der für eine höhere Temperatur als die erforderliche Mindesttemperatur ausgelegt ist. Die Gewährleistung einer ausreichenden Belüftung rund um das Motorgehäuse trägt auch dazu bei, die Lebensdauer des Kondensators erheblich zu verlängern.

Feuchtigkeits- und Umweltschutz

Bei Anwendungen im Freien oder in feuchten Umgebungen – wie sie bei Bewässerungspumpen und Poolgeräten üblich sind – können die Kabel eines CBB60-Kondensators mit der Zeit korrodieren, wenn sie Feuchtigkeit ausgesetzt werden. Besonders gefährdet sind die Verbindungen zwischen den Leitungen und den Motorklemmen. Wenn Sie in solchen Umgebungen einen Kondensator austauschen, verwenden Sie wasserdichte Steckverbinder oder umwickeln Sie die Verbindungen mit selbstverschmelzendem Klebeband, um das Eindringen von Feuchtigkeit zu verhindern. Überprüfen Sie die Verbindungen mindestens einmal pro Saison bei hoher Luftfeuchtigkeit.

Betreiben Sie einen Motor nicht ohne Kondensator

Einige Techniker trennen bei der Diagnose eines Motors, der nicht startet, vorübergehend den Kondensator, um zu prüfen, ob die Motorwicklungen funktionsfähig sind. Auch wenn der Motor beim manuellen Starten durchdrehen kann, kann ein solcher Betrieb – auch nur kurzzeitig – zu einer Beschädigung der Hilfswicklungswicklungen führen. Schließen Sie immer den richtigen Kondensator an, bevor Sie den Motor dauerhaft mit Strom versorgen. Kurze Diagnosetests von wenigen Sekunden sind im Allgemeinen tolerierbar, aber lassen Sie den Motor nicht über einen längeren Zeitraum unbelastet und ohne Kondensator laufen.
