Wofür wird ein CBB60-Kondensator verwendet? Anwendungen und Leitfaden

Wofür wird ein CBB60-Kondensator verwendet?

A CBB60-Kondensator ist ein Betriebskondensator für Wechselstrommotoren vom Filmtyp Wird hauptsächlich zum Starten und Betreiben von einphasigen Induktionsmotoren in Wasserpumpen, Tauchpumpen, Waschmaschinen, Luftkompressoren und ähnlichen motorbetriebenen Geräten verwendet. Es sorgt für die Phasenverschiebung, die erforderlich ist, um im Motor ein rotierendes Magnetfeld zu erzeugen, sodass dieser unter Last starten und im Dauerbetrieb einen reibungslosen, effizienten Betrieb aufrechterhalten kann. Im Gegensatz zu elektrolytischen Startkondensatoren ist der CBB60 für den dauerhaften Anschluss an den Stromkreis ausgelegt und bleibt während des gesamten Betriebszyklus des Motors unter Spannung.

Die Bezeichnung „CBB“ identifiziert ihn als metallisierten Polypropylenfolienkondensator – eine chinesische Standardklassifizierung. Die „60“ bezieht sich auf die spezielle Unterkategorie, die Motorkondensatoren für Wechselstromanwendungen umfasst. Diese Komponenten werden weitgehend nach den Normen IEC 60252 und GB/T 3667 hergestellt und ihre Zuverlässigkeit bestimmt direkt, ob eine Pumpe oder ein Motor beim ersten Versuch startet oder vorzeitig ausfällt.

Kernanwendungen von CBB60-Kondensatoren

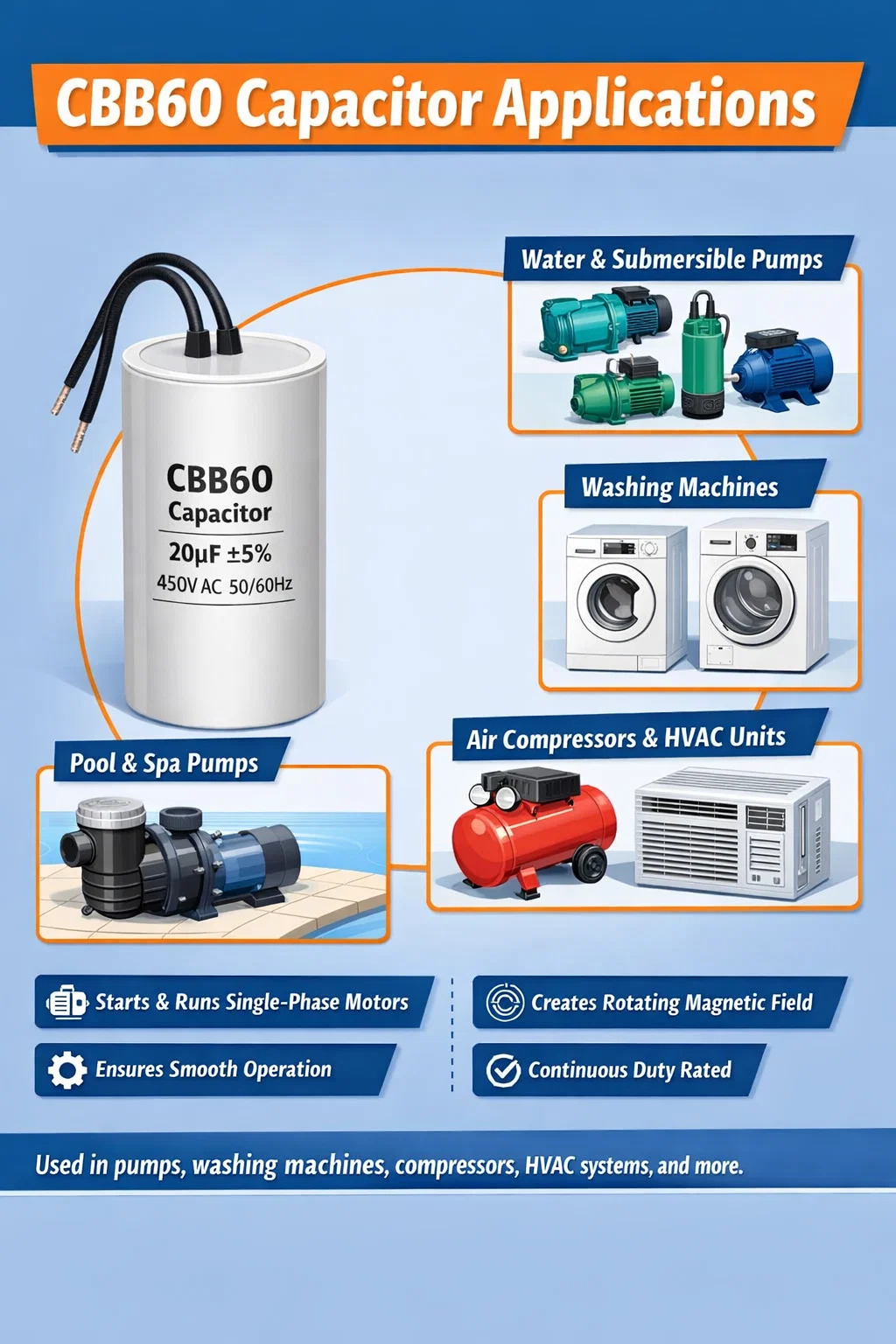

Der CBB60-Kondensator kommt in einer überraschend breiten Palette von Geräten vor. Während Pumpenanwendungen den Markt dominieren, eignet sich die Komponente aufgrund ihrer Fähigkeit, kontinuierliche Wechselspannung bei Nennfrequenz zu verarbeiten, überall dort, wo ein Einphasenmotor Hilfe bei der Erzeugung einer zweiten Phase benötigt.

Wasserpumpen und Tauchpumpen

Dies ist weltweit der vorherrschende Anwendungsfall. Wasserpumpen für Privathaushalte reichen von 0,37 kW bis 2,2 kW verlassen sich fast überall auf einen CBB60-Betriebskondensator. Gartenpumpen, Flachbrunnendüsen, Tiefbrunnen-Tauchpumpen und Druckerhöhungspumpen benötigen alle einen Kondensator, um die einphasige Versorgung in zwei effektive Phasen aufzuteilen. Kapazitätswerte für Pumpenanwendungen liegen typischerweise dazwischen 6 µF und 100 µF , mit Arbeitsspannungen von 250 VAC oder 450 VAC, je nach Versorgungsspannung und Motorausführung.

Ein ausgefallener CBB60 in einem Pumpenkreis führt dazu, dass der Motor beim Start brummt, sich aber nicht dreht – er zieht Strom bei blockiertem Rotor (häufig das 6- bis 8-fache des Nennbetriebsstroms), ohne zu drehen, was innerhalb von Sekunden zu einer Überhitzung und einem Durchbrennen der Wicklung führen kann, wenn der Thermoschutz nicht rechtzeitig auslöst.

Waschmaschinen

Trommelwaschmaschinen und Toplader-Waschmaschinen verwenden CBB60-Kondensatoren am Hauptwaschmotor und oft auch am Motor der Ablaufpumpe. Kapazitätswerte sind hier typischerweise 8 µF bis 20 µF bei 450 VAC . Eine Waschmaschine, die startet, aber nicht richtig rührt oder schleudert – obwohl der Motor ein summendes Geräusch macht – ist ein klassisches Symptom für einen defekten CBB60-Kondensator, dessen Kapazität unter den Mindestschwellenwert des Motors gesunken ist.

Luftkompressoren und HVAC-Geräte

Einphasige Luftkompressoren, die in Werkstätten und Kfz-Werkstätten eingesetzt werden, erfordern häufig CBB60-Einheiten mit hoher Kapazität – Werte von 50 µF bis 100 µF sind bei Kompressormotoren mit 1,5 kW bis 3 kW üblich. Einige HVAC-Lüftermotoren und kleine Kompressoren in Fensterklimaanlagen verwenden ebenfalls Betriebskondensatoren im CBB60-Stil, obwohl auf nordamerikanischen Märkten das ovale Aluminiumdosenformat vorherrschend ist, während in Asien und weiten Teilen Europas die zylindrische CBB60-Form vorherrscht.

Andere motorbetriebene Haushaltsgeräte

Umwälzpumpen für Pools und Spas, Pumpen für Bewässerungssysteme, Motoren für die Getreideverarbeitung, kleine Drehmaschinen und sogar einige Kühlkompressoren in gewerblichen Kühlschränken nutzen CBB60-Kondensatoren. Bei jeder Anwendung, in der ein einphasiger Induktionsmotor mit Permanent-Split-Kondensator (PSC) oder Kondensator-Start-Kondensator-Betrieb (CSCR) betrieben wird, kann möglicherweise ein CBB60 in der Betriebsposition verwendet werden.

Wie ein CBB60-Kondensator in einem Motorstromkreis funktioniert

Einphasiger Wechselstrom allein kann kein rotierendes Magnetfeld in einem Motorstator erzeugen – er erzeugt nur ein pulsierendes Feld, das den Rotor zum Vibrieren, aber nicht zum Drehen bringt. Um dieses Problem zu lösen, verwenden Motorentwickler einen Betriebskondensator, der in Reihe mit einer zweiten (Hilfs-)Wicklung geschaltet ist. Der Kondensator verschiebt die Stromphase in dieser Wicklung um etwa 90 elektrische Grad relativ zum Strom in der Hauptwicklung. Diese künstliche Zweiphasenversorgung erzeugt ein rotierendes Magnetfeld, das ein Drehmoment erzeugt und es dem Motor ermöglicht, sich selbst zu starten und kontinuierlich zu laufen.

Der CBB60 bleibt permanent im Stromkreis – im Gegensatz zu Elektrolyt-Startkondensatoren, die über einen Fliehkraftschalter oder ein Relais abgeschaltet werden, sobald der Motor etwa 75–80 % der Synchrondrehzahl erreicht. Dies bedeutet, dass der CBB60 eine kontinuierliche Wechselspannungsbelastung ohne nennenswerten Kapazitätsdrift bewältigen muss. Die metallisierte Polypropylenfolienkonstruktion verleiht ihm diese Fähigkeit: Polypropylen hat einen extrem niedrigen Verlustfaktor (tan δ ≤ 0,001 bei 1 kHz) Dies bedeutet, dass während des Betriebs praktisch keine Energie als Wärme im Kondensator verschwendet wird.

Eine wichtige Selbstheilungseigenschaft unterscheidet metallisierte Folienkondensatoren von Folientypen. Wenn ein mikroskopischer Defekt im dielektrischen Film einen lokalen Durchschlag verursacht, verdampft die Metallelektrode um die Fehlerstelle herum und isoliert sie, anstatt einen Kurzschluss zu erzeugen. Dieser Mechanismus ermöglicht es den CBB60-Kondensatoren, gelegentliche Spannungsspitzen zu überstehen, die ein nicht selbstheilendes Design zerstören würden.

Wichtige Spezifikationen und Bewertungen erklärt

Das korrekte Lesen des CBB60-Kondensatoretiketts ist für die Auswahl des richtigen Ersatzes von entscheidender Bedeutung. In der folgenden Tabelle werden die allgemeinen Parameter und ihre typischen Bereiche erläutert.

Nennspannung: 250 VAC vs. 450 VAC

Die AC-Spannungsnennleistung ist der Parameter, der am häufigsten missverstanden wird. Ein für 250 VAC ausgelegter CBB60 ist für Motoren geeignet, die über ein 220–240 VAC-Netz versorgt werden. Bei der Nennleistung muss jedoch berücksichtigt werden, dass die Kondensatorspannung in einem laufenden PSC-Motor höher sein kann als die Versorgungsspannung. Bei manchen Motorkonstruktionen mit hohem Schlupf erreicht die Kondensatorklemmenspannung den Wert 1,1- bis 1,5-fache Versorgungsspannung . Aus diesem Grund werden Pumpkondensatoren in 230-VAC-Märkten häufig für 450 VAC spezifiziert – was einen erheblichen Sicherheitsspielraum bietet und die Lebensdauer erheblich verlängert. Die Verwendung eines 250-VAC-Kondensators, bei dem 450 VAC spezifiziert sind, verkürzt die Lebensdauer aufgrund der beschleunigten Alterung des Dielektrikums drastisch.

Kapazitätswert und Motoranpassung

Ersetzen Sie ihn stets durch den gleichen Kapazitätswert wie auf dem Typenschild des Motors oder im Servicehandbuch angegeben. Ein Unterwert reduziert das Anlaufmoment und kann den Motoranlauf unter Last verhindern. Ein Überwert verschiebt die Stromphase zu weit, was die Wicklungsströme aus dem Gleichgewicht bringt, die Wärme erhöht und möglicherweise zu einer Überhitzung der Hilfswicklung führt. Abweichungen darüber hinaus ±10 % des Nennwertes gelten im Allgemeinen als außerhalb der akzeptablen Grenzen für den Ersatz von Betriebskondensatoren.

Physikalischer Aufbau eines CBB60-Kondensators

Der CBB60 hat eine markante zylindrische Form mit einem weißen oder grauen Kunststoffgehäuse, das typischerweise aus flammhemmendem Polypropylen besteht. Die Innenwicklung besteht aus zwei eng miteinander gewickelten metallisierten Polypropylenfolienschichten. Metallische Endkappen werden auf die Enden des gewickelten Elements aufgesprüht (Schoopage-Verfahren), um den Kontakt mit den metallisierten Filmschichten herzustellen, und an diesen Endkappen werden Leitungen oder Drahtanschlüsse befestigt.

Das Wickelelement wird vor dem Einsetzen in das Kunststoffgehäuse mit Epoxidharz vergossen. Diese Harzfüllung dient mehreren Zwecken: Sie verhindert das Eindringen von Feuchtigkeit, dämpft Vibrationen, verbessert die Wärmeübertragung vom Element zum Gehäuse und hält die Wicklung bei Motorvibrationen mechanisch stabil.

Die Terminalkonfigurationen variieren je nach Markt und Anwendung:

• Zweiadrige Leitungen (am häufigsten für Pumpenanwendungen, direkte Löt- oder Flachsteckerverbindung)
• Vier Leitungen (zwei pro Klemme, für eine einfachere Reihenschaltung in Schalttafeln mit mehreren Motoren)
• Schraubklemmen an der oberen Kappe (wird bei einigen italienischen Pumpenmarken und Kompressor-OEMs verwendet)
• Faston-/Spaten-Laschen (6,3-mm-Laschen, häufig in Waschmaschinenanwendungen)

Die physikalischen Abmessungen sind nicht herstellerübergreifend standardisiert. A 20 µF / 450 VAC CBB60 kann bei einem Hersteller einen Körperdurchmesser von 35 mm und eine Höhe von 60 mm und bei einem anderen 40 mm × 70 mm haben. Stellen Sie bei der Bestellung von Ersatzteilen immer sicher, dass die Abmessungen zur vorhandenen Motorhalterung oder zum Montageclip passen.

CBB60 im Vergleich zu anderen Motorkondensatortypen

Wenn Sie wissen, wo der CBB60 im Vergleich zu anderen gängigen Motorkondensatortypen eingesetzt wird, können Sie die richtige Komponente auswählen und Motorprobleme genau diagnostizieren.

Der CBB61 ähnelt optisch dem CBB60 – beide verwenden zylindrische Kunststoffgehäuse –, der CBB61 ist jedoch für Lüfter- und Klimaanlagen-Innengerätemotoren konzipiert, die ein geringeres Anlaufdrehmoment erfordern. Der Ersatz eines CBB61 in einer Hochleistungspumpenanwendung kann zu einem vorzeitigen Ausfall führen, da das Gehäuse und die Anschlüsse des CBB61 nicht für die höheren Kapazitätswerte und Dauerstrombelastungen ausgelegt sind, die im Pumpenbetrieb typisch sind. Die Das zylindrische Gehäuse des CBB60 ist strukturell robuster und typischerweise IP44- oder IP54-zertifiziert, wodurch es für feuchte Pumpenräume und Außengehäuse geeignet ist.

So erkennen Sie, ob ein CBB60-Kondensator ausgefallen ist

Der Ausfall von Kondensatoren ist eine der häufigsten Ursachen für Motorstörungen, und die Leistungsfähigkeit der CBB60-Kondensatoren verschlechtert sich auf vorhersehbare Weise. Das Erkennen der Fehlermodi beschleunigt die Diagnose und verhindert unnötigen Motoraustausch.

Symptombasierte Diagnose

• Motor brummt, springt aber nicht an: Die Hauptwicklung wird mit Strom versorgt, aber ohne einen ausreichend phasenverschobenen Strom in der Hilfswicklung kann der Rotor nicht genug Drehmoment erzeugen, um die Haftreibung zu überwinden. Dies ist das häufigste Symptom eines vollständigen Kondensatorausfalls (offener Stromkreis).
• Der Motor startet langsam oder startet nur, wenn er manuell gedreht wird: Die Kapazität ist erheblich gesunken (normalerweise um mehr als 20 % unter den Nennwert), ist jedoch nicht vollständig ausgefallen. Der Motor kann einmal gestartet laufen, kann sich aber nicht zuverlässig selbst starten.
• Motor läuft, aber überhitzt: Ein teilweise kurzgeschlossener Kondensator liefert eine falsche Phasenverschiebung, erhöht den Strom in der Hilfswicklung und verursacht eine abnormale Erwärmung. Der Motor kann seinen Thermoschutz wiederholt auslösen.
• Reduzierter Pumpendurchfluss ohne ersichtlichen Grund: Ein sich verschlechternder Kondensator verringert die Motoreffizienz. Die Pumpe bewegt weiterhin Wasser, jedoch mit geringerem Druck oder geringerer Durchflussrate, während der Energieverbrauch gleich bleibt oder steigt.
• Ausbeulendes oder rissiges Gehäuse: Der interne Gasdruck aufgrund eines dielektrischen Durchschlags führt zu einer Verformung des Kunststoffgehäuses. Dies ist ein sichtbarer äußerer Indikator für ein katastrophales Scheitern.

Prüfung mit einem Kapazitätsmessgerät

Entladen Sie zuerst den Kondensator, indem Sie seine Anschlüsse über einen 10-kΩ-Widerstand mindestens 5 Sekunden lang kurzschließen – schließen Sie sie niemals direkt kurz, da der kurze Stromstoß die interne Metallisierung beschädigen kann. Messen Sie dann die Kapazität mit einem Digitalmultimeter im Kapazitätsmodus oder einem speziellen LCR-Messgerät. Eine innere Lektüre ±5 % des angegebenen Wertes zeigt an, dass der Kondensator in Ordnung ist. Messwerte unter 80 % der Nennkapazität oder ein Leerlaufwert (auf den meisten Messgeräten als OL oder Überlast angezeigt) bestätigen, dass der Kondensator ausgetauscht werden muss.

Die Prüfung des Isolationswiderstands mit einem Megaohmmeter bei 500 VDC wird in professionellen Serviceumgebungen eingesetzt, um eine dielektrische Verschlechterung im Frühstadium zu erkennen, bevor die Kapazitätsdrift schwerwiegend wird. Ein gesunder CBB60 sollte einen deutlich darüber liegenden Isolationswiderstand aufweisen 1000 MΩ ; Werte unter 100 MΩ weisen darauf hin, dass das Dielektrikum Feuchtigkeit aufgenommen hat oder zu versagen beginnt.

Ursachen für den Ausfall des CBB60-Kondensators und wie man sie verhindert

Die meisten CBB60-Ausfälle sind kein Zufall – sie resultieren aus bestimmten Betriebs- oder Installationsbedingungen, die identifiziert und behoben werden können, um die Lebensdauer zu verlängern. Ein gut spezifizierter und richtig installierter Kondensator kann lange halten 10 bis 20 Jahre im Dauerpumpenbetrieb. Geräte von schlechter Qualität oder solche, die widrigen Bedingungen ausgesetzt sind, können innerhalb von 2–3 Jahren ausfallen.

Überspannung und Spannungsspitzen

Die Hauptursache für vorzeitiges Versagen. Schwankungen der Netzspannung, Schaltstöße und ein kapazitiver Spannungsanstieg in der Motorhilfswicklung belasten das Dielektrikum. Jedes Volt über der Nennarbeitsspannung beschleunigt die Alterung exponentiell – eine Faustregel im Filmkondensatorbau lautet: Jeder Temperaturanstieg um 10 °C oder jede Überspannung um 10 % halbiert die Lebensdauer ungefähr . Die Angabe von 450-VAC-Kondensatoren für 230-VAC-Pumpenanwendungen anstelle von 250-VAC-Kondensatoren bietet einen sinnvollen Schutz vor Überspannungsereignissen.

Zu hohe Betriebstemperatur

Die Innentemperatur des Kondensators kombiniert die Umgebungstemperatur mit der Eigenerwärmung aufgrund seiner eigenen dielektrischen Verluste und der vom Motor geleiteten Wärme. Bei Kondensatoren, die in schlecht belüfteten Gehäusen direkt am Motorrahmen montiert sind, kann es zu Sperrschichttemperaturen kommen 20–30 °C über Umgebungstemperatur . Halten Sie den Kondensator von Wärmequellen fern, verwenden Sie eine separate Montagehalterung mit Luftzirkulation oder wählen Sie eine höhere Temperaturklasse (85 °C oder 105 °C Nenntemperatur), um dieses Risiko zu verringern.

Eindringen von Feuchtigkeit und Wasser

In Pumpenräumen und Außenanlagen sind Kondensatoren hoher Luftfeuchtigkeit ausgesetzt. Polypropylenfolie weist von Natur aus eine geringe Feuchtigkeitsaufnahme auf, aber eine schlechte Abdichtung des Gehäuses oder der Anschlussklemmenbereiche führt dazu, dass Feuchtigkeit im Laufe der Zeit entlang der Leitungen und in das Gehäuse eindringen kann. Stellen Sie immer sicher, dass die IP-Schutzart des Kondensatorgehäuses mit der Installationsumgebung übereinstimmt. IP44 ist das Minimum für nasse oder feuchte Standorte; IP54 oder IP55 ist für den direkten Einsatz im Freien oder spritzwassergefährdete Installationen vorzuziehen.

Motorstartfrequenz

Jeder Motorstart erzeugt einen kurzen Einschaltstromstoß durch den Kondensator. Anwendungen mit Druckschaltersteuerung, bei denen die Pumpe häufig – möglicherweise Dutzende Male pro Stunde – ein- und ausgeschaltet wird, belasten den Kondensator stärker als Anwendungen, bei denen der Motor kontinuierlich läuft. Wenn die Startfrequenz den Nennarbeitszyklus des Motorherstellers überschreitet, sollten Sie einen Kondensator mit einem höheren Stoßstromwert in Betracht ziehen oder die Startfrequenz durch Dimensionierung des Drucktanks reduzieren.

Auswahl des richtigen Ersatz-CBB60-Kondensators

Der Austauschprozess ist unkompliziert, wenn zunächst die richtigen Informationen gesammelt werden. Befolgen Sie diese Reihenfolge, um Bestellfehler zu vermeiden.

1. Lesen Sie das Etikett des defekten Kondensators: Notieren Sie Kapazität (µF), Nennspannung (VAC) und Frequenz (Hz). Wenn das Etikett unleserlich ist, überprüfen Sie den angegebenen Betriebskondensatorwert auf dem Typenschild oder im Wartungshandbuch des Motors.
2. Die Nennspannung einhalten oder überschreiten: Ersetzen Sie niemals eine niedrigere Nennspannung. Ein Upgrade auf eine höhere Nennspannung (z. B. 450 VAC statt 250 VAC bei gleicher Kapazität) ist sicher und vorteilhaft.
3. Passen Sie die Kapazität genau auf ±5 % an: Ein Motor, der für einen 20-µF-Betriebskondensator spezifiziert ist, sollte einen Ersatz zwischen 19 µF und 21 µF erhalten. Vermeiden Sie Abweichungen über 10 %.
4. Überprüfen Sie die physischen Abmessungen: Überprüfen Sie, ob der Ersatz in die Montagehalterung passt. Messen Sie bei Online-Bestellungen den Gehäusedurchmesser und den Abstand zwischen den Anschlüssen.
5. Überprüfen Sie den Terminaltyp: Drahtleitungen, Faston-Laschen oder Schraubklemmen müssen mit der vorhandenen Motorverdrahtungskonfiguration übereinstimmen.
6. Wählen Sie Qualität statt niedrigstem Preis: Kondensatoren von Herstellern, die Testberichte von Drittanbietern veröffentlichen und den Standards IEC 60252-1 oder GB/T 3667 entsprechen, bieten eine konsistentere Lebensdauer als Geräte ohne Markenzeichen und ohne nachvollziehbare Qualitätsdokumentation.

Wenn der ursprüngliche Wert unbekannt ist und das Typenschild des Motors verloren gegangen ist, kann anhand der Motorleistung eine grobe Schätzung vorgenommen werden. Als allgemeine Regel gilt, dass einphasige Induktionsmotoren ca. benötigen 7–8 µF pro Kilowatt Nennleistung für einen Betriebskondensator, obwohl dies je nach Motordesign und Polzahl erheblich variiert. Bei dieser Zahl handelt es sich lediglich um eine erste Schätzung – korrekte Werte sollten immer anhand der Herstellerangaben bestätigt werden.

Sicherheitsvorkehrungen beim Umgang mit CBB60-Kondensatoren

In Motoranwendungen eingesetzte Folienkondensatoren speichern erhebliche Energiemengen. Ein 50-µF-Kondensator, der auf 450 VAC Spitze (ca. 636 V Spitze) geladen ist, speichert über 10 Joule Energie – genug, um eine schwere Verbrennung oder einen Herzstillstand zu verursachen, wenn sie über den menschlichen Körper abgegeben wird. Zu den Standardsicherheitspraktiken gehören:

• Trennen und sperren Sie die Stromversorgung des Motors, bevor Sie den Kondensator berühren.
• Warten Sie nach dem Trennen der Stromversorgung mindestens 60 Sekunden, bevor Sie sich den Klemmen nähern – der Hilfsstromkreis des Motors kann die Ladung beibehalten, nachdem die Stromversorgung unterbrochen wurde.
• Entladung über einen Widerstand (10 kΩ, 5 W oder höher), der von isolierten Sonden gehalten wird, niemals durch direkten Kurzschluss.
• Versuchen Sie nicht, einen defekten Kondensator zu reparieren oder zu öffnen – der Inhalt (Polypropylenfolie und Epoxidharz) stellt keine chemische Gefahr dar, aber das Gehäuse kann bei einem katastrophalen Ausfall unter Innendruck stehen.
• Entsorgen Sie defekte Kondensatoren gemäß den örtlichen WEEE-Vorschriften (Waste Electrical and Electronic Equipment) – entsorgen Sie sie nicht auf einer Deponie in Ländern, in denen die Trennung von Elektroschrott vorgeschrieben ist.

Häufig gestellte Fragen zu CBB60-Kondensatoren

Kann ich einen CBB60 mit höherer Kapazität als angegeben verwenden, um ein höheres Startdrehmoment zu erzielen?

Nein. Ein zu großer Betriebskondensator verursacht während des normalen Betriebs einen übermäßigen Strom in der Hilfswicklung, was zu Überhitzung und einer verkürzten Motorlebensdauer führt. Wenn ein höheres Anlaufdrehmoment erforderlich ist, besteht die Lösung darin, parallel zum Betriebskondensator einen speziellen Anlaufkondensator (Elektrolyttyp) hinzuzufügen, der durch ein Relais oder einen Fliehkraftschalter ausgeschaltet wird. Überdimensionieren Sie den Lauf c nicht
