Kondensator CBB60 vs. CBB65: Die wichtigsten Unterschiede erklärt

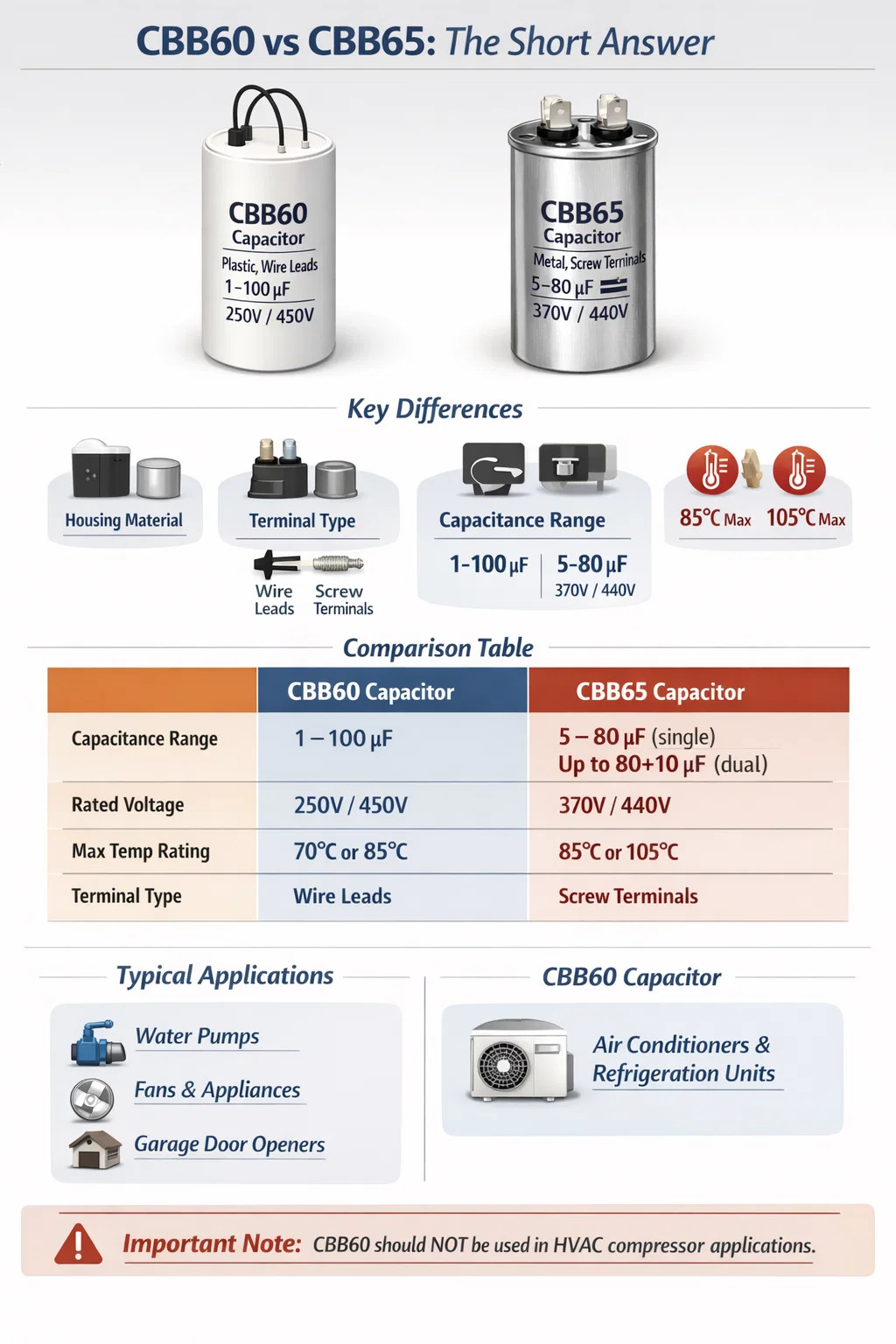

CBB60 vs. CBB65: Die kurze Antwort

Der grundlegende Unterschied zwischen a CBB60-Kondensator Bei einem CBB65-Kondensator kommt es auf die physikalische Konstruktion und die vorgesehene Anwendungsumgebung an. CBB60 ist ein zylindrischer, drahtgebundener Kondensator, der hauptsächlich für den Start und Betrieb von Einphasen-Wechselstrommotoren entwickelt wurde , während CBB65 ein Metallgehäuse-Kondensator mit Schraubanschluss ist, der für anspruchsvollere Anwendungen wie Klimakompressoren und Kühleinheiten entwickelt wurde. Bei beiden handelt es sich um Polypropylen-Folienkondensatoren, die in Wechselstromkreisen betrieben werden. Sie unterscheiden sich jedoch erheblich in Formfaktor, Anschlusstyp, Kapazitätsbereich und thermischer Belastbarkeit.

Wenn Sie einen Ersatz oder die Beschaffung eines Kondensators für ein neues Design auswählen, sind die beiden im Allgemeinen nicht austauschbar, ohne dass die Montagemethode, die Anschlusskonfiguration und die Betriebstemperaturobergrenze berücksichtigt werden. Eine Verwechslung dieser beiden Typen kann in Hochlastumgebungen zu vorzeitigen Ausfällen oder Sicherheitsrisiken führen, selbst wenn der Kapazitätswert und die Nennspannung identisch zu sein scheinen.

Physischer Aufbau und Formfaktor

Der offensichtlichste Unterschied zwischen CBB60 und CBB65 liegt in ihrer physischen Verpackung.

CBB60-Kondensator: Zylindrisches Kunststoffgehäuse

Ein CBB60-Kondensator verwendet ein zylindrisches Kunststoffgehäuse (normalerweise Polypropylen oder flammhemmendes Gehäuse) mit zwei oder vier Drahtleitungen, die von einem Ende ausgehen. Der Körperdurchmesser liegt typischerweise im Bereich von 30 mm bis 50 mm , wobei die Höhe je nach Kapazität zwischen 60 mm und 100 mm variiert. Mit diesen Leitungen kann es direkt in Motorklemmleisten montiert oder über Schnellanschlussklemmen angeschlossen werden. Das Kunststoffgehäuse ist mit Epoxidharz oder einem ähnlichen isolierenden Füllstoff gefüllt, um die innere Folienwicklung gegen das Eindringen von Feuchtigkeit abzudichten.

Aufgrund der Verwendung von Anschlussdrähten gilt der CBB60 als „bleihaltige“ Komponente. Es sitzt normalerweise aufrecht oder schräg im Kondensatorfach eines Motors und ist mit einer Kunststoffhalterung oder einem Clip gesichert. Dieses Design ist platzsparend und kostengünstig in der Herstellung, weshalb es das Segment der Wasserpumpenmotoren, Lüftermotoren und Kleingerätemotoren dominiert.

CBB65-Kondensator : Dosengehäuse aus Metall und Aluminium

Ein CBB65-Kondensator hingegen ist in einem Gehäuse untergebracht Runder Kanister aus Aluminiumlegierung . Bei den Anschlüssen handelt es sich um an der Oberseite montierte Schraubanschlüsse, die sichere Kabelverbindungen ermöglichen, die Vibrationen besser widerstehen als einfache Kabelleitungen. Das Metallgehäuse bietet im Vergleich zu Kunststoff eine bessere Wärmeableitung und mechanischen Schutz. Typische Abmessungen umfassen Durchmesser von 40 mm bis 50 mm und Höhen von 70 mm bis 120 mm, obwohl Dual-Run-Kondensatoren (die zwei Kapazitätswerte in einer Einheit kombinieren) größer sein können.

Die Aluminiumdose ist unten oder oben mit einer Druckentlastungsöffnung verschlossen, die bei innerem Überdruck als Sicherheitsventil fungiert. Diese Funktion ist in Kompressorumgebungen von entscheidender Bedeutung, in denen die Umgebungstemperatur schnell ansteigen kann. Das Metallgehäuse unterstützt auch die externe Montage über ein Stahlband oder eine Halterung, die branchenübliche Methode für die Installation von HVAC-Kondensatoren.

Vergleich der elektrischen Nennwerte

Beide Kondensatortypen werden in Wechselstromkreisen betrieben, ihre Nennparameter unterscheiden sich jedoch je nach beabsichtigtem Anwendungsfall.

Besondere Aufmerksamkeit verdienen die Spannungswerte. Der CBB65 ist fast ausschließlich in erhältlich 370 VAC und 440 VAC Zur Bewältigung der Spannungsverhältnisse in HVAC-Kompressorsystemen, wo kurzzeitige Überspannungen während des Motorstarts weit über die Nennnetzspannung hinausgehen können. CBB60-Kondensatoren bei 250 VAC wären unter diesen Bedingungen gefährlich unterbewertet – selbst wenn der Kapazitätswert zufällig übereinstimmte.

Typische Anwendungsumgebungen

Wenn Sie verstehen, wo jeder Kondensator funktionieren soll, können Sie besser klären, warum die physikalischen und elektrischen Unterschiede überhaupt bestehen.

Wo CBB60-Kondensatoren verwendet werden

CBB60-Kondensatoren sind die Standard-Motorbetriebs- und Motorstartkondensatoren für eine breite Palette von Einphasen-Induktionsmotoren in leichten bis mittelschweren Umgebungen. Zu den gängigen Anwendungen gehören:

• Wasserpumpenmotoren (Tauch- und Aufputzmotoren, typischerweise 0,37 kW bis 2,2 kW)
• Deckenventilatoren und Abluftventilatoren
• Trommelmotoren für Waschmaschinen
• Kleine Luftumwälzgeräte und Lüftungsgeräte
• Garagentoröffner
• Pool- und Spa-Pumpenmotoren im unteren Leistungsbereich

In diesen Umgebungen liegen die Betriebstemperaturen tendenziell unter 70 °C bis 85 °C und die Vibrationsbelastung ist moderat. Die Umgebung wird normalerweise so kontrolliert, dass ein Kunststoffgehäuse ausreichenden Schutz vor Feuchtigkeit und mechanischen Stößen bietet.

Wo CBB65-Kondensatoren verwendet werden

CBB65-Kondensatoren sind speziell für die Anforderungen von HLK- und Kühlkompressormotoren entwickelt. Zu ihren Hauptanwendungsumgebungen gehören:

• Zentrale Klimakompressoreinheiten (Split-Systeme, Package-Units)
• Wärmepumpenkompressoren
• Kommerzielle Kältekompressoren
• Luftgekühlte Verflüssigungssätze
• Kondensatorventilatormotoren in HVAC-Außengeräten

In einem HVAC-Kompressorschrank im Freien können an einem heißen Sommertag Innentemperaturen ansteigen 55 °C bis 70 °C Umgebungstemperatur wobei die Oberfläche des Kompressormotors weitere lokale Wärme hinzufügt. Der neben diesem Motor montierte Kondensator muss zuverlässig überleben 85°C bis 105°C Dauerbetriebstemperatur – eine Spezifikation, für die der CBB65 ausgelegt ist, die meisten Standard-CBB60-Geräte jedoch nicht.

Wärmeleistung und Wärmeableitung

Das Wärmemanagement ist einer der technisch bedeutsamsten Unterschiede zwischen diesen beiden Kondensatorfamilien und erklärt direkt die Materialauswahl.

Polypropylenfolienkondensatoren erzeugen intern aufgrund dielektrischer Verluste Wärme, insbesondere bei kontinuierlichem Wechselstrom. Bei einer motorbetriebenen Anwendung wird der Kondensator ständig mit Strom versorgt, während der Motor läuft. Dabei handelt es sich nicht um eine kurze Startimpulskomponente, sondern um ein kontinuierlich aktives Element im Betriebskreis. Jegliche Wärme, die nicht effizient abgeleitet wird, sammelt sich im Kondensatorkörper und beschleunigt die Verschlechterung der Dielektrizität.

Aluminium hat eine Wärmeleitfähigkeit von ca. 205 W/(m·K) , während typische technische Kunststoffe, die in CBB60-Gehäusen verwendet werden, zwischen 0,1 und 0,5 W/(m·K) liegen. Das bedeutet, dass der Metallbehälter eines CBB65-Kondensators die Wärme etwa 400- bis 2000-mal effizienter durch seine Wände ableitet als das Kunststoffgehäuse eines CBB60. In der Praxis bleibt die Kerntemperatur des CBB65 unter Last wesentlich niedriger als bei einem CBB60 unter der gleichen elektrischen Belastung, was die Lebensdauer direkt verlängert und das Risiko eines thermischen Ausfalls verringert.

Aus diesem Grund können CBB65-Kondensatoren in hochwertigen Versionen für eine maximale Betriebstemperatur von 105 °C ausgelegt sein – das Metallgehäuse hält die interne Filmtemperatur auch bei extremen Außenumgebungstemperaturen auf einem erträglichen Niveau. Ein CBB60-Kondensator, der in einem Außenkompressorschrank mit einer Nenntemperatur von nur 85 °C installiert ist, kann technisch gesehen bei Raumtemperatur überleben, wird jedoch eine deutliche Verkürzung seiner Lebensdauer erleiden, wenn die Umgebungstemperaturen ihn während der Sommermonate kontinuierlich an die Decke drücken.

Sicherheitsfunktionen und Fehlermodi

Die Sicherheitsdesignphilosophie der CBB60- und CBB65-Kondensatoren unterscheidet sich deutlich, was wiederum auf ihre jeweiligen Einsatzumgebungen zurückzuführen ist.

Selbstheilender Film in beiden Typen

Sowohl die Kondensatoren CBB60 als auch CBB65 verwenden metallisierte Polypropylenfolie mit selbstheilenden Eigenschaften. Wenn ein örtlicher dielektrischer Durchschlag auftritt – ein mikroskopischer Einstich in der Folie –, verdampft die dünne Metallelektrode an dieser Stelle aufgrund der Entladungsenergie sofort, wodurch der Fehler behoben und die Isolierung wiederhergestellt wird. Dieser Mechanismus ermöglicht es dem Kondensator, im Laufe seiner Lebensdauer Tausende kleinerer Fehlerereignisse ohne katastrophale Ausfälle zu überstehen. Die Selbstheilungseigenschaft ist eine gemeinsame Stärke aller Folienkondensatoren der CBB-Serie.

Druckentlastungsentlüftung im CBB65

CBB65-Kondensatoren sind in einer Aluminiumdose versiegelt eingebaute Druckentlastungsentlüftung , meist am Dosenboden angebracht oder in die Deckeldichtung integriert. Wenn sich aufgrund längerer Überspannung oder thermischer Zersetzung interne Gase bilden, öffnet sich diese Entlüftung auf kontrollierte Weise, wodurch der Druck abgelassen wird und ein heftiges Platzen der Dose verhindert wird. Das Ergebnis ist eher ein relativ sicherer „offener Ausfall“-Modus als ein explosiver Modus.

Bei CBB60-Kondensatoren mit Kunststoffgehäuse fehlt diese Entlüftung. Bei starker Überlastung kann ein CBB60 anschwellen, sein Gehäuse brechen oder im schlimmsten Fall mit abrupterer Kraft brechen, insbesondere wenn das Füllharz unzureichend oder gealtert ist. Dies ist ein bekannter Fehlermodus in schlecht belüfteten Pumpenmotorhohlräumen, bei denen sich der Austausch des Kondensators über die praktische sichere Lebensdauer hinaus verzögert.

Entladewiderstand

Viele CBB65-Kondensatoren – insbesondere diejenigen, die auf nordamerikanischen HVAC-Märkten verkauft werden – verfügen über einen internen Ableitwiderstand (typischerweise 10 kΩ bis 20 kΩ) über die Klemmen verdrahtet, um die Restspannung abzuleiten, nachdem das Gerät stromlos ist. Dies ist eine wichtige Sicherheitsfunktion für Servicetechniker, die möglicherweise kurz nach dem Abschalten des Systems mit dem Kondensator umgehen. Die Restladung eines 440-VAC-Kondensators von 40 µF kann tödlich sein, wenn sie nicht entladen wird. CBB60-Kondensatoren können je nach Hersteller und Qualität diesen Widerstand enthalten oder nicht.

Dual-Run-Kondensatoren: Eine CBB65-spezifische Funktion

Eine bedeutende Produktkategorie, die innerhalb der CBB65-Familie existiert, aber in CBB60 kein wirkliches Äquivalent hat, ist die Dual-Run-Kondensator (auf nordamerikanischen Märkten manchmal auch als „Doppelkondensator“ oder „Ovalkondensator“ bezeichnet).

Ein Dual-Run-CBB65-Kondensator enthält zwei unabhängige Kondensatorelemente in einem einzigen Aluminiumgehäuse, die sich einen gemeinsamen Anschluss teilen. Die drei Anschlüsse sind normalerweise beschriftet HERM (hermetischer Kompressor), FAN (Kondensatorlüftermotor) und COM (gemeinsam) . Dadurch werden zwei separate Kondensatoren in einer Einheit zusammengefasst, wodurch Platz und Kosten in HVAC-Geräten gespart werden.

Zu den gängigen Dual-Run-Kondensatorkonfigurationen gehören Werte wie:

• 35 µF 5 µF / 440 VAC (mittleres Split-System für Privathaushalte)
• 45 µF 5 µF / 440 VAC (größere Wohngebäude oder kleinere Gewerbebetriebe)
• 55 µF 7,5 µF / 440 VAC (Kompressor mit höherer Kapazität)
• 80 µF 10 µF / 370 VAC (Hochleistungskompressorstart)

Diese duale Konfiguration ist physikalisch nur im Metalldosenformat praktikabel, da zwei separate gewickelte Folienelemente ausreichend Platz und Wärmemanagement benötigen. Ein Gehäuse im CBB60-Stil mit Kunststoffgehäuse würde diese Konfiguration unter Hochtemperatur-Kompressorbedingungen nicht zuverlässig unterstützen, was ein weiterer Grund dafür ist, dass die CBB65-Plattform im HLK-Bereich weiterhin dominant bleibt.

Zertifizierungsstandards und Compliance

Sowohl die Kondensatoren CBB60 als auch CBB65 unterliegen der nationalen chinesischen Norm GB/T 3667 , das die Kondensatoren von Wechselstrommotoren abdeckt. Allerdings spiegeln die Produktkategorien, unter die sie innerhalb dieser Norm fallen, ihre unterschiedlichen Anforderungen wider. Über die chinesischen Standards hinaus verfügen die auf den Weltmärkten verkauften Kondensatoren über zusätzliche Zertifizierungen.

• CBB60-Kondensatoren Typischerweise tragen sie die CE-Kennzeichnung für europäische Märkte und die UL/CUL-Zertifizierung für Nordamerika, wenn sie beim Austausch von Pumpen- und Lüftermotoren verwendet werden.
• CBB65-Kondensatoren für den nordamerikanischen HVAC-Markt unterliegen UL 810 (Standard für Kondensatoren) und muss den UL-gelisteten Anforderungen für den Einsatz in gelisteten HVAC-Geräten entsprechen. Viele tragen auch CSA- und RoHS-Konformitätskennzeichnungen.

Beim Austausch von Kondensatoren in Geräten, die ursprünglich für einen bestimmten Kondensatortyp zertifiziert waren, kann der Austausch durch eine nicht zertifizierte Komponente oder eine Komponente einer anderen Kategorie technisch gesehen die Zertifizierung des Geräts ungültig machen und zu Haftungsproblemen führen, insbesondere bei kommerziellen Installationen, die einer regelmäßigen Inspektion unterliegen.

So lesen Sie die Markierungen auf jedem Kondensator

Die wichtigsten Spezifikationen der CBB60- und CBB65-Kondensatoren sind direkt auf dem Gehäuse aufgedruckt. Das Verständnis dieser Markierungen ermöglicht eine genaue Ersatzauswahl ohne Rätselraten.

Ein typisches Etikett für einen CBB60-Kondensator könnte lauten:

CBB60 – 30 µF ± 5 % – 450 VAC – 50/60 Hz – 85 °C

Ein typisches CBB65-Kondensatoretikett könnte lauten:

CBB65A – 45,5 µF ± 5 % – 440 VAC – 50/60 Hz – 105 °C – P2 (Entladewiderstandsklasse)

Das Suffix „A“ in CBB65A weist üblicherweise auf das Vorhandensein eines internen Entladewiderstands hin. Der doppelte Kapazitätswert (z. B. 45,5 µF) identifiziert es sofort als Dual-Run-Gerät. Die Nennspannung von 440 VAC und die Nenntemperatur von 105 °C bestätigen, dass es für den Kompressorbetrieb geeignet ist.

Beim Austausch eines der beiden Kondensatoren ist eine Anpassung erforderlich alle drei Schlüsselparameter – Kapazitätswert, Spannungsnennwert und Temperaturnennwert – sind von wesentlicher Bedeutung. Ein Ersatz durch eine niedrigere Spannung oder einen niedrigeren Temperaturbereich ist niemals akzeptabel. Eine höhere Nennspannung oder höhere Temperatur ist als Ersatz elektrisch sicher, allerdings müssen auch die physikalischen Abmessungen überprüft werden.

Lebenserwartungen und Degradationsmuster

Die Lebensdauer des Kondensators hängt stark von der Betriebstemperatur, der Spannungsbelastung und dem Arbeitszyklus ab. Sowohl CBB60 als auch CBB65 sind metallisierte Folientypen, die im Allgemeinen länger halten als Elektrolytkondensatoren im Wechselstrommotorbetrieb, ihre erwartete Lebensdauer unterscheidet sich jedoch aufgrund ihrer Anwendungsbedingungen.

Lebensdauer des CBB60

Im typischen Pumpenmotor- oder Lüftermotorbetrieb bei moderaten Umgebungstemperaturen (unter 40 °C) kann ein hochwertiger CBB60-Kondensator gute Ergebnisse erzielen 30.000 bis 50.000 Betriebsstunden bevor es zu einer signifikanten Kapazitätsdrift kommt. Bei saisonal genutzten Geräten (z. B. einer Poolpumpe, die während einer 6-monatigen Saison 8 Stunden am Tag läuft) bedeutet dies eine Betriebsdauer von etwa 10 bis 17 Jahren. In schlecht belüfteten Gehäusen oder in der Nähe von Wärmequellen kann dieser Wert jedoch stark sinken – einige Geräte fallen in Hochtemperatur-Pumpengehäusen innerhalb von 3 bis 5 Jahren aus.

Lebensdauer des CBB65

Für die Wartung von HVAC-Kompressoren ist in der Regel ein CBB65-Kondensator in guter Qualität geeignet 60.000 Stunden oder mehr bei Nenntemperatur. Die realen HVAC-Betriebsbedingungen belasten Kondensatoren jedoch stark. Spannungsspitzen aufgrund von Störungen im öffentlichen Stromnetz, wiederholte harte Starts des Kompressors und anhaltender Betrieb bei Umgebungstemperaturen über 40 °C können die effektive Lebensdauer verkürzen 8 bis 15 Jahre in Wohnanwendungen. Aus diesem Grund empfehlen HVAC-Servicetechniker in heißen Klimazonen oft einen proaktiven Kondensatoraustausch alle 7 bis 10 Jahre, noch bevor ein sichtbarer Fehler auftritt.

Kapazitätsdrift ist bei beiden Typen der häufigste Degradationsmodus. Ein Kondensator, der mehr als 10 % seiner Nennkapazität verloren hat, kann dazu führen, dass der Motor mehr Strom zieht, heißer läuft und einen geringeren Wirkungsgrad aufweist – auch wenn er nicht vollständig ausgefallen ist. Durch die Messung der Kapazität mit einem Kapazitätsmessgerät während der routinemäßigen Wartung kann dies erkannt werden, bevor es zu einem Kompressorausfall kommt.

Austauschbarkeit: Kann man das eine durch das andere ersetzen?

Dies ist eine der praktischsten Fragen, die sich in Außendienst- und Ersatzszenarien stellen.

Kurz gesagt: CBB65 kann CBB60 in den meisten Anwendungen ersetzen, aber CBB60 sollte CBB65 in Kompressoranwendungen nicht ersetzen.

Wenn Sie einen Ersatz für den CBB60-Kondensator eines Pumpenmotors benötigen und eine CBB65-Einheit mit passender Kapazität und höherer Nennspannung verfügbar ist, funktioniert diese elektrisch und kann aufgrund ihrer besseren thermischen Eigenschaften das Original in Bezug auf die Lebensdauer sogar übertreffen. Sie müssten den Unterschied im Anschlusstyp (Schraubanschluss vs. Kabelanschluss) mit geeigneten Steckverbindern beheben.

Der umgekehrte Weg – der Einbau eines CBB60-Kondensators in eine HVAC-Kompressoranwendung – ist aus mehreren Gründen nicht ratsam:

• Der Temperaturbereich des CBB60 (oft 85 °C) ist für anhaltende Kompressorumgebungsbedingungen möglicherweise nicht ausreichend.
• Die Nennspannung (üblich 250 VAC bei CBB60) ist mit dem Kompressorbetrieb mit 370–440 VAC nicht kompatibel.
• Ohne zusätzliche Zugentlastung sind Drahtleitungen nicht für die Vibrationsumgebung einer Kompressoreinheit geeignet.
• Keine Druckentlastungsentlüftung bedeutet einen gefährlicheren Ausfallmodus bei thermischer Belastung.
• Das Fehlen einer Dual-Run-Konfiguration bedeutet, dass zwei separate Einheiten erforderlich wären, wo normalerweise eine CBB65-Dual-Run-Einheit eingesetzt wird.

Überlegungen zu Preis und Verfügbarkeit

Aus kommerzieller Sicht nehmen die Kondensatoren CBB60 und CBB65 unterschiedliche Marktsegmente ein.

Bei CBB60-Kondensatoren handelt es sich um großvolumige Standardkomponenten. Ein Standard 20 µF / 450 VAC CBB60 von einem mittelständischen Hersteller kostet ungefähr 0,80 bis 2,50 US-Dollar pro Einheit bei Großaufträgen. Sie sind weltweit bei Elektronikhändlern, Lieferanten von Haushaltsgeräten und auf Online-Marktplätzen erhältlich.

CBB65-Kondensatoren, insbesondere Dual-Run-Typen für den HVAC-Einsatz, erzielen höhere Preise, was auf ihre komplexere Konstruktion und hochwertigere Materialien zurückzuführen ist. A 45 5 µF / 440 VAC Dual-Run CBB65 typischerweise Kosten 4 bis 15 $ pro Einheit im Einzelhandel, wobei Markengeräte großer HVAC-OEM-Lieferanten manchmal 20 bis 30 US-Dollar kosten. Gefälschte und minderwertige CBB65-Kondensatoren sind ein dokumentiertes Problem auf dem HVAC-Ersatzteilmarkt – Geräte mit Aluminiumgehäusen, aber unzureichender Innenkonstruktion haben zu Kompressorausfällen geführt, weil sie schnell aus dem Toleranzbereich drifteten oder bei Hitze vorzeitig ausfielen. Es wird empfohlen, bei seriösen Händlern einzukaufen und die UL-Listungszeichen zu überprüfen.
