Wie schließt man einen CBB60-Kondensator an?

Die direkte Antwort: Wie a CBB60-Kondensator Verbindet

Ein CBB60-Kondensator ist parallel zur Hilfswicklung (Betriebswicklung) des Motors geschaltet – nicht in Reihe mit der Hauptstromleitung. Die beiden Anschlüsse sind nicht polarisiert, sodass Sie sich keine Sorgen um die positive oder negative Seite machen müssen. Eine Klemme führt zum Hilfswicklungskabel des Motors, die andere mit der Netzspannungsklemme (dem gleichen Punkt, der auch die Hauptwicklung speist). Dadurch entsteht die Phasenverschiebung, die der Motor benötigt, um Drehmoment zu erzeugen und effizient zu laufen.

Im häufigsten Szenario – einem einphasigen Pumpenmotor mit einem externen Kondensatorkasten – landen das eingehende stromführende Kabel und das Hilfskabel des Motors beide am CBB60, während der Neutralleiter direkt mit der gemeinsamen Klemme des Motors verbunden ist. Der Motor läuft, weil der Strom durch den Kondensator der Versorgungsspannung um etwa 90 Grad voreilt und so das rotierende Magnetfeld erzeugt, das eine einphasige Versorgung allein nicht erzeugen kann.

Schalten Sie vor dem Berühren einer Verkabelung den Leistungsschalter aus, stellen Sie mit einem Multimeter sicher, dass an den Motorklemmen keine Spannung anliegt, und entladen Sie den Kondensator über einen 20.000-Ohm-Widerstand. Ein geladener CBB60 mit einer Nennspannung von 450 VAC kann nach dem Abschalten der Stromversorgung stundenlang lebensgefährliche Spannung aufrechterhalten.

Warum der CBB60-Kondensator im Stromkreis existiert

Einphasen-Wechselstrommotoren können nicht selbst starten. Eine einphasige Versorgung erzeugt ein pulsierendes Magnetfeld, das 100 oder 120 Mal pro Sekunde die Richtung umkehrt (je nach 50-Hz- oder 60-Hz-Netzfrequenz), aber keine Eigendrehung aufweist. Um den Rotor zum Drehen zu bringen, benötigt der Motor zwei räumlich und zeitlich verschobene Magnetfelder – wodurch eine Zweiphasenleistung effektiv simuliert wird.

Der Betriebskondensator CBB60 sorgt für die Zeitverschiebung. Da der Strom durch einen Kondensator der Spannung an ihm etwa 90 Grad vorauseilt, ist der Strom in der Hilfswicklung phasenverschoben gegenüber dem Strom in der Hauptwicklung. Diese beiden versetzten Ströme erzeugen zwei räumlich getrennte Magnetfelder, die zusammen einen Rotationseffekt erzeugen, den Rotor in Bewegung setzen und ihn während des gesamten Betriebs aufrechterhalten.

Im Gegensatz zu einem Startkondensator, der durch einen Fliehkraftschalter vom Stromkreis abgeschaltet wird, sobald der Motor etwa 75 % der Nenndrehzahl erreicht, bleibt der CBB60 während des Betriebs kontinuierlich angeschlossen. Aus diesem Grund verwendet es eine metallisierte Polypropylenfolienkonstruktion anstelle einer elektrolytischen Chemie: Es muss kontinuierliche Wechselspannung ohne Leistungseinbußen aushalten. Gängige CBB60-Nennwerte für Pumpenmotorenspanne 6 µF bis 100 µF , mit Nennspannungen von 250 VAC oder 450 VAC.

Werkzeuge und Materialien, die Sie vor dem Start sammeln sollten

Wenn Sie vor dem Start über die richtige Ausrüstung verfügen, vermeiden Sie Improvisationen während der Arbeit, die zu unsicheren Abkürzungen führen.

• Digitalmultimeter mit Messfunktionen für Wechselspannung und Kapazität (µF).
• Entladewiderstand: 20.000 Ohm (20 kΩ), Nennleistung 5 W oder höher , mit isolierten Leitungen
• Isolierte Schraubendreher (Flachkopf- und Kreuzschlitzschraubendreher)
• Abisolierzange und Ratschen-Crimpzange
• Flachsteckverbinder in der Größe, die zu den CBB60-Anschlüssen passen (typischerweise 6,3-mm-Flachsteckerbuchse)
• Isolierband oder selbstklebender Schrumpfschlauch
• Zangenamperemeter (zur Stromüberprüfung nach der Installation)
• Der Schaltplan des Motors – aufgedruckt auf dem Typenschild, in der Klemmenabdeckung oder in der Motordokumentation
• Schuhwerk mit Gummisohlen und spannungsbeständige, isolierte Handschuhe
• Sperr-/Tagout-Gerät für den Leistungsschalter bei Arbeiten in einer gemeinsamen oder gewerblichen Umgebung

Fotografieren Sie die vorhandene Verkabelung aus mindestens zwei Blickwinkeln, bevor Sie etwas entfernen. In überfüllten Anschlusskästen oder externen Kondensatorgehäusen ist dieses Foto weitaus mehr wert als der Versuch, die Verkabelung aus dem Gedächtnis zu rekonstruieren.

Schritt-für-Schritt-Anleitung für den Anschluss eines Pumpenmotors

Dieses Verfahren deckt die gängigste CBB60-Installation ab: eine einphasige Wasserpumpe oder ein Poolpumpenmotor, entweder mit einem externen Kondensatorgehäuse oder mit dem Kondensator direkt im Klemmenkasten des Motors. Die gleiche Logik gilt für Luftkompressoren, Waschmaschinen und HVAC-Lüftermotoren.

Schritt 1 – Unterbrechen Sie die Stromversorgung und stellen Sie sicher, dass keine Spannung vorhanden ist

Schalten Sie den Leistungsschalter aus, der den Motor speist. Falls vorhanden, eine Sperrvorrichtung anbringen. Stellen Sie das Multimeter auf Wechselspannung ein und prüfen Sie die Eingangsklemmen des Motors. Die Lektüre muss sein 0 V bevor Sie fortfahren. Verlassen Sie sich nicht darauf, dass ein Schalter oder eine Zeitschaltuhr ausgeschaltet ist – überprüfen Sie dies direkt mit dem Messgerät.

Schritt 2 – Entladen Sie den vorhandenen Kondensator

Halten Sie den Entladewiderstand an seinem isolierten Körper. Berühren Sie gleichzeitig eine Leitung an jedem Anschluss des Kondensators und halten Sie sie mindestens 5 Sekunden lang gedrückt. Messen Sie dann die Anschlüsse mit dem Multimeter, das auf Gleichspannung eingestellt ist. Stellen Sie sicher, dass der Messwert bei oder nahe 0 V liegt, bevor Sie Kabel entfernen oder die Anschlüsse direkt berühren.

Schritt 3 – Dokumentieren Sie die vorhandene Verkabelung

Machen Sie klare Fotos. Wenn die Kabelfarben nicht eindeutig sind oder sich mehrere Kabel eine Klemme teilen, kleben Sie auf jedem Kabel kleine Klebebandetiketten auf, bevor Sie etwas entfernen. Beachten Sie, welche Drähte an die einzelnen Kondensatoranschlüsse angeschlossen waren und wohin die anderen Enden dieser Drähte im Stromkreis führen.

Schritt 4 – Entfernen Sie den alten Kondensator

Ziehen Sie die Flachstecker von den Kondensatoranschlüssen ab. Wenn sie korrodiert sind und sich nicht entfernen lassen, fassen Sie das Steckergehäuse mit einer isolierten Zange an – ziehen Sie niemals am Draht selbst, da die Crimpverbindung dadurch brechen kann. Schrauben Sie die Halterung ab bzw. lösen Sie sie und entfernen Sie den alten Kondensator. Legen Sie es beiseite; Schließen Sie die Anschlüsse nicht kurz und legen Sie das Gerät nicht lose in einen Werkzeugkasten aus Metall.

Schritt 5 – Identifizieren Sie die Motorklemmen

Suchen Sie den Klemmenblock des Motors und ordnen Sie die Beschriftungen dem Schaltplan zu. Bei einem Dreileitermotor (häufigste Konfiguration) sind die Anschlüsse:

• Gemeinsam (C): Gemeinsame Verbindung zwischen Haupt- und Hilfswicklung; verbindet sich mit neutral
• Hauptfach (M oder R): Freies Ende der Hauptwicklung; wird an die Netzspannung angeschlossen
• Start/Lauf (S): Freies Ende der Hilfswicklung; Wird an eine Klemme des CBB60 angeschlossen

Wenn die Klemmenbeschriftungen fehlen oder unleserlich sind, identifizieren Sie sie durch Widerstandsmessung. Messen Sie den Widerstand zwischen allen drei Adernpaaren. Das Paar mit dem Höchster Widerstand ist M–S (beide Wicklungen in Reihe). Das Paar mit dem niedrigsten Widerstand ist C–M (Hauptwicklung allein, schwererer Draht). Der Zwischenwiderstand beträgt C–S (nur Hilfswicklung). Der gemeinsame Draht der beiden niedrigsten Messwerte ist C.

Schritt 6 – Stellen Sie die CBB60-Verbindungen her

Der Standardanschluss für einen kondensatorbetriebenen Einphasenmotor:

• CBB60 Terminal 1 → Hilfswicklungsanschluss des Motors (S oder Z1)
• CBB60 Terminal 2 → Netzspannungsklemme (L1, dieselbe Klemme, die die Hauptwicklung speist)
• Neutral (N) → Gemeinsamer Anschluss (C) des Motors direkt, nicht über den Kondensator

Crimpen Sie frische Flachstecker auf die Drahtenden, wenn die alten korrodiert oder deformiert sind. Schieben Sie jeden Flachstecker vollständig auf seinen Kondensatoranschluss, bis er mit einem Klicken oder festem Widerstand einrastet. Ein Stecker, der sich mit leichtem Fingerdruck lösen lässt, sitzt nicht richtig.

Schritt 7 – Montieren Sie den Kondensator sicher

Befestigen Sie den CBB60 in seiner Halterung oder seinem Riemen, damit er nicht frei vibrieren kann. Motorvibrationen, die auf einen nicht unterstützten Kondensator übertragen werden, ermüden mit der Zeit die internen Leitungsverbindungen und führen schließlich zu einem Leerlauffehler. Stellen Sie sicher, dass das Kondensatorgehäuse keine heißen Motoroberflächen, scharfen Metallkanten oder beweglichen Teile wie Lüfterflügel oder Riemenantriebe berührt.

Schritt 8 – Stromversorgung wiederherstellen und Betrieb testen

Bringen Sie die Klemmenabdeckung wieder an oder schließen Sie das Kondensatorgehäuse. Stellen Sie die Stromversorgung am Leistungsschalter wieder her und beobachten Sie den Motorstart. Es sollte innerhalb von 1 bis 3 Sekunden die volle Geschwindigkeit erreichen, ohne dass es zu Verzögerungen, Brummen oder wiederholten Versuchen kommt. Bei einer Pumpe sollte der Wasserfluss sofort beginnen. Wenn der Motor brummt, ohne sich zu drehen, unterbrechen Sie sofort die Stromversorgung – er zieht Strom bei blockiertem Rotor (normalerweise das 5- bis 7-fache des normalen Betriebsstroms) und überhitzt und beschädigt die Wicklungen innerhalb von 20 bis 30 Sekunden.

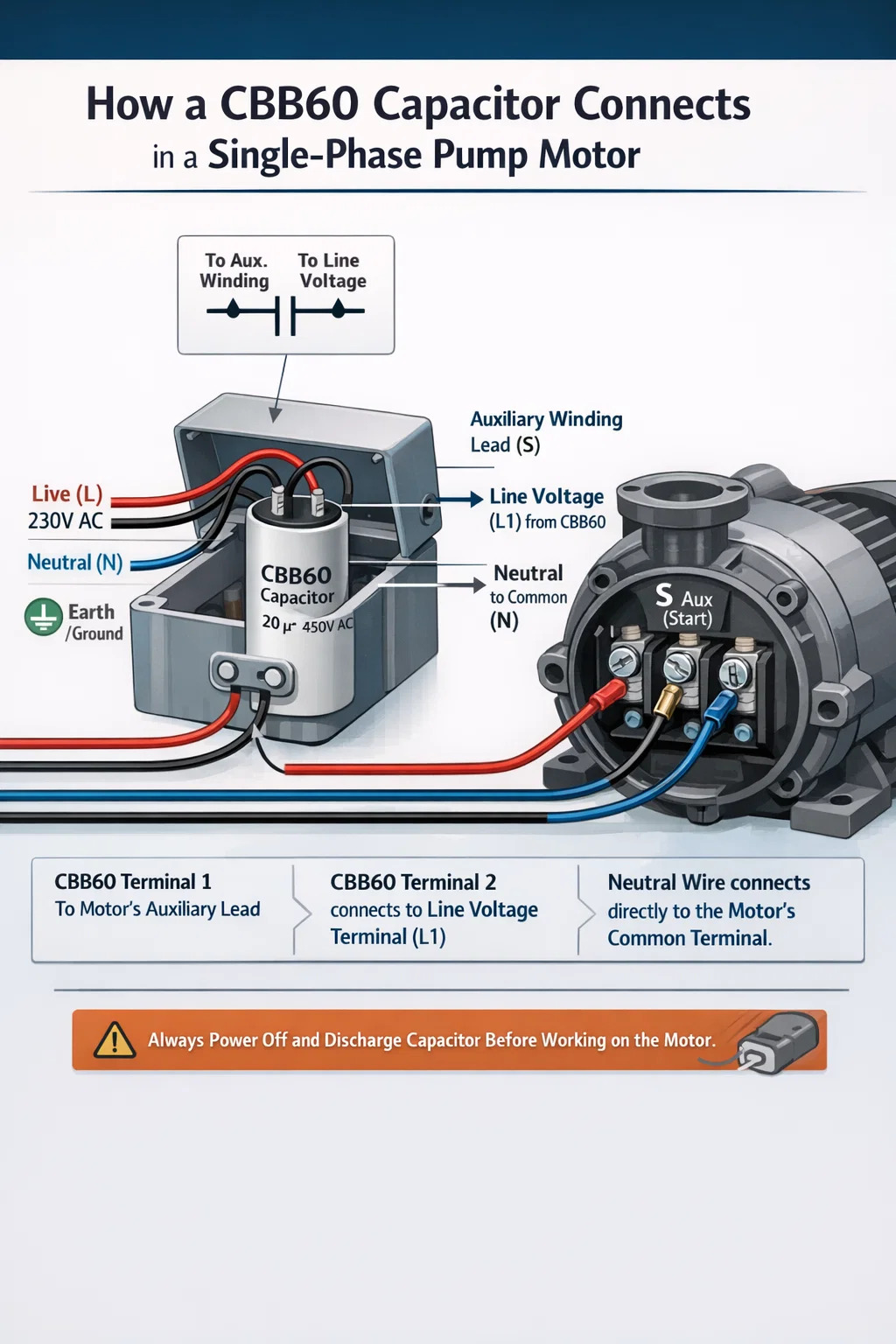

Verkabelung des CBB60 in einem externen Kondensatorgehäuse

Viele einphasige Pumpenmotoren – insbesondere Oberflächenpumpen, Peripheralpumpen und Steuerkästen für Tauchpumpen – montieren den CBB60 in einem separaten Kunststoff- oder Metallgehäuse und nicht im eigenen Klemmenkasten des Motors. Diese Anordnung vereinfacht den Austausch des Kondensators und schützt die Komponente vor Motorwärme.

Das externe Gehäuse verfügt normalerweise über vier Anschlüsse oder zwei Paare von Kabeleinführungspunkten. Die Verkabelung im Inneren folgt dieser Anordnung:

• Der Netzstrom (L) gelangt in das Gehäuse, wird an eine CBB60-Klemme angeschlossen und durchläuft außerdem die Hauptwicklungsleitung des Motors
• Das Hilfswicklungskabel des Motors wird an die andere CBB60-Klemme im Gehäuse angeschlossen
• Der Netzneutralleiter (N) verläuft direkt zum gemeinsamen Anschluss des Motors, ohne den Kondensator zu berühren
• Erde/Masse ist mit dem Motorrahmen verbunden und hat keine Wechselwirkung mit dem Kondensatorkreis

Wenn es sich bei dem Gehäuse um eine abgedichtete oder halbabgedichtete Einheit handelt, die als komplette Baugruppe verkauft wird, ist der CBB60 im Inneren vorverdrahtet und der Installateur verbindet nur die Netzkabel und die Motoranschlüsse mit den externen Anschlüssen des Kastens. In diesem Fall besteht die einzige Entscheidung darin, sicherzustellen, dass der in der Box installierte Ersatz-CBB60 genau der Originalspezifikation entspricht.

Einige externe Boxen bieten Platz für eine bestimmte physische Kondensatorgröße und einen bestimmten Anschlussabstand. Messen Sie die Abmessungen des Originalgeräts – Höhe, Durchmesser (bei runden Gehäusen) und Anschlussabstand – bevor Sie ein Ersatzgerät bestellen. Ein CBB60 mit korrekten elektrischen Nennwerten, aber falschen Abmessungen passt möglicherweise nicht in die Montagehalterung, selbst wenn die Verkabelung identisch wäre.

CBB60-Verbindungskonfigurationen für verschiedene Motortypen

Die Klemmenbezeichnungen und die physische Anordnung unterscheiden sich je nach Motorhersteller und Anwendung, die zugrunde liegende Schaltungsbeziehung ist jedoch immer dieselbe: Der CBB60 überbrückt den Hilfswicklungspfad parallel. In der folgenden Tabelle sind die gängigsten Konfigurationen aufgeführt.

Lesen Sie den Motorschaltplan, um die richtigen Anschlüsse zu finden

Der Motorschaltplan macht Rätselraten völlig überflüssig. Sie ist auf einem Etikett aufgedruckt, das am Motorgehäuse, im Klemmenkastendeckel oder auf einem separaten Datenblatt angebracht ist. Das Erlernen der beiden benötigten Informationen – wo sich die Enden der Hilfswicklung befinden und welcher Anschluss Netzspannung führt – dauert weniger als eine Minute, wenn Sie die Symbole kennen.

Kondensatorsymbol in Motordiagrammen

Der CBB60 wird als zwei parallele vertikale Linien gleicher Größe dargestellt (nicht polarisierter Wechselstromtyp). Eine Zeile des Symbols ist mit dem Symbol der Hilfswicklungsspule verbunden. Die andere Leitung ist mit dem Netzspannungspfad verbunden. Folgen Sie diesen beiden Verbindungspunkten im Diagramm zu den physischen Klemmenetiketten am Motor, und das sind Ihre beiden CBB60-Verbindungspunkte.

Terminal-Label-Systeme nach Region

• IEC / Europäisch: Hauptwicklungsklemmen U1, U2; Hilfswicklungsklemmen Z1, Z2. CBB60 verbindet sich über Z1 und Z2 (oder in einigen Konfigurationen von Z1 mit U1)
• Nordamerikaner: Terminals mit der Bezeichnung T1, T2, T3 oder mit den Namen Common, Run, Start. CBB60 verbindet zwischen Run und Start (oder Start und Netzspannung)
• Chinesische Pumpenmotoren (die meisten CBB60-Anwendungen): Farbcodierte Drähte anstelle beschrifteter Anschlüsse. Schwarz = Hauptwicklung, Rot = Hilfswicklung, Gelb-Grün = Erde. CBB60 verbindet das rote Kabel mit dem schwarzen Kabel (Leitungsseite).

Finden von Anschlüssen ohne Diagramm mithilfe der Widerstandsmessung

Verwenden Sie bei einem Dreileitermotor ohne verfügbares Diagramm das Multimeter im Ohm-Modus, um den Widerstand zwischen allen drei Leiterkombinationen zu messen:

• Notieren Sie alle drei Messwerte: A–B, A–C, B–C
• Das Paar mit dem höchsten Widerstand ist Haupt-Start (beide Wicklungen in Reihe). Beispiel: 23 Ω
• Das Paar mit dem niedrigsten Widerstand ist Common-Main (nur Hauptwicklung, dickerer Draht). Beispiel: 8 Ω
• Das mittlere Widerstandspaar ist Common-Start (nur Hilfswicklung, dünnerer Draht). Beispiel: 15 Ω
• Der Draht, der sowohl im niedrigsten als auch im mittleren Messwert erscheint, ist Common (C).
• CBB60 verbindet Start (S) und den Netzanschluss (das gleiche Kabel wie der Hauptversorgungspunkt).

Diese Methode funktioniert zuverlässig bei jedem Standard-Einphasenmotor mit Kondensatorbetrieb, unabhängig von Kennzeichnung, Alter oder Herstellungsland.

Kritische Verkabelungsfehler und ihre Folgen

Jeder der folgenden Fehler führt zu einem vorhersehbaren und diagnostizierbaren Ergebnis. Wenn Sie sie im Voraus kennen, vermeiden Sie Nacharbeiten, schützen den Motor und vermeiden Sicherheitsrisiken.

Den CBB60 in Reihe mit der Stromleitung verbinden

Durch die Platzierung des Kondensators zwischen der Netzversorgung und dem Motoreingang – statt über der Hilfswicklung – wird der Strom begrenzt, den der Motor durch die Impedanz des Kondensators ziehen kann. Bei 50 Hz hat ein 25-µF-Kondensator eine Impedanz von etwa 127 Ohm, was bei 230 V den Strom auf unter 1,8 A begrenzt. Ein typischer 750-W-Pumpenmotor benötigt zum Betrieb 3 bis 4 A. Der Motor startet nicht oder bleibt bei nennenswerter Belastung stehen, und der Kondensator wird einer Strombelastung ausgesetzt, die außerhalb seiner Auslegungsparameter liegt.

Verwendung des falschen Kapazitätswerts

Motorentwickler berechnen die erforderliche Kapazität für jede Wicklungskonfiguration genau. Ein CBB60 20 % unter der Nennkapazität reduziert das Anlaufmoment spürbar und führt dazu, dass der Motor heißer läuft als angegeben. Ein Kondensator, der 20 % über dem Nennwert liegt, verursacht einen übermäßigen Strom durch die Hilfswicklung, wodurch diese überhitzt und die Wicklungsisolierung schneller als normal abgebaut wird. Passen Sie den µF-Wert immer genau an oder bleiben Sie innerhalb von ±5 % der Angaben auf dem Motortypenschild.

Unterbewertete Spannung

Ein für 250 VAC ausgelegter CBB60 in einem 230-V-System hat nur einen Spannungsspielraum von 9 % über der Nennversorgung. Schwankungen der Netzspannung von ±10 % sind in den meisten Ländern Standard. Während eines Hochspannungsereignisses kann der Kondensator 253 V annehmen, was bereits über seinem Nennwert liegt. Installieren Sie a 450 VAC Nennleistung CBB60 in jeder 230-V-Anwendung, um einen ausreichenden Spielraum gegen normale Spannungsschwankungen und vorübergehende Spannungsspitzen zu gewährleisten.

Lockerer Sitz des Flachsteckers

Ein Flachstecker, der nicht vollständig auf der CBB60-Klemme sitzt, führt zu einem Kontaktwiderstand an der Verbindungsstelle. Unter Laststrom erzeugt dieser Widerstand Wärme, die die Kontaktflächen oxidiert und so den Widerstand in einem zerstörerischen Zyklus weiter erhöht. Das letztendliche Ergebnis ist entweder ein intermittierendes Motorstartverhalten oder ein durchgebrannter Stecker. Jeder Spaten sollte einen festen Handdruck erfordern, um fest zu sitzen, und er sollte nicht durch leichtes Ziehen ohne Werkzeug abnehmbar sein.

Überspringen der Kondensatorentladung

Ein CBB60 mit einer Nennspannung von 450 VAC kann eine Ladung, die dieser Spannung nahekommt, stundenlang aufrechterhalten, nachdem die Stromversorgung unterbrochen wurde. Die in einem auf 400 V geladenen 40-µF-Kondensator gespeicherte Energie beträgt 3,2 Joule – genug, um bei Kontakt über die Brust eine schwere Verbrennung oder ein Herzereignis auszulösen. Berühren Sie niemals die Anschlüsse des Kondensators, lassen Sie nicht zu, dass sie einander berühren, und lassen Sie zu, dass Werkzeuge sie nicht überbrücken, ohne zuvor den Entladevorgang mit dem Widerstand abgeschlossen und mit dem Multimeter 0 V überprüft zu haben.

Überprüfen, ob die CBB60-Verbindung nach dem Einschalten korrekt ist

Drei kurze Überprüfungen nach Wiederherstellung der Stromversorgung bestätigen, dass die Installation elektrisch korrekt ist und die Leistung des Motors den Spezifikationen entspricht.

Prüfung 1 – Sauberer Motorstart

Der Motor sollte in 1 bis 3 Sekunden vom Stillstand auf volle Drehzahl beschleunigen, ohne dass ein Brummen, Zögern oder Knirschen zu hören ist. Ein Brummen ohne Wellendrehung bedeutet, dass der Motor blockiert ist. Unterbrechen Sie innerhalb von 5 Sekunden die Stromversorgung, um Wicklungsschäden zu vermeiden, und überprüfen Sie die Verkabelung erneut.

Prüfung 2 – Betriebsstrom innerhalb der Nennwerte auf dem Typenschild

Klemmen Sie das Amperemeter um das stromführende Kabel und messen Sie den Betriebsstrom nach 2 bis 3 Minuten Betrieb unter Last. Der Messwert sollte bei oder unter der Volllaststromstärke (FLA) auf dem Typenschild des Motors liegen. Ein Messwert, der unter normalen Lastbedingungen mehr als 10 % über dem auf dem Typenschild angegebenen FLA liegt, weist auf eine Kapazitätsfehlanpassung oder einen Verdrahtungsfehler hin, der vor der Fortsetzung des Betriebs untersucht werden sollte.

Prüfung 3 – Spannung an den CBB60-Klemmen während des Betriebs

Messen Sie bei laufendem Motor sorgfältig die Wechselspannung an den beiden CBB60-Anschlüssen mit dem auf Wechselspannung eingestellten Multimeter. Bei einem korrekt verdrahteten Kondensatormotor beträgt diese Spannung typischerweise 1,1- bis 1,5-fache Versorgungsspannung – Bei einer 230-V-Versorgung ist mit einer Spannung von 250 bis 340 V an den Kondensatoranschlüssen zu rechnen. Das ist normal: Es resultiert aus der resonanten Wechselwirkung zwischen dem Kondensator und der Induktivität der Motorwicklung. Ein Messwert, der genau der Versorgungsspannung entspricht oder darunter liegt, kann darauf hindeuten, dass sich der Kondensator tatsächlich nicht im Stromkreis befindet oder falsch verdrahtet ist.

Auswahl des richtigen Ersatz-CBB60 vor dem Herstellen von Verbindungen

Der korrekte Anschluss eines CBB60 ist unkompliziert. Der korrekte Anschluss des falschen CBB60 führt immer noch zu einem ausgefallenen oder leistungsschwachen Motor. Bestätigen Sie diese Parameter vor der Installation am Ersatzgerät.

Für jede 230-V-Pumpen- oder Kompressoranwendung ist die praktische Empfehlung ein CBB60 mit der richtigen Kapazität und einem Nennspannung 450 VAC und Nenntemperatur 85 °C oder höher . Diese Kombination bietet den Spannungsspielraum und den thermischen Spielraum, den die übliche 250-VAC-/70-°C-Spezifikation nicht bietet, insbesondere für Außen- oder Hochleistungsinstallationen, bei denen die Umgebungstemperaturen rund um das Motorgehäuse häufig 40 °C überschreiten.
