Wie hoch ist die Lebensdauer eines CBB60-Kondensators?

Wie lange hält ein CBB60-Kondensator?

Die Lebensdauer eines CBB60-Kondensators liegt typischerweise zwischen 8 bis 12 Jahre unter normalen Betriebsbedingungen, obwohl viele Geräte früher ausfallen – oft innerhalb von 5 bis 7 Jahren –, wenn sie Hitzestress, Spannungsspitzen oder kontinuierlichen Hochlastzyklen ausgesetzt sind. Unter idealen Laborbedingungen mit kontrollierter Temperatur und Nennspannung haben einige CBB60-Betriebskondensatoren eine Betriebslebensdauer von über 15 Jahren bewiesen. Allerdings erfüllen reale Installationsumgebungen diese idealen Parameter selten.

Der CBB60 ist ein metallisierter Polypropylen-Folienkondensator, der häufig in einphasigen Wechselstrommotoren eingesetzt wird – insbesondere für Wasserpumpen, Luftkompressoren, Waschmaschinen und Poolpumpen. Seine Aufgabe besteht darin, die Phasenverschiebung bereitzustellen, die zum effizienten Starten und Betreiben des Motors erforderlich ist. Da es kontinuierlich unter Wechselspannung betrieben wird, erfolgt die Verschlechterung allmählich, aber unvermeidlich.

Das Verständnis der Lebensdauer eines CBB60-Kondensators ist für die Wartungsplanung, das Kostenmanagement und die Vermeidung unerwarteter Motorausfälle von entscheidender Bedeutung. Ein ausgefallener Betriebskondensator stoppt nicht nur den Motor, sondern kann auch dazu führen, dass die Motorwicklungen überhitzen und durchbrennen, sodass aus einem 10-Dollar-Austausch eines Teils eine Motorreparatur für 200 Dollar wird.

Welche Faktoren bestimmen CBB60-Kondensator Lebensdauer

Kein einzelner Faktor bestimmt, wie lange ein CBB60-Betriebskondensator hält. Die Lebensdauer ist das kumulative Ergebnis von thermischer Belastung, Spannungseinwirkung, Feuchtigkeit und Nutzungsmustern. Nachfolgend sind die kritischsten Variablen aufgeführt:

Betriebstemperatur

Die Temperatur ist die zerstörerischste Kraft, die auf einen CBB60-Kondensator einwirkt. Die meisten CBB60-Kondensatoren sind für eine maximale Betriebstemperatur von ausgelegt 70°C , wobei einige Premium-Varianten für 85 °C oder sogar 105 °C ausgelegt sind. Die Arrhenius-Faustregel zur Verschlechterung der Kondensatoren besagt, dass sich die Lebensdauer des Kondensators bei jedem Anstieg der Betriebstemperatur um 10 °C ungefähr halbiert. Ein Gerät, das für 12 Jahre bei 40 °C Umgebungstemperatur ausgelegt ist, hält in einer 50 °C-Umgebung möglicherweise nur 6 Jahre – und bei 60 °C nur 3 Jahre.

Besonders gefährdet sind Außenpumpenanwendungen in heißen Klimazonen. Kondensatoren, die in direktem Sonnenlicht oder in schlecht belüfteten Motorgehäusen montiert sind, können Umgebungstemperaturen von 20–30 °C über der Lufttemperatur ausgesetzt sein, was ihre Nutzungsdauer drastisch verkürzt.

Nennspannung im Vergleich zur tatsächlichen Betriebsspannung

CBB60-Kondensatoren haben üblicherweise eine Nennleistung von 250VAC oder 450VAC . Der kontinuierliche Betrieb eines Kondensators bei oder nahe seiner Nennspannungsobergrenze beschleunigt die Verschlechterung des dielektrischen Films. Spannungsspitzen – durch Schaltvorgänge, Blitzschlag oder Netzinstabilität verursachte Spannungsspitzen – können Teilentladungen innerhalb der Filmschichten verursachen, die das dielektrische Material allmählich erodieren, auch ohne dass es zu einem sofortigen Ausfall kommt.

Die Installation eines CBB60 mit einer Nennspannung von 450 VAC in einem 230-V-System bietet einen erheblichen Spannungsspielraum, der die Lebensdauer im Vergleich zur Verwendung eines 250 VAC-Geräts in derselben Anwendung erheblich verlängert.

Arbeitszyklus und Startfrequenz

Ein CBB60-Kondensator, der in einer Pumpe verwendet wird, die 50 Mal am Tag startet und stoppt, ist einer weitaus höheren Belastung ausgesetzt als einer in einem Motor, der 8 Stunden lang ununterbrochen läuft. Jeder Startzyklus führt zu einem Einschaltstromstoß und thermischen Wechseln. Hochfrequenzstartanwendungen – wie Druckbrunnenpumpen oder Schwimmbadsysteme mit Zeitschaltuhren – können einen Kondensator erschöpfen 3 bis 5 Jahre , unabhängig von der Nennlebensdauer.

Luftfeuchtigkeit und Umwelteinflüsse

Das Eindringen von Feuchtigkeit in das Kondensatorgehäuse führt zu elektrochemischer Korrosion der inneren Folien- und Leitungsverbindungen. CBB60-Kondensatoren, die in feuchten Umgebungen verwendet werden – Poolpumpenmotoren, Bewässerungssysteme, Außenkompressoren – benötigen geeignete IP-geschützte Gehäuse. Ohne ausreichende Abdichtung kann Feuchtigkeit die Lebensdauer im Vergleich zu trockenen Inneninstallationen um 30–50 % verkürzen.

Fertigungsqualität und Kapazitätstoleranz

Nicht alle CBB60-Kondensatoren werden nach dem gleichen Standard hergestellt. Budgetgeräte von nicht verifizierten Lieferanten verwenden häufig dünnere dielektrische Filme, Polypropylen mit geringerer Reinheit und eine minderwertige Endspraymetallisierung. Diese Einheiten können innerhalb von 2–3 Jahren eine erhebliche Kapazitätsdrift aufweisen – den Hauptindikator für die Alterung. Premium-CBB60-Kondensatoren mit einer Kapazitätstoleranz von ±5 % und UL/TÜV-Zertifizierung behalten im Allgemeinen viel länger eine stabile Leistung als nicht zertifizierte Alternativen mit ±10 % oder größeren Toleranzen.

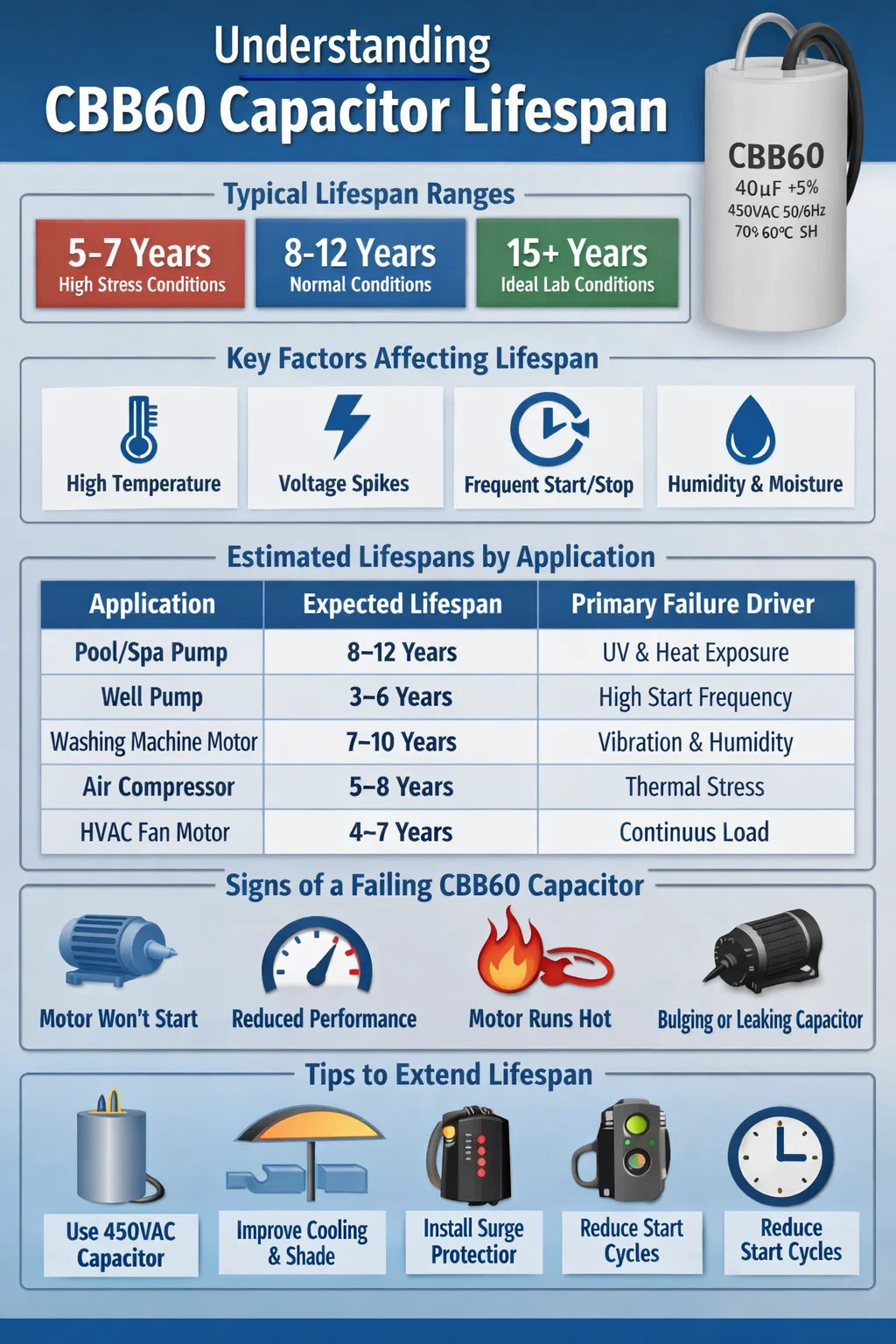

Lebensdauer des CBB60-Kondensators nach Anwendungstyp

Bei unterschiedlichen Anwendungen ist der CBB60-Betriebskondensator unterschiedlichen Belastungsprofilen ausgesetzt. Die folgende Tabelle fasst die erwartete reale Lebensdauer für gängige Anwendungsfälle zusammen:

Anzeichen dafür, dass ein CBB60-Kondensator ausfällt oder bereits ausgefallen ist

Da sich ein CBB60-Betriebskondensator allmählich verschlechtert, sind frühe Symptome leicht zu übersehen. Bis der Motor überhaupt nicht mehr startet, sind die Motorwicklungen möglicherweise bereits erheblich belastet. Das Erkennen früher Warnzeichen ermöglicht einen proaktiven Austausch, bevor Sekundärschäden auftreten.

Der Motor hat Probleme oder startet nicht

Das offensichtlichste Symptom. Ein Motor, der laut brummt, sich aber nicht dreht, oder der erst nach mehreren Versuchen startet, hat fast immer mit einem schwachen oder toten Kondensator zu tun. Bei Pumpenanwendungen macht sich dies oft dadurch bemerkbar, dass die Pumpe ein summendes Geräusch macht, ohne dass Wasser fließt.

Reduzierte Motorleistung oder -geschwindigkeit

Ein Kondensator, der erheblich an Kapazität verloren hat – beispielsweise von 25 µF auf 18 µF – kann den Motorstart zwar noch ermöglichen, jedoch mit verringertem Drehmoment und geringerem Wirkungsgrad. Eine Pumpe kann deutlich weniger Druck oder Durchflussmenge liefern. Es kann länger dauern, bis ein Luftkompressor den Betriebsdruck erreicht. Diese Leistungseinbußen werden häufig auf mechanischen Verschleiß zurückgeführt, obwohl die tatsächliche Ursache in der Verschlechterung des Kondensators liegt.

Motor läuft heiß

Ein defekter CBB60-Kondensator zwingt den Motor, einen höheren Strom zu ziehen, um die verringerte Phasenverschiebungseffizienz auszugleichen. Dieser Überstrom äußert sich in einer erhöhten Motortemperatur. Wenn ein Motorgehäuse, das sich normalerweise warm anfühlt, zu heiß zum Halten geworden ist, überprüfen Sie den Kondensator, bevor Sie davon ausgehen, dass die Motorlager oder -wicklungen fehlerhaft sind.

Physischer Schaden am Kondensator sichtbar

Überprüfen Sie den Kondensator direkt. Zu den wichtigsten visuellen Indikatoren für ein Versagen gehören:

• Ausbeulendes oder deformiertes Kunststoffgehäuse
• Risse oder Risse im Gehäuse
• Verfärbungen oder Brandflecken rund um die Anschlüsse
• Ölige Rückstände oder Undichtigkeiten (selten bei Folienkondensatoren, aber bei extremen Ausfällen möglich)
• Korrodierte oder lose Anschlussverbindungen

Jedes dieser physischen Anzeichen weist darauf hin, dass der Kondensator sofort ausgetauscht werden sollte, unabhängig davon, ob der Motor gerade läuft.

Kapazitätsmessung außerhalb der Toleranz

Der endgültige Test. Messen Sie mit einem Digitalmultimeter mit Kapazitätsfunktion oder einem speziellen Kondensatortester die tatsächliche Kapazität und vergleichen Sie sie mit dem auf dem Etikett aufgedruckten Nennwert. Ein Kondensator mit einem Wert von mehr als 10 % unter dem Nennwert sollten als degradiert betrachtet und ersetzt werden. Ein um mehr als 20 % niedriger Messwert erklärt mit ziemlicher Sicherheit Probleme mit der Motorleistung. Beispielsweise hat ein CBB60 mit 30 µF und einem Messwert von 22 µF seine Nutzungsdauer längst überschritten.

So testen Sie einen CBB60-Betriebskondensator richtig

Das Testen eines CBB60-Kondensators ist mit den richtigen Werkzeugen und Sicherheitsvorkehrungen unkompliziert. Der Kondensator speichert Ladung und muss vor der Handhabung sicher entladen werden.

Schritt-für-Schritt-Testverfahren

1. Trennen Sie den Motor von der Stromversorgung und warten Sie mindestens 60 Sekunden.
2. Entladen Sie den Kondensator, indem Sie kurzzeitig einen 20.000-Ohm-Widerstand an seine Anschlüsse anschließen – schließen Sie ihn niemals direkt kurz.
3. Entfernen Sie den Kondensator aus dem Stromkreis, indem Sie seine Drähte abklemmen.
4. Stellen Sie Ihr Multimeter auf den Kapazitätsmodus (µF) ein.
5. Schließen Sie die Messgerätesonden an die Kondensatoranschlüsse an (die Polarität spielt bei Wechselstrom-Folienkondensatoren keine Rolle).
6. Lesen Sie den gemessenen Wert ab und vergleichen Sie ihn mit dem auf dem Kondensatoretikett aufgedruckten Wert.
7. Ersetzen Sie, wenn der gemessene Wert mehr als 10 % unter dem Nennwert liegt.

Für einen 40µF CBB60 liegt der akzeptable Bereich normalerweise bei 36µF bis 44µF . Ein Wert von 33 µF signalisiert eine Verschlechterung. Ein Wert von 15 µF weist auf einen nahezu vollständigen Kondensatorausfall hin.

Einige HVAC-Techniker und Motorenspezialisten prüfen auch den äquivalenten Serienwiderstand (ESR), der mit zunehmender Alterung des dielektrischen Films zunimmt. Ein hoher ESR kann selbst bei einem Gerät mit akzeptabler Kapazität immer noch zu Leistungsproblemen führen – allerdings erfordert dieser Test ein spezielles ESR-Messgerät anstelle eines Standardmultimeters.

So verlängern Sie die Lebensdauer eines CBB60-Kondensators

Mehrere unkomplizierte Vorgehensweisen können die Lebensdauer eines CBB60-Kondensators erheblich verlängern, die Austauschkosten verzögern und ungeplante Ausfallzeiten reduzieren.

Überschätzen Sie die Spannung

Verwenden Sie für jede 230-V-Anwendung ein CBB60 mit einer Nennspannung von 450 V Wechselstrom anstelle eines 250-V-Wechselstrom-Geräts. Der zusätzliche Spannungsspielraum reduziert die dielektrische Belastung erheblich. Der Kostenunterschied ist minimal – typischerweise 1 bis 3 US-Dollar –, während der Nutzen über die Lebensdauer in Jahren gemessen werden kann.

Verbessern Sie das Wärmemanagement

Installieren Sie Motor und Kondensator nach Möglichkeit an schattigen, belüfteten Orten. Das Anbringen einer einfachen Sonnenschutzabdeckung über einem Außenpumpenmotor kann die Umgebungstemperatur um 10–15 °C senken, was laut der Arrhenius-Beziehung die Funktionslebensdauer des Kondensators verdoppeln könnte. Stellen Sie sicher, dass die Motorgehäuse über eine ausreichende Luftzirkulation verfügen und nicht mit Isoliermaterial gefüllt sind, das Wärme einfängt.

Verwenden Sie einen Überspannungsschutz oder einen Varistor

Die Installation eines Metalloxid-Varistors (MOV) oder eines Ganzstrom-Überspannungsschutzes vor dem Motor schützt den CBB60 vor Spannungsspitzen. Dies ist besonders wichtig in Gebieten mit häufigen Gewittern oder instabiler Netzstromversorgung. Ein MOV fängt Spannungsspitzen ab, bevor sie den dielektrischen Film des Kondensators belasten können.

Reduzieren Sie unnötige Startzyklen

Bei Brunnenpumpensystemen verringert sich durch die Vergrößerung des Druckbehältervolumens die Anzahl der täglichen Startzyklen. Ein richtig dimensionierter Drucktank kann die täglichen Starts von 80 auf weniger als 20 reduzieren und so die Lebensdauer des Kondensators erheblich verlängern. Bei Poolpumpen erzielt man den gleichen Vorteil, wenn man längere Einzelzyklen statt mehrerer kurzer Zyklen laufen lässt.

Planen Sie einen proaktiven Austausch

Anstatt auf einen Ausfall zu warten, ersetzen Sie die CBB60-Kondensatoren vorbeugend. Bei Anwendungen mit hoher Auslastung ist ein Austausch alle 5 Jahre ratsam. Bei saisonal genutzten Pumpen alle 8–10 Jahre. Ein CBB60-Kondensator kostet normalerweise zwischen 5 $ und 25 $ abhängig von Kapazität und Nennspannung – ein Bruchteil der Kosten einer Motorwicklungsreparatur oder eines kompletten Motoraustauschs aufgrund eines defekten Kondensators.

Auswahl eines Ersatz-CBB60-Kondensators

Beim Austausch eines ausgefallenen CBB60 ist die korrekte Übereinstimmung mit den Spezifikationen von entscheidender Bedeutung. Die Verwendung eines falschen Kapazitätswerts – auch nur geringfügig – wirkt sich auf das Anlaufdrehmoment und die Laufeffizienz des Motors aus. Bei Verwendung einer zu geringen Nennspannung besteht die Gefahr eines vorzeitigen Ausfalls des neuen Geräts.

Passende Schlüsselspezifikationen

• Kapazität (µF): Muss genau übereinstimmen oder innerhalb von ±5–10 % des Originalwerts bleiben. Übliche CBB60-Werte liegen zwischen 1 µF und 100 µF. Ersetzen Sie den Wert nicht durch einen anderen Wert, ohne die Spezifikationen des Motorherstellers zu konsultieren.
• Nennspannung (VAC): Muss der ursprünglichen Bewertung entsprechen oder diese übertreffen. Ein Upgrade von 250 VAC auf 450 VAC in einem 230-V-System ist akzeptabel und vorteilhaft.
• Häufigkeit: Bestätigen Sie je nach Netzfrequenz die 50-Hz- oder 60-Hz-Kompatibilität.
• Körperliche Größe: Der Ersatz muss physisch in die Kondensatorhalterung passen. CBB60-Kondensatoren sind in ovalen, runden und rechteckigen Gehäusen mit unterschiedlichen Abmessungen erhältlich.
• Temperaturbewertung: Wählen Sie für heiße Umgebungen ein Gerät mit einer Nenntemperatur von 85 °C oder 105 °C anstelle der standardmäßigen 70 °C.
• Zertifizierung: Achten Sie auf UL-, CE- oder TÜV-Kennzeichnungen als Mindestindikatoren für die Qualitätssicherung.

Vermeiden Sie die Versuchung, die günstigste verfügbare Option zu kaufen. Markenlose CBB60-Kondensatoren, die zu extrem niedrigen Preisen verkauft werden, weisen häufig Kapazitätswerte auf, die innerhalb von ein bis zwei Jahren außerhalb der Toleranz liegen, wodurch der Fehlerzyklus schnell wieder in Gang kommt. Die Investition in ein Qualitätsgerät eines anerkannten Herstellers – wie Vishay, Kemet, Epcos oder Shengye – bietet eine höhere Zuverlässigkeit und eine echte Lebensdauer von 8–12 Jahren.

CBB60 im Vergleich zu anderen Betriebskondensatortypen: Vergleich der Lebensdauer

Der CBB60 ist ein metallisierter Polypropylen-Folienkondensator. Wenn man versteht, wie es im Vergleich zu anderen Technologien abschneidet, kann man seine Erwartungen an die Lebensdauer besser einordnen.

Die Polypropylenfolienkonstruktion des CBB60 verleiht ihm einen erheblichen Lebensdauervorteil gegenüber herkömmlichen Elektrolyt- oder ölgefüllten Papierkondensatoren. Sein Hauptmerkmal – Selbstheilungsfähigkeit – bedeutet, dass kleinere dielektrische Durchschläge, die durch Spannungsspitzen verursacht werden, automatisch durch lokale Verdampfung der dünnen Metallschicht repariert werden, sodass der Kondensator nach Ereignissen, die andere Kondensatortypen dauerhaft zerstören würden, weiterbetrieben werden kann.

Häufige Fehlermodi des CBB60-Kondensators erklärt

Das Verständnis, wie CBB60-Kondensatoren ausfallen, hilft dabei, das Ende ihrer Lebensdauer vorherzusagen und zwischen allmählicher Verschlechterung und plötzlichem katastrophalem Ausfall zu unterscheiden.

Allmählicher Kapazitätsverlust

Der häufigste Fehlermodus. Im Laufe der Betriebsjahre unterliegt die metallisierte Polypropylenfolie einem langsamen elektrochemischen Abbau. Die Metallisierungsschicht – typischerweise Aluminium oder Zink – oxidiert allmählich und zieht sich von den Folienkanten nach innen zurück, wodurch die effektive Plattenfläche und damit die Kapazität verringert werden. Dieser Prozess beschleunigt sich durch Hitze. Ein CBB60, dessen Lebensdauer bei 25 µF beginnt, kann in einer heißen Umgebung nach 5 Jahren auf 22 µF und nach 10 Jahren auf 18 µF abdriften.

Fehler bei offenem Stromkreis

Wenn ein CBB60 im offenen Zustand ausfällt, stellt er keine Kapazität bereit. Der Motor erhält keine Phasenverschiebungsunterstützung und startet typischerweise entweder nicht oder startet sehr langsam mit übermäßigem Brummen. Offene Ausfälle werden häufig durch Ermüdungsbrüche in den internen Leitungsverbindungen, Anschlusskorrosion oder die völlige Erschöpfung der Selbstheilungsreserve nach zu vielen Spannungsübergängen verursacht.

Kurzschlussfehler

Seltener, aber gefährlicher. Ein kurzgeschlossener CBB60 erzeugt einen niederohmigen Pfad über die Wechselstromversorgung und zieht einen sehr hohen Strom, der innerhalb von Sekunden Leistungsschalter auslösen, die Verkabelung beschädigen oder die Motorstartwicklungen zerstören kann. Kurzschlussausfälle in Folienkondensatoren werden am häufigsten durch katastrophale Überspannungsereignisse – Blitzeinschläge, schwere Stromstöße – verursacht, die den Selbstheilungsmechanismus außer Kraft setzen und dauerhafte Leiterbahnen durch die dielektrische Folie schlagen.

Thermal Runaway

Ein spezifischer Fehlerweg, bei dem die interne Wärmeerzeugung – verursacht durch zunehmenden ESR mit zunehmender Alterung des Kondensators – die Verschlechterung weiter beschleunigt, was wiederum mehr Wärme erzeugt. Diese positive Rückkopplungsschleife kann zu einem schnellen Fortschreiten des Fehlers führen. Dies tritt am häufigsten bei Kondensatoren auf, die bereits nahe ihrer Nenntemperaturgrenze betrieben werden. Durch thermisches Durchgehen kommt es häufig zu den charakteristischen Ausbeulungen oder Rissen im Gehäuse, die man bei ausgefallenen Geräten sieht.

Empfehlungen zum Wartungsplan für CBB60-Kondensatoren

Die proaktive Wartung der CBB60-Betriebskondensatoren ist unkompliziert und dauert pro Inspektion weniger als 15 Minuten. Der Zeitaufwand ist weitaus geringer als die Kosten und Unterbrechungen durch unerwartete Geräteausfälle.

Jährliche Inspektion (alle Anwendungen)

• Führen Sie eine Sichtprüfung auf physische Schäden, Verformungen oder Verfärbungen durch
• Überprüfen Sie die Klemmenverbindungen auf Korrosion oder Lockerheit
• Beachten Sie alle Änderungen im Startverhalten oder in der Leistung des Motors
• Stellen Sie sicher, dass die Belüftung des Gehäuses ungehindert ist

Alle 3 Jahre (Hochlast- oder Außenanwendungen)

• Messen Sie die Kapazität mit einem Multimeter und notieren Sie den Wert
• Vergleichen Sie es mit dem Nennwert – ersetzen Sie es, wenn es mehr als 10 % unter dem angegebenen Wert liegt
• Verfolgen Sie den Trend: Eine Einheit, die vor drei Jahren noch 24 µF (bewertet mit 25 µF) hatte und jetzt 21 µF hat, verschlechtert sich schneller als erwartet

Zeitplan für den vorbeugenden Austausch

• Brunnenpumpen und Hochzyklusanwendungen: Ersetzen Sie alle 4–5 Jahre
• Poolpumpen und saisonale Ausrüstung: Ersetzen Sie alle 7–8 Jahre
• Innenanwendungen mit geringem Verbrauch: Ersetzen Sie alle 10 Jahre oder beim ersten Anzeichen einer Drift
• Kommerzielle HVAC-Systeme: Stimmen Sie den Austausch mit den Zeitplänen für die Überholung von Kompressoren oder Motoren ab

Das Führen eines Protokolls über die Installationsdaten der Kondensatoren und die gemessenen Kapazitätswerte über einen längeren Zeitraum hinweg ist eine effektive Praxis für Facility Manager, die mehrere Pumpen- oder Motorsysteme überwachen. Die Mustererkennung in einer Geräteflotte zeigt schnell, welche Installationsumgebungen die größte Belastung für Kondensatoren darstellen, und ermöglicht so gezielte Verbesserungen der Kühlung oder des Schutzes.
