Welche Haushaltsgeräte verwenden einen CBB60-Kondensator? Vollständiger Leitfaden

Welche Haushaltsgeräte verwenden üblicherweise CBB60?

Die direkte Antwort: die CBB60-Kondensator kommt am häufigsten in einphasigen Wechselstrommotoren vor, die in Wasserpumpen, Klimaanlagen, Waschmaschinen, Poolpumpen und Kompressoren verwendet werden. Dies sind alles motorbetriebene Geräte, die einen Betriebskondensator benötigen, um einen effizienten, kontinuierlichen Betrieb aufrechtzuerhalten. Der CBB60 – auch als Motorbetriebskondensator oder AC-Folienkondensator bekannt – wurde speziell für genau diese Motorschaltungen mit hoher Einschaltdauer und Dauerbetrieb entwickelt. Wenn Sie jemals einen Wasserpumpenmotor ausgetauscht oder Ihre Klimaanlage von einem HVAC-Techniker warten ließen, ist die Wahrscheinlichkeit hoch, dass ein CBB60-Kondensator beteiligt war.

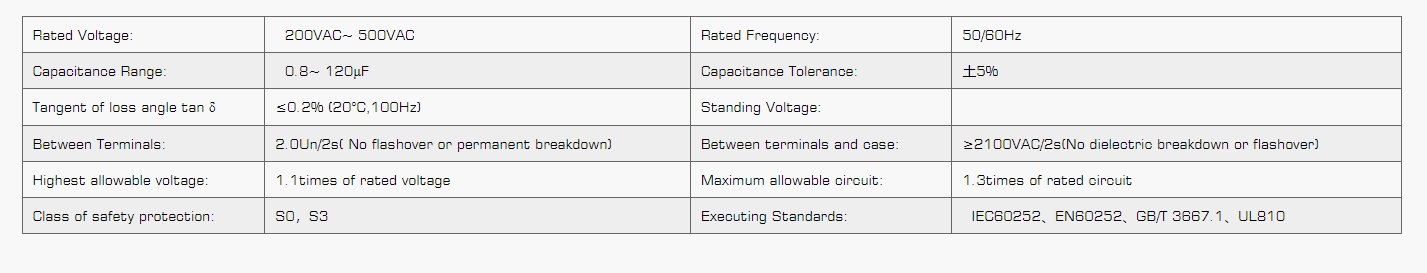

Im Gegensatz zu Allzweck-Elektrolytkondensatoren verwendet der CBB60 ein Polypropylenfolien-Dielektrikum, das es ihm ermöglicht, Wechselspannungen kontinuierlich zu verarbeiten – typischerweise mit Nennspannung 250VAC oder 450VAC – ohne sich schnell zu verschlechtern. Seine Kapazität liegt normalerweise im Bereich von 1µF bis 100µF Dadurch eignet es sich für eine Vielzahl von Motorgrößen, die in Haushalts- und leichten Gewerbegeräten zu finden sind. Wenn Hausbesitzer und Techniker genau wissen, welche Geräte auf diese Komponente angewiesen sind, können sie Fehler schneller diagnostizieren und den richtigen Ersatz beschaffen.

Wasserpumpen: Die häufigste Anwendung für CBB60-Kondensatoren

Wasserpumpen – ob für die Hauswasserversorgung, Gartenbewässerung oder Poolzirkulation – sind das größte Anwendungssegment für den CBB60-Kondensator. Einphasen-Induktionsmotoren in diesen Pumpen können ohne einen Phasenschieberkondensator nicht selbst starten. Der CBB60 erzeugt die notwendige Phasendifferenz zwischen der Start- und der Laufwicklung, sodass der Motor ein Startdrehmoment entwickeln und im Dauerbetrieb ein stabiles rotierendes Magnetfeld aufrechterhalten kann.

Bei einer typischen Haushaltswasserpumpe mit einer Nennleistung von 370 W bis 750 W hat der zugehörige CBB60-Kondensator normalerweise eine Kapazität von 8µF bis 20µF bei 450VAC . Größere Pumpen – wie sie beispielsweise in Schwimmbadfiltersystemen mit einer Leistung von 1 PS bis 2 PS verwendet werden – erfordern möglicherweise Kondensatoren in der Pumpe Bereich von 25 µF bis 50 µF . Die Verwendung eines zu kleinen Kondensators führt zu einer Überhitzung des Motors und einer übermäßigen Stromaufnahme; ein überdimensioniertes Gerät führt zu Instabilität und verringerter Effizienz.

Anzeichen eines ausgefallenen CBB60 in einer Wasserpumpe

• Der Pumpenmotor brummt, startet aber nicht oder startet nur schwerfällig
• Der Motor löst kurz nach dem Start den thermischen Überlastschutz aus
• Sichtbare Ausbeulung, Risse oder Undichtigkeit am Kondensatorgehäuse
• Gemessene Kapazität liegt mehr als 5 % unter dem Nennwert
• Motor läuft, aber mit merklich reduzierter Geschwindigkeit oder reduziertem Ausgangsdruck

Insbesondere Poolpumpenkondensatoren sind extremen Umweltbelastungen ausgesetzt – Hitze im Freien, UV-Strahlung und Feuchtigkeit – was die Lebensdauer im Vergleich zu Gerätekondensatoren für den Innenbereich deutlich verkürzt. In heißen Klimazonen muss der Kondensator der Poolpumpe CBB60 möglicherweise alle Tage ausgetauscht werden 3 bis 5 Jahre , auch im Neinrmalbetrieb.

Klimaanlagen und HVAC-Systeme

Klimaanlagen sind wohl die bekannteste Anwendung für Kondensatoren vom Typ CBB60 im Haushalt. Sowohl der Kompressormotor als auch der Außenkondensator-Lüftermotor in einer Split-Klimaanlage erfordern normalerweise Betriebskondensatoren. In vielen Geräten übernimmt ein Dual-Run-Kondensator beide Funktionen in einem einzigen Gehäuse, aber die elektrischen Eigenschaften sind identisch mit denen eines Standard-CBB60 – Polypropylenfolie, AC-zertifiziert und für Dauerbetrieb ausgelegt.

Bei einer 1-Tonnen- bis 1,5-Tonnen-Split-Klimaanlage für Privathaushalte beträgt die Nennleistung des Kompressorbetriebskondensators normalerweise 35 µF bis 45 µF bei 370 VAC oder 440 VAC . Der Kondensator des Lüftermotors in derselben Einheit ist normalerweise kleiner – etwa 5µF bis 10µF . In Fenster-Raumklimageräten übernimmt ein einzelner CBB60-Kondensator oft die kombinierte Start-/Lauffunktion eines PSC-Motors (Permanent Split Capacitor), mit Werten, die üblicherweise bei liegen Bereich von 2 µF bis 6 µF bei 450 VAC .

HVAC-Techniker berichten, dass der Ausfall eines Kondensators eine der Hauptursachen für Serviceeinsätze bei Klimaanlagen in den Sommermonaten ist. Hitze ist der Feind von Kondensatoren – jeder Anstieg der Betriebstemperatur um 10 °C halbiert etwa die erwartete Lebensdauer. In einer schlecht belüfteten Außenkondensatoreinheit können die Umgebungstemperaturen an heißen Tagen 60 °C bis 70 °C überschreiten, was deutlich über dem Standardtemperaturbereich des CBB60 liegt 85°C oder 105°C abhängig von der Neinte.

Typische CBB60-Kondensatorspezifikationen für Klimaanlagen

Waschmaschinen und Wäschetrockner

Toplader-Waschmaschinen mit Einphasen-Induktionsmotoren – in vielen Märkten weltweit immer noch die vorherrschende Bauart – sind auf einen CBB60-Kondensator als integralen Bestandteil ihres Motorschaltkreises angewiesen. Der Kondensator ermöglicht es dem Motor, während des Wasch- und Schleudergangs das Drehmoment zu erzeugen, das für die schwere Trommelbeladung erforderlich ist. Ohne funktionierenden Kondensator startet der Motor entweder überhaupt nicht oder arbeitet mit stark reduziertem Drehmoment, was zu unvollständigen Schleuderzyklen und nasser Wäsche führt.

Für eine Standard-Toplader-Waschmaschine mit einer Kapazität von 5 kg bis 7 kg und einem Motor im Bereich von 180 W bis 370 W hat der CBB60-Kondensator normalerweise eine Nennleistung von 6µF bis 12µF bei 450VAC . Größere handelsübliche Toplader können Kondensatoren bis zu verwenden 20µF . Bei Trommelwaschmaschinen (Frontlader) variiert das Motordesign – viele moderne Frontlader verwenden Universalmotoren oder umrichterbetriebene Motoren, die keinen Betriebskondensator erfordern – aber ältere Frontlader-Designs und viele preisgünstige Modelle enthalten immer noch einphasige Induktionsmotoren gepaart mit einem CBB60.

Wäschetrockner mit elektrischer Widerstandsheizung und einem Gebläsemotor verwenden üblicherweise auch CBB60-Kondensatoren in den Schaltkreisen des Trommelmotors und des Gebläsemotors. In einem typischen elektrischen Wäschetrockner mit Abluft finden Sie möglicherweise zwei separate CBB60-Kondensatoren: einen für den Trommelmotor (normalerweise). 3µF bis 8µF ) und eines für den Gebläsemotor (oft 2µF bis 5µF ).

Warum Waschmaschinenkondensatoren frühzeitig ausfallen

Waschmaschinenmotoren sind einer der anspruchsvollsten elektrischen Belastungen aller Haushaltsgerätekondensatoren ausgesetzt. Jeder Waschgang beinhaltet mehrere Starts unter Last, Spannungsspitzen durch den Einschaltstrom und in der Schleuderphase einen anhaltend hohen Drehmomentbetrieb. Kondensatoren sind in dieser Anwendung den Vibrationen der Maschine selbst ausgesetzt, die mit der Zeit interne Verbindungen schwächen können. In der Praxis kann der CBB60-Kondensator einer Waschmaschine eine lange Lebensdauer haben 5 bis 12 Jahre , abhängig von der Nutzungshäufigkeit und der Stromqualität im örtlichen Netz.

Kühl- und Gefrierschränke mit Kompressor-Startkreisen

Während viele moderne Kühlschränke PTC-Starter (Positive Temperature Coefficient) anstelle von Kondensatoren verwenden, verwendet ein erheblicher Teil der älteren Kühlschränke, großen Gefriertruhen und gewerblichen Kühleinheiten weiterhin Kompressormotoren mit Kondensatorstart oder Kondensatorbetrieb. Bei diesen Konstruktionen wird ein CBB60-Kondensator – oder eine CBB61-Flachversion derselben Technologie – entweder als Dauerbetriebskondensator oder in Kombination mit einem elektrolytischen Startkondensator verwendet.

Bei großen Gefriertruhen (200 Liter und mehr) ist die Verwendung eines Betriebskondensators besonders wahrscheinlich, da ihre leistungsstärkeren Kompressoren von der Effizienzsteigerung profitieren, die ein Betriebskondensator bietet. Typische Werte für Betriebskondensatoren für Kühl- oder Gefrierschränke liegen zwischen 3µF bis 15µF bei 250VAC . Die niedrigere Nennspannung (250 V Wechselstrom gegenüber den bei Pumpenanwendungen üblichen 450 V Wechselstrom) ist angemessen, da Kühlschrankkompressormotoren im Vergleich zum Kondensator mit niedrigeren Spannungen arbeiten.

Es ist wichtig, den CBB60-Kondensator nicht mit dem elektrolytischen Startkondensator zu verwechseln, der manchmal in Kühlschränken zu finden ist. Der CBB60 ist ein Folienkondensator für den Dauerbetrieb – er bleibt im Normalbetrieb im Stromkreis. Im Gegensatz dazu ist ein elektrolytischer Startkondensator während des Motorstarts nur für den Bruchteil einer Sekunde im Stromkreis und muss über ein Relais oder ein PTC-Gerät abgeschaltet werden, sobald der Motor die Drehzahl erreicht hat.

Lüftungsventilatoren, Abluftventilatoren und Deckenventilatoren

Deckenventilatoren, industrielle Abluftventilatoren, Dachbodenlüftungsventilatoren und Dunstabzugshaubenventilatoren verwenden alle typischerweise einphasige Induktionsmotoren mit einer Permanent-Split-Kondensator-Konfiguration (PSC) – und der CBB60-Kondensator (oder seine nahe Variante, der CBB61) ist die Komponente, die diese Konfiguration zum Funktionieren bringt. Bei PSC-Motoren ist der Kondensator permanent mit der Hilfswicklung verbunden, wodurch die Phasenverschiebung entsteht, die ein Anlaufdrehmoment erzeugt und die Laufeffizienz aufrechterhält.

Bei einem Standard-Deckenventilator mit einer Motorleistung von 50 W bis 75 W ist normalerweise der Betriebskondensator erforderlich 2µF bis 4µF bei 250VAC . Größere industrielle Abluftventilatoren im Bereich von 100 W bis 370 W können Kondensatoren bis zu verwenden 8µF bis 12µF . Die Geschwindigkeitsregelung bei Deckenventilatoren wird häufig durch Umschalten zwischen verschiedenen Kondensatorwerten erreicht. Aus diesem Grund enthalten einige Motorgehäuse von Deckenventilatoren zwei oder drei Kondensatoren mit unterschiedlichen Werten, um niedrige, mittlere und hohe Geschwindigkeitseinstellungen bereitzustellen.

Die CBB61-Variante verdient hier eine Erwähnung, da es sich im Wesentlichen um die gleiche Polypropylen-Folienkondensatortechnologie wie beim CBB60 handelt, sie jedoch in einem flachen (rechteckigen) Gehäuse untergebracht ist und nicht im zylindrischen Formfaktor des CBB60. Der CBB61 wird häufiger in Deckenventilatoren und kleineren Lüftungsventilatoren verwendet, bei denen der Montageraum ein flaches Profil erfordert. Beide Typen weisen dieselben elektrischen Kerneigenschaften und dieselben Fehlermodi auf.

Werte des Deckenventilatorkondensators für verschiedene Geschwindigkeitseinstellungen

• Hohe Geschwindigkeit: Verwendet normalerweise den vollen Kapazitätswert (z. B. 4 µF)
• Mittlere Geschwindigkeit: reduzierte Kapazität durch Schalten oder angezapfte Wicklung (z. B. 3µF oder 2,5µF)
• Niedrige Geschwindigkeit: Mindestkapazität (z. B. 1,5 µF bis 2 µF)

Wenn ein Deckenventilator nur mit einer Geschwindigkeit läuft oder nicht mehr auf die Geschwindigkeitsregelung reagiert, ist ein defekter oder kurzgeschlossener Kondensator eines der ersten Dinge, die überprüft werden müssen. Kapazitätsdrift von mehr als ±5 % Eine Abweichung vom Nennwert wird bei Lüfteranwendungen im Allgemeinen als Grund für einen Austausch angesehen.

Andere Haushalts- und leichte gewerbliche Anwendungen

Über die oben genannten Hauptgerätekategorien hinaus kommt der CBB60-Kondensator in einer überraschend breiten Palette anderer motorbetriebener Geräte vor, die im und um das Haus herum zu finden sind. Jede dieser Anwendungen hat ihren eigenen typischen Kapazitätsbereich und ihre eigenen Spannungsanforderungen, aber alle haben das gleiche Grundbedürfnis: einen zuverlässigen, langlebigen Wechselstrom-Folienkondensator zur Unterstützung des einphasigen Motorbetriebs.

• Garagentoröffner: Der Kettenantriebs- oder Schraubenantriebsmotor in einem typischen Garagentoröffner für Privathaushalte (Nennleistung 350 W bis 750 W) verwendet häufig einen CBB60-Betriebskondensator Bereich von 5 µF bis 12 µF bei 250 VAC oder 450 VAC .
• Luftkompressoren: Tragbare und stationäre einphasige Luftkompressoren für Heimwerkstätten verwenden normalerweise sowohl einen Startkondensator (elektrolytisch) als auch einen Betriebskondensator (CBB60). Der CBB60-Betriebskondensator in einem 1-PS- bis 2-PS-Kompressor hat üblicherweise eine Nennleistung von 20µF bis 40µF bei 450VAC .
• Tauchpumpen: Bohrlochpumpen und Tauchsumpfpumpen verwenden typischerweise CBB60-Kondensatoren, die für den kontinuierlichen Eintauchbetrieb ausgelegt sind 10 µF bis 30 µF bei 450 VAC , oft mit einer höheren Temperaturtoleranz von 105°C.
• Luftentfeuchter: Der Kompressor und der Lüftermotor in einem Luftentfeuchter für Privathaushalte verwenden beide Betriebskondensatoren; Die Werte hängen von der Einheitsgröße ab, liegen aber häufig zwischen 2µF bis 8µF bei 370VAC oder 450VAC .
• Wärmepumpen: Ähnlich wie Klimaanlagen verwenden Wärmepumpen-Außengeräte CBB60-äquivalente Betriebskondensatoren sowohl am Kompressor als auch am Lüftermotor.
• Umwälzpumpen für Warmwasserbereiter: Solarwarmwasserbereitersysteme und Wasserheizsysteme mit kleinen Umwälzpumpen verwenden üblicherweise CBB60-Kondensatoren mit einer Nennleistung von 4µF bis 10µF bei 250VAC .
• Getreidetrockner und landwirtschaftliche Ventilatoren: Große Axialventilatoren, die in der Landwirtschaft und beim Getreidetransport eingesetzt werden, basieren häufig auf CBB60-Kondensatoren, manchmal in Kondensatorbänken für Hochleistungs-Dreiphasen-Simulationsschaltungen.

So identifizieren und überprüfen Sie einen CBB60-Kondensator in einem Gerät

Bei der Wartung eines der oben aufgeführten Geräte erfordert die Identifizierung des richtigen cbb60-Kondensators für den Austausch das Lesen von drei Schlüsselparametern auf dem Etikett der vorhandenen Komponente: Kapazität (in µF), Nennspannung (VAC) und manchmal die Nennfrequenz (50 Hz oder 60 Hz). Für einen sicheren und effektiven Betrieb müssen diese Werte exakt übereinstimmen oder innerhalb akzeptabler Toleranzen liegen.

Die Nennspannung des Ersatzkondensators muss sein gleich oder größer als das Original – niemals niedriger. Die Verwendung eines 250-VAC-Kondensators, wenn ein 450-VAC-Kondensator erforderlich ist, stellt ein Sicherheitsrisiko dar, das zu einem dielektrischen Durchschlag, einem Kondensatorausfall und einem Brand führen kann. In der Praxis ist es im Allgemeinen akzeptabel, einen 450-VAC-Kondensator in einer 250-VAC-Anwendung zu verwenden, da die höhere Nennspannung einen zusätzlichen Sicherheitsspielraum bietet, ohne die Kapazitätsleistung zu beeinträchtigen.

Die Kapazitätstoleranz für den CBB60-Austausch sollte innerhalb bleiben ±5 % of the rated value für Betriebskondensatoranwendungen. Eine deutliche Überschreitung der Nennkapazität führt dazu, dass der Motor überschüssigen Strom in die Hilfswicklung zieht; Eine deutliche Unterschreitung verringert das Drehmoment und die Startzuverlässigkeit. Für Kompressor- und Pumpenanwendungen, bei denen der Motorwirkungsgrad von entscheidender Bedeutung ist, ist eine Einhaltung von ±3 % vorzuziehen.

Schritt-für-Schritt-Kondensatorüberprüfungsprozess

1. Trennen Sie das Gerät von der Stromversorgung und lassen Sie es mindestens 5 Minuten lang stehen, bevor Sie einen Kondensator berühren – einige Kondensatoren behalten nach dem Abschalten der Stromversorgung eine gefährliche Ladung.
2. Entladen Sie den Kondensator vor der Handhabung sicher mit einem Entladewiderstand (typischerweise 10 kΩ bis 20 kΩ, 5 W), der über die Klemmen angeschlossen wird.
3. Lesen Sie das Etikett des vorhandenen Kondensators hinsichtlich Kapazität (µF), Spannung (VAC) und Temperaturwert.
4. Verwenden Sie ein Digitalmultimeter mit Kapazitätsmessfunktion, um die tatsächliche Kapazität des alten Kondensators zu messen. mit dem Nennwert vergleichen.
5. Wenn die gemessene Kapazität mehr als 5 % unter dem Nennwert liegt oder wenn der Kondensator physische Schäden aufweist (Ausbauchung, Rissbildung, Undichtigkeit), ersetzen Sie ihn.
6. Wählen Sie einen CBB60-Ersatzkondensator mit gleicher oder höherer Nennspannung und Kapazität innerhalb von ±5 % des Originals.
7. Überprüfen Sie, ob die physischen Abmessungen (Durchmesser und Länge für zylindrisches CBB60) zur Montagehalterung oder zum Gehäuse des Geräts passen.

CBB60 im Vergleich zu anderen Kondensatortypen: Warum diese spezielle Komponente verwendet wird

Eine häufige Frage von Technikern und neugierigen Hausbesitzern lautet: Warum gerade der CBB60-Kondensator und nicht ein Elektrolytkondensator oder ein Keramikkondensator? Die Antwort liegt in den grundlegenden elektrischen Anforderungen von Wechselstrommotor-Stromkreisen.

Elektrolytkondensatoren sind polarisiert – sie können nur Gleichspannung sicher verarbeiten, nicht Wechselspannung. Der Anschluss eines Elektrolytkondensators an die Wicklung eines Wechselstrommotors würde diesen schnell zerstören und eine Brand- oder Explosionsgefahr darstellen. Das Polypropylenfolien-Dielektrikum des CBB60 ist nicht polarisiert und verarbeitet Wechselspannung effizient, mit sehr niedrigem Innenwiderstand (ESR) und minimalem dielektrischen Verlust – Eigenschaften, die für den kontinuierlichen Wechselstrombetrieb entscheidend sind.

Keramikkondensatoren sind zwar ebenfalls unpolarisiert, aber nur in sehr kleinen Kapazitätswerten (Picofarad bis Mikrofarad) erhältlich und können nicht den Kapazitätsbereich von 5 µF bis 100 µF erreichen, der für motorbetriebene Anwendungen in den physikalischen Größen erforderlich ist, die für den Gerätegebrauch praktisch sind.

Der CBB60-Kondensator bietet ebenfalls selbstheilende Eigenschaften — eines der wichtigsten Merkmale für langfristige Zuverlässigkeit. Wenn an einem mikroskopischen Defekt ein geringfügiger dielektrischer Durchschlag auftritt, verdampft der metallisierte Elektrodenfilm im CBB60 lokal, wodurch der Defekt isoliert und die Isolierung wiederhergestellt wird. Dies verhindert, dass ein geringfügiger Defekt zu einem katastrophalen Ausfall führt. Die meisten CBB60-Kondensatoren sind für eine Lebensdauer von ausgelegt 100.000 Stunden unter normalen Betriebsbedingungen – weit über den Elektrolytkondensatoren, die in Startkreisen verwendet werden.

Vergleich: CBB60 im Vergleich zu anderen Kondensatortypen für Motoranwendungen

Was passiert, wenn ein CBB60-Kondensator in einem Haushaltsgeräte ausfällt?

Das Verständnis der Fehlermodi eines cbb60-Kondensators hilft bei der genauen Diagnose von Geräteproblemen, bevor teurere Reparaturen vorgenommen werden. Das Fehlerverhalten variiert je nachdem, wie der Kondensator ausfällt – offener Stromkreis, Kurzschluss oder allmählicher Kapazitätsverlust.

Fehler bei offenem Stromkreis

Wenn ein CBB60 ausfällt (die interne Verbindung wird unterbrochen), verliert der Motor seinen Betriebskondensator vollständig. Bei einem PSC-Motor (Deckenventilatoren, Fenster-ACs) startet der Motor nicht oder startet sehr langsam mit reduziertem Drehmoment. Bei einem Kompressormotor mit Kondensatorstart/Kondensatorbetrieb sinkt die Betriebseffizienz erheblich, was zu Überhitzung und Auslösung des Thermoschutzes führt. Leerlaufausfälle sind die häufigste Fehlerursache bei gealterten CBB60-Kondensatoren und werden in der Regel durch Ermüdung der internen Verbindung aufgrund thermischer Zyklen verursacht.

Kurzschlussfehler

Ein kurzgeschlossener CBB60-Kondensator ist seltener, aber gefährlicher. Es entsteht ein direkter niederohmiger Pfad über die Motorwicklung, der sofort zu Überstrom, durchgebrannten Sicherungen oder ausgelösten Leistungsschaltern führt. In schweren Fällen kann ein Kurzschluss in einem Kondensator so viel Wärme erzeugen, dass das Kondensatorgehäuse reißt oder explodiert. Aus diesem Grund verfügen CBB60-Kondensatoren für Motoranwendungen immer über interne Überdrucktrennmechanismen (OPD). – eine druckempfindliche interne Scheibe, die die Verbindung trennt, bevor es zu einem katastrophalen Ausfall kommt.

Allmählicher Kapazitätsverlust

Der heimtückischste Fehlermodus ist ein allmählicher Kapazitätsverlust aufgrund einer Verschlechterung der Dielektrizität im Laufe der Zeit – häufig verursacht durch längere Einwirkung erhöhter Temperaturen, hoher Luftfeuchtigkeit oder Überspannungsereignissen. Das Gerät arbeitet weiterhin, allerdings mit verringerter Effizienz: Eine Pumpe liefert eine geringere Durchflussmenge, eine Klimaanlage verbraucht bei gleicher Kühlleistung mehr Strom oder eine Waschmaschine braucht länger, um die volle Schleuderdrehzahl zu erreichen. Viele Hausbesitzer führen diese Symptome eher auf allgemeine Abnutzung als auf einen beschädigten Kondensator zurück, was zu unnötig hohen Stromrechnungen und vorzeitigem Motorverschleiß führt.
