CBB60-Kondensator für Wasserpumpe: Auswahl- und Austauschanleitung

Ja – a CBB60-Kondensator ist nicht nur mit Wasserpumpen kompatibel; es wurde speziell für sie entwickelt. Dieser Betriebskondensator ist die Standardwahl für einphasige Wechselstrom-Wasserpumpenmotoren, die in Brunnensystemen für Privathaushalte, Poolpumpen, Bewässerungsgeräten und Strahlpumpen zu finden sind. Ohne einen funktionierenden CBB60 können die meisten dieser Motoren nicht die Phasenverschiebung erzeugen, die zum Starten oder Aufrechterhalten einer effizienten Rotation erforderlich ist. Wenn Ihre Pumpe brummt, aber nicht startet, heiß läuft, Leistungsschalter auslöst oder einfach bei der Ankunft stromlos ist, ist ein ausgefallener CBB60-Betriebskondensator eine der ersten Komponenten, die getestet und ausgetauscht werden müssen.

Was ist ein CBB60-Kondensator und warum es für Pumpen wichtig ist

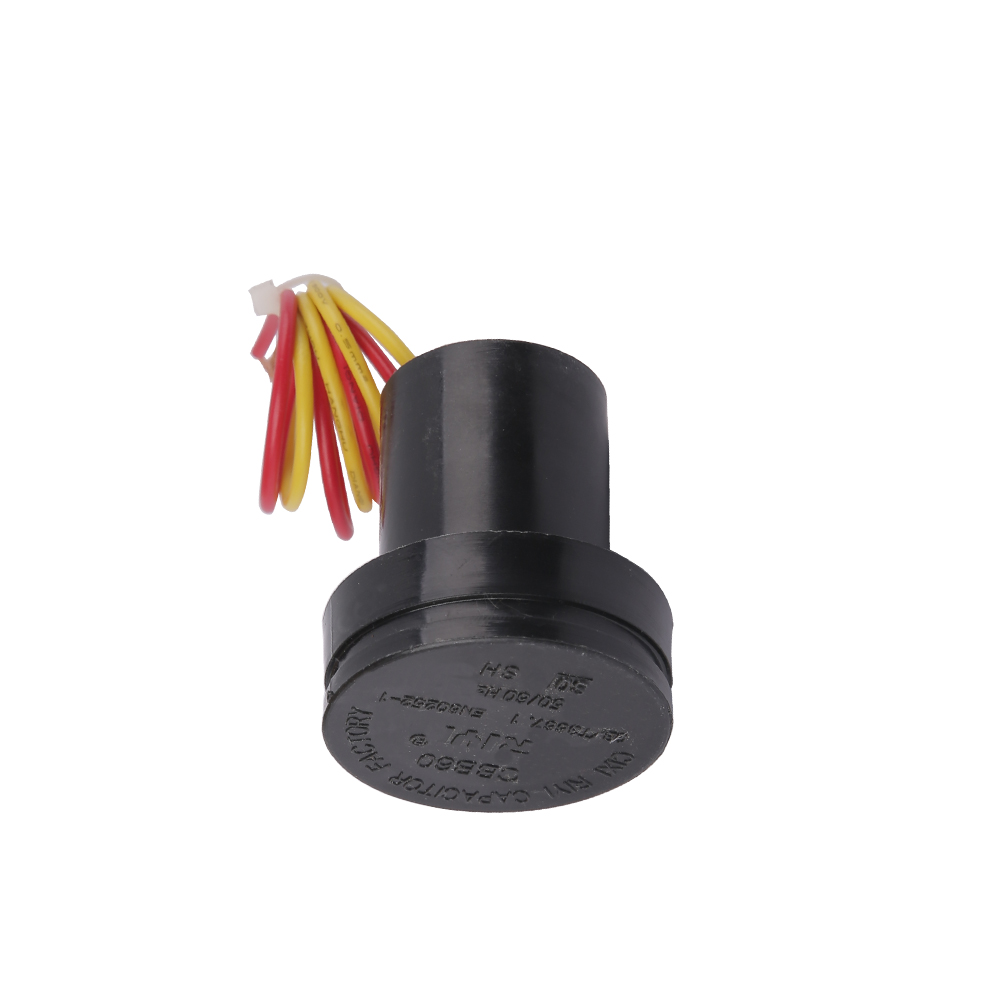

Ein CBB60-Kondensator ist ein metallisierter Polypropylenfolienkondensator, der in einem zylindrischen Kunststoffgehäuse untergebracht ist und für den Betrieb mit Wechselstrommotoren ausgelegt ist. Die Bezeichnung „CBB60“ folgt einem chinesischen nationalen Standardklassifizierungssystem (GB/T 3667), wobei „C“ für Kondensator steht, das zweite „B“ für Polypropylenfolien-Dielektrikum steht, das dritte „B“ für metallisierte Konstruktion steht und „60“ sich auf den Serienstandard für Wechselstrommotorkondensatoren bezieht.

Bei einem einphasigen Induktionsmotor – wie ihn die meisten Haushaltswasserpumpen verwenden – hat der Stator nur eine Hauptwicklung. Dadurch entsteht ein pulsierendes Magnetfeld, kein rotierendes. Ohne Phasenverschiebung kann der Rotor nicht bestimmen, in welche Richtung er sich drehen soll, und hat kein Startdrehmoment. Der CBB60-Betriebskondensator ist in Reihe mit der Hilfswicklung (Startwicklung) geschaltet und erzeugt die erforderliche elektrische Phasendifferenz von 90 Grad zwischen den beiden Wicklungen. Diese Phasendifferenz erzeugt ein rotierendes Magnetfeld, das bewirkt, dass sich der Rotor in eine bestimmte Richtung dreht und einen reibungslosen Betrieb unter Last gewährleistet.

Im Gegensatz zu Startkondensatoren (die elektrolytisch sind und beim Start nur kurz aktiviert werden) bleibt der CBB60 während des Betriebs kontinuierlich unter Strom. Das bedeutet, dass es der vollen Nennspannung und dem Wechselstromwelligkeitsstrom über längere Zeiträume – manchmal Stunden oder Tage am Stück – standhalten muss, ohne sich zu verschlechtern. Möglich macht dies sein Polypropylen-Foliendielektrikum geringerer Verlustfaktor, höherer Isolationswiderstand und weitaus bessere thermische Stabilität im Vergleich zu elektrolytischen Alternativen.

Wichtige elektrische Spezifikationen, die Sie einhalten müssen

Die Wahl des falschen Kondensators für einen Wasserpumpenmotor ist nicht nur ineffizient, sondern kann auch zum Durchbrennen der Motorwicklungen oder zum katastrophalen Ausfall des Kondensators selbst führen. Hier sind die Spezifikationen, die am wichtigsten sind:

Kapazitätswert (µF)

Dies ist die kritischste Spezifikation. Übliche Werte, die in Wasserpumpenanwendungen verwendet werden, reichen von 6µF bis 100µF , wobei die am häufigsten vorkommenden Werte 8 µF, 10 µF, 12 µF, 16 µF, 20 µF, 25 µF, 30 µF und 40 µF sind. Der richtige Wert wird vom Motorhersteller anhand der Wicklungsimpedanz, der Polzahl und des Nennstroms ermittelt. Achten Sie immer genau auf den Originalwert – die Verwendung eines Kondensators, der 20 % höher oder niedriger als angegeben ist, kann zu Überhitzung, verringertem Drehmoment oder Oszillationsgeschwindigkeit führen.

Die Toleranz beträgt typischerweise ±5 % für hochwertige CBB60-Geräte. Vermeiden Sie bei Präzisionsmotoranwendungen Kondensatoren mit einer Toleranz von ±10 % oder mehr.

Nennspannung (VAC)

Standard-CBB60-Kondensatoren für Wasserpumpen haben eine Nennleistung von 250VAC oder 450VAC . Für einphasige 120-V-Systeme ist eine Nennspannung von 250 V Wechselstrom das Minimum, aus Sicherheitsgründen werden jedoch 450 V Wechselstrom bevorzugt. Verwenden Sie für 220-V-240-V-Systeme nur Geräte mit einer Nennspannung von 450 V Wechselstrom. Ersetzen Sie niemals einen Kondensator mit niedrigerer Nennspannung, auch nicht vorübergehend – das Dielektrikum kann innerhalb von Millisekunden durchbrochen werden und einen Kurzschluss verursachen.

Frequenz (Hz)

Die meisten CBB60-Kondensatoren sind für 50 Hz oder 60 Hz oder beides ausgelegt. Nordamerikanische Pumpen laufen mit 60 Hz; Die meisten Länder Europas, Asiens und Afrikas arbeiten mit 50 Hz. Die Verwendung eines 50-Hz-Kondensators in einem 60-Hz-System ist im Allgemeinen akzeptabel, da die Reaktanz leicht abnimmt. Überprüfen Sie jedoch immer das Datenblatt.

Betriebstemperaturbereich

Standard-CBB60-Kondensatoren haben eine Nennleistung von -25°C bis 70°C . Wenn Ihre Pumpe in einem heißen Pumpenhaus, in der Nähe eines Kessels oder in einem warmen Klima betrieben wird, suchen Sie nach Geräten mit erweitertem Bereich, die für 85 °C oder sogar 105 °C ausgelegt sind. Eine thermische Verschlechterung oberhalb der Nenntemperatur ist eine der Hauptursachen für einen frühen Kondensatorausfall.

So erkennen Sie, ob Ihr CBB60-Betriebskondensator ausgefallen ist

Ein Kondensatorausfall in Wasserpumpenmotoren entwickelt sich oft schleichend, kann aber in manchen Fällen plötzlich und vollständig auftreten. Durch frühzeitiges Erkennen der Symptome können teure Motorschäden vermieden werden.

Symptom 1 – Motor brummt, startet aber nicht

Dies ist das klassische Anzeichen für einen Kondensatorausfall. Sie hören, wie der Motor eingeschaltet wird und ein leises Brummen erzeugt, aber die Welle dreht sich nicht. Wenn Sie die Pumpenwelle manuell drehen würden (bei ausgeschalteter Stromversorgung), würde der Motor einrasten und laufen – ein Beweis dafür, dass die Wicklungen intakt sind, aber das Startdrehmoment fehlt. Dies wird durch einen offenen Stromkreis oder einen stark beschädigten CBB60 verursacht, der die erforderliche Phasenverschiebung nicht mehr erzeugen kann.

Symptom 2 – Motor startet langsam oder hat Probleme unter Last

Ein Kondensator, der deutlich an Kapazität verloren hat (z. B. von 25 µF auf 18 µF), ermöglicht möglicherweise immer noch das Starten des Motors im Leerlauf, wird jedoch Probleme haben oder zum Stillstand kommen, wenn Wasserdruck ausgeübt wird. Dies äußert sich häufig in einer langsamen Hochlaufzeit, einem unregelmäßigen Betrieb oder einem Abschalten der Pumpe unter Druck.

Symptom 3 – Überhitzter Motor

Wenn die Kapazität von ihrem Nennwert abweicht, wird das Stromgleichgewicht zwischen Haupt- und Hilfswicklung gestört. Zum Ausgleich zieht der Motor überschüssigen Strom, wodurch Wärme entsteht. Ein Motor, der mit einem ausgefallenen oder defekten CBB60 läuft, kann Temperaturen erreichen, die 30–50 °C über dem normalen Betriebsniveau liegen , was den Ausfall der Isolierung und den Verschleiß der Lager beschleunigt.

Symptom 4 – Sichtbarer physischer Schaden

Überprüfen Sie den Kondensatorkörper direkt. Zu den häufigsten Anzeichen eines Versagens gehören:

• Ausbeulendes oder rissiges Kunststoffgehäuse
• Brandflecken oder Schmelzstellen rund um die Anschlüsse
• Öl oder Rückstände sickern aus der Basis (zeigt einen internen dielektrischen Durchschlag an)
• Korrodierte oder lose Anschlussverbindungen

Jeder dieser visuellen Hinweise erfordert einen sofortigen Austausch, unabhängig von den gemessenen Werten.

Symptom 5 – Leistungsschalter löst beim Motorstart aus

Ein kurzgeschlossener CBB60-Kondensator erzeugt einen nahezu vollständigen Kurzschluss im Motorwicklungsstromkreis und verursacht einen massiven Einschaltstrom, der sofort den Leistungsschalter auslöst oder die Sicherung durchbrennt. Wenn Ihre Pumpe bei jedem Startversuch ständig den Schaltkreisschutz auslöst, steht ein kurzgeschlossener Kondensator ganz oben auf der Liste der Übeltäter.

Testen eines CBB60-Kondensators mit einem Multimeter

Bevor Sie Geld für einen Ersatz ausgeben, stellen Sie sicher, dass tatsächlich der Kondensator defekt ist. Hier erfahren Sie, wie Sie es richtig testen.

Sicherheit geht vor: Entladen Sie den Kondensator

Berühren Sie niemals die Anschlüsse des Kondensators vor dem Entladen. Ein CBB60-Kondensator mit einer Nennspannung von 450 VAC kann eine Ladung aufnehmen, die einen schweren Stromschlag verursachen kann. Zur sicheren Entladung: Verwenden Sie bei vollständig abgeschalteter Stromversorgung einen Widerstand von 10 kΩ–20 kΩ (mindestens 5 W Nennleistung), der 5–10 Sekunden lang über die Anschlüsse geschaltet wird. Alternativ können Sie die Anschlüsse mit einem isolierten Schraubendreher kurz überbrücken – Sie werden einen kleinen Funken sehen, der normal ist und die Entladung bestätigt.

Verwendung des Kapazitätsmodus

Stellen Sie Ihr Digitalmultimeter auf den Kapazitätsmodus ein (normalerweise gekennzeichnet durch ein Symbol, das zwei parallelen Linien ähnelt). Trennen Sie den Kondensator vom Stromkreis und berühren Sie jeden Anschluss mit den Sonden. Ein fehlerfreier CBB60 sollte innerhalb von ±5–10 % seiner angegebenen Kapazität liegen. Beispielsweise sollte ein 25µF-Kondensator zwischen 22,5µF und 27,5µF anzeigen. Ein deutlich darunter liegender Wert – beispielsweise 15 µF bei einem 25 µF-Kondensator – weist auf eine erhebliche Verschlechterung hin. Ein Messwert von Null oder OL (Überlast) weist auf einen offenen Stromkreisfehler hin.

Verwenden des Widerstandsmodus als grundlegende Prüfung

Wenn Ihr Multimeter keine Kapazitätsfunktion hat, wechseln Sie in den Widerstandsmodus (Ω) im hohen Bereich (200 kΩ oder höher). Berühren Sie mit den Sonden die Anschlüsse. Ein guter Kondensator zeigt einen Widerstandsanstieg von nahezu Null auf mehrere hundert Kiloohm, wenn er über die Batterie des Messgeräts aufgeladen wird. Dieses Ladeverhalten bestätigt, dass der Kondensator nicht kurzgeschlossen oder offen ist. Ein Messwert, der bei Null bleibt (kurzgeschlossen) oder ohne Ladeverhalten sofort auf OL springt (offen), weist auf einen Fehler hin. Diese Methode bestätigt nicht den Kapazitätswert, sondern nur die Grundfunktionalität.

Schritt-für-Schritt-Ersatzprozess für Wasserpumpenkondensatoren

Der Austausch eines CBB60-Betriebskondensators ist eine der einfachsten Reparaturen an einer Wasserpumpe, die Sie selbst durchführen können. Der gesamte Vorgang dauert in der Regel weniger als 30 Minuten.

1. Trennen Sie die Stromversorgung — Schalten Sie den Leistungsschalter zur Pumpe aus und überprüfen Sie ihn mit einem Spannungsprüfer. Verlassen Sie sich nicht nur auf einen Schalter.
2. Suchen Sie den Kondensator — Bei den meisten Wasserpumpen sitzt der CBB60-Kondensator in einem kleinen Gehäuse am Motorgehäuse und ist oft mit einem Metallband oder einer Metallklammer gesichert. Entfernen Sie die Abdeckung, um sie freizulegen.
3. Fotografieren Sie die Verkabelung — Bevor Sie etwas trennen, machen Sie ein klares Foto der Klemmenanschlüsse. CBB60-Kondensatoren für Pumpen haben normalerweise zwei oder drei Anschlüsse. Die meisten sind unpolar (Klemmen sind austauschbar), aber eine Bestätigung vor dem Trennen vermeidet Verwirrung.
4. Entladen Sie den Kondensator — Verwenden Sie wie oben beschrieben einen Entladewiderstand oder überbrücken Sie die Anschlüsse vorsichtig, um gespeicherte Ladung zu entfernen.
5. Entfernen Sie den alten Kondensator — Trennen Sie die Kabel (notieren oder fotografieren Sie, welches Kabel zu welcher Klemme führt), lösen Sie den Befestigungsgurt und entfernen Sie das alte Gerät.
6. Installieren Sie den neuen CBB60 — Setzen Sie den Ersatz in der gleichen Ausrichtung ein, ziehen Sie das Befestigungsband fest und schließen Sie die Drähte gemäß Ihrem Foto wieder an. Bei unpolaren Einheiten mit zwei Anschlüssen spielt die Reihenfolge der Drähte elektrisch keine Rolle.
7. Testen Sie die Pumpe — Stellen Sie die Stromversorgung wieder her und beobachten Sie, dass die Pumpe ordnungsgemäß startet, einen normalen Betriebsstrom aufweist (mit einer Strommesszange messen, falls verfügbar) und dass keine Überhitzung oder ungewöhnliche Geräusche auftreten.

Physische Größe und Überlegungen zur Montage

CBB60-Kondensatoren sind in standardisierten zylindrischen Abmessungen erhältlich. Übliche Durchmesser sind 35 mm, 40 mm und 50 mm, mit Höhen zwischen 60 mm und 115 mm. Höhere Kapazitätswerte beanspruchen größere Gehäuse. Wenn Sie einen Ersatz bestellen, vergewissern Sie sich, dass die physischen Abmessungen zur Montagehalterung Ihrer Pumpe passen. Ein Kondensator mit den richtigen elektrischen Nennwerten, aber 10 mm zu hoch, passt nicht in das Originalgehäuse Überprüfen Sie daher immer beide Spezifikationen.

CBB60-Kondensator im Vergleich zu anderen Kondensatortypen für Motoranwendungen

Nicht alle Motorkondensatoren sind gleich. Das Verständnis der Unterschiede erklärt, warum die CBB60 die richtige und einzig geeignete Wahl für den Dauerbetrieb von Wasserpumpen ist.

CBB65 und CBB61 haben die gleiche Folienkonstruktion wie CBB60, unterscheiden sich jedoch im Gehäusedesign und in der typischen Anwendung. Der CBB65 verwendet einen Aluminiumbehälter für eine bessere Wärmeableitung in Kompressorumgebungen; Der CBB61 ist flach und für Lüfterflügelmotoren konzipiert. Der Austausch eines CBB65 durch einen CBB60 ist elektrisch möglich, wenn die Kapazitäts- und Spannungswerte übereinstimmen , aber der physische Formfaktor passt möglicherweise nicht. Ersetzen Sie niemals einen CD60-Startkondensator als Betriebskondensator – das elektrolytische Dielektrikum wird innerhalb von Minuten im Dauerbetrieb überhitzen und ausfallen.

Faktoren, die zu einem vorzeitigen Ausfall des CBB60-Kondensators in Pumpen führen

Wenn Sie verstehen, warum Kondensatoren vorzeitig ausfallen, können Sie die Lebensdauer verlängern und einen wiederholten Austausch vermeiden.

Spannungsspitzen und Leitungstransienten

Durch Blitzeinschläge, Netzumschaltungen und Gegen-EMF-Spitzen des Motors kann das Kondensatordielektrikum Spannungsspitzen ausgesetzt werden, die weit über seinen stationären Nennwert hinausgehen. Ein einzelner Spannungsstoß bei der doppelten Nennspannung kann zu einem teilweisen dielektrischen Durchschlag führen und so die Kapazität dauerhaft verringern. In Gebieten mit häufigen Stürmen oder instabiler Stromversorgung ist die Installation eines für Motorlasten ausgelegten Überspannungsschutzes vor der Pumpe eine praktische Schutzmaßnahme.

Betrieb oberhalb der Nenntemperatur

Jeder Anstieg um 10 °C über die Nennbetriebstemperatur halbiert ungefähr die erwartete Lebensdauer des Kondensators – ein bewährtes Prinzip, das als Arrhenius-Regel für die Alterung von Kondensatoren bekannt ist. Ein Standard-CBB60 mit einer Temperatur von 70 °C, der in einem Pumpenhaus aufgestellt wird, das im Sommer 80 °C erreicht, altert doppelt so schnell wie erwartet. Wählen Sie für Installationen in warmen Umgebungen immer Kondensatoren mit einer Nenntemperatur von 85 °C oder höher.

Häufiges Start-Stopp-Radfahren

Durch Druckschalter gesteuerte Wasserpumpen in Systemen mit zu kleinen oder durchnässten Drucktanks können Dutzende Male pro Stunde ein- und ausgeschaltet werden. Bei jedem Startereignis wird der Kondensator einem Einschaltstromstoß ausgesetzt. Obwohl CBB60-Kondensatoren dafür ausgelegt sind, Systeme fahren mehr als 20–30 Mal pro Stunde Dies kann zu einer übermäßigen Belastung des Dielektrikums führen. Wenn Ihre Pumpe nur kurze Zyklen hat, verringert die Reparatur des Druckbehälters (Aufladen oder Ersetzen der Blase) die Belastung des Kondensators erheblich.

Eindringen von Feuchtigkeit und Feuchtigkeit

CBB60-Kondensatoren verfügen über ein abgedichtetes Kunststoffgehäuse. Bei jahrelangem Betrieb in feuchten Pumpenschächten oder Außengehäusen kann jedoch Feuchtigkeit in die Klemmeneintrittspunkte eindringen. Feuchtigkeit im Inneren des Gehäuses erhöht die dielektrischen Verluste und fördert die elektrochemische Korrosion des inneren metallisierten Films. Kondensatoren in feuchten Umgebungen sollten jährlich überprüft und alle 5–7 Jahre proaktiv ausgetauscht werden, auch wenn sie funktionsfähig erscheinen.

Falscher Kapazitätswert installiert

Der Einbau eines Kondensators mit einem höheren als dem angegebenen Kapazitätswert erhöht den Strom durch die Hilfswicklung über die Auslegungsgrenze hinaus, was dazu führt, dass diese Wicklung und der Kondensator selbst heiß laufen. Die Einstellung eines niedrigeren Werts erhöht den Hauptwicklungsstrom. Jeder Fehler beschleunigt den Ausfall sowohl des Kondensators als auch der Motorwicklungen. Verwenden Sie immer den exakten µF-Wert, der vom Motorhersteller angegeben wird – Runden Sie niemals auf, weil Sie davon ausgehen, dass mehr besser ist.

Qualitätsstandards und Zertifizierungen, auf die Sie beim Kauf achten sollten

Der Markt für CBB60-Kondensatoren umfasst ein breites Spektrum an Qualitätsstufen. Hier erfahren Sie, was Sie vor dem Kauf überprüfen sollten.

• CQC-Zertifizierung — Das Zeichen des China Quality Certification Center ist die Grundlage für in China hergestellte Kondensatoren. Namhafte Hersteller vermerken dies auf dem Etikett.
• CE-Kennzeichnung — Erforderlich für Produkte, die im Europäischen Wirtschaftsraum verkauft werden. Bestätigt, dass der Kondensator die EU-Sicherheits- und EMV-Richtlinien erfüllt.
• UL-Listung — Underwriters Laboratories-Zertifizierung für den Einsatz auf dem nordamerikanischen Markt. Wichtig für die Versicherungseinhaltung bei Wohnanlagen.
• VDE-Zulassung — Deutsche Zertifizierungsstelle; häufig bei Kondensatoren, die in europäischen Industrieanlagen verwendet werden.
• Selbstheilender metallisierter Film — Achten Sie in der Produktbeschreibung explizit auf „Selbstheilung“. Diese Eigenschaft bedeutet, dass geringfügige lokale dielektrische Durchschläge dazu führen, dass der Metallfilm an der Fehlerstelle verdampft und der Defekt automatisch behoben wird, anstatt sich als harter Kurzschluss auszubreiten. Dies ist ein wichtiges Sicherheitsmerkmal bei Motorbetriebskondensatoren.
• Flammhemmendes Gehäuse — Das Kunststoffgehäuse sollte aus flammhemmendem Material (UL94 V-0-zertifiziert) bestehen, das die Ausbreitung von Feuer im Falle eines katastrophalen Ausfalls begrenzt.

Vermeiden Sie Kondensatoren von unbekannten Lieferanten ohne Zertifizierungszeichen, vagen Spezifikationen oder deutlich unter dem Marktdurchschnitt liegenden Preisen. Ein CBB60-Kondensator für einen 1-PS-Pumpenmotor kostet je nach Quelle und Zertifizierung zwischen 5 und 20 US-Dollar. Geräte mit einem Preis von 1 bis 2 US-Dollar für die gleichen Spezifikationen sollten mit großer Skepsis betrachtet werden – beeinträchtigte dielektrische Materialien und zu kleine Anschlüsse sind häufige Kostensenkungsmaßnahmen, die zu einem frühen Ausfall oder einer Brandgefahr führen.

Verdrahtungskonfigurationen für CBB60-Kondensatoren in verschiedenen Pumpenmotortypen

Während die Grundfunktion des CBB60 bei allen Einphasenmotoren gleich ist, variieren die Verdrahtungskonfigurationen je nach Motordesign.

Motor mit Permanent-Split-Kondensator (PSC).

Dies ist die häufigste Konfiguration bei Wasserpumpen. Der CBB60-Betriebskondensator ist sowohl für den Start als auch für den Betrieb permanent in Reihe mit der Hilfswicklung geschaltet. Es gibt keinen Startkondensator und keinen Fliehkraftschalter. Die Schaltung ist einfach: Leitung 1 verbindet ein Ende der Hauptwicklung und einen Anschluss des Kondensators; der andere Kondensatoranschluss ist mit einem Ende der Hilfswicklung verbunden; Leitung 2 (Neutralleiter) wird an die anderen Enden beider Wicklungen angeschlossen.

Kondensatorstart, Kondensatorlaufmotor (CSCR).

Größere Pumpenmotoren (normalerweise über 1 PS) verwenden manchmal sowohl einen Startkondensator (CD60, elektrolytisch) als auch einen Betriebskondensator (CBB60). Der Startkondensator wird durch einen Fliehkraftschalter abgeschaltet, sobald der Motor etwa 75–80 % der Synchrondrehzahl erreicht. Der CBB60 bleibt für die Dauer des Betriebs im Stromkreis. In dieser Konfiguration sind die beiden Kondensatoren während des Startvorgangs parallel geschaltet, was zu einer viel höheren Gesamtkapazität und einem viel höheren Startdrehmoment führt, bevor der Startkondensator abfällt.
