1 Mikrofarad-Kondensator-Leitfaden: CBB60-Spezifikationen, Verwendungszwecke und Tipps zum Austausch

Was ist ein 1-Mikrofarad-Kondensator und warum ist er wichtig?

A 1 Mikrofarad (1 µF) Kondensator speichert ein Millionstel Farad elektrischer Ladung. Das klingt vielleicht trivial klein, stellt aber in der Praxis einen der vielseitigsten Kapazitätswerte in der Elektronik dar – nützlich für Zeitschaltkreise, Signalkopplung, Audiofilterung, Stromversorgungsentkopplung und Motorphasenverschiebungsanwendungen. Wenn jemand von einer „1 µF-Obergrenze“ spricht, meint er normalerweise eine Komponente, die Aufgaben im niedrigen bis mittleren Frequenzbereich präzise und mit minimalem Energieverlust erledigt.

Um die Skala in einen Zusammenhang zu bringen: Ein Farad ist eine enorme Kapazitätsmenge, die in diskreten Bauteilen so gut wie nie vorkommt. Ein Mikrofarad entspricht 10⁻⁶ Farad und liegt bequem zwischen Keramikkappen im Picofarad-Bereich, die für die HF-Filterung verwendet werden, und den Elektrolytkondensatoren im Hunderter-Mikrofarad-Bereich, die zur Glättung der Massenleistung verwendet werden. Genau in diesem Mittelweg glänzt 1 µF – leistungsfähig genug, um sinnvoll mit niederfrequenten Wechselstromsignalen zu interagieren, und kompakt genug, um in allem zu vorkommen, von Smartphone-Schaltkreisen bis hin zu Motorplatinen von Waschmaschinen.

Die CBB60-Kondensator Familie, die auf der Technologie metallisierter Polypropylenfolie basiert, kommt häufig im Bereich von 1 µF bis 100 µF vor. A 1 µF CBB60-Kondensator wird typischerweise in Hilfswicklungen von Leichtlastmotoren, Lüftersteuerplatinen und Pumpenschaltungen mit geringer Leistung eingesetzt, wo ein stabiler, langlebiger Folienkondensator günstigere Alternativen übertrifft. Das Verständnis, wie sich der 1-Mikrofarad-Wert in diesen Kontexten verhält, ist die Grundlage für die korrekte Auswahl, Prüfung und den korrekten Austausch dieser Komponenten.

Die Microfarad Unit Explained: Scale, Conversion, and Practical Reference

Die farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Mikrofarad (µF oder uF) : 1 × 10⁻⁶ F – wird in Motorkondensatoren, Audiokopplung und Netzteilfilterung verwendet
• Nanofarad (nF) : 1 × 10⁻⁹ F – wird in Zeitschaltkreisen und Hochfrequenzfiltern verwendet; 1 µF = 1.000 nF
• Pikofarad (pF) : 1 × 10⁻¹² F – wird in HF-, Antennenschaltungen und Quarzoszillatoren verwendet; 1 µF = 1.000.000 pF

Ein 1-µF-Kondensator mit der Aufschrift „105“ auf seinem Gehäuse (üblich bei Keramik-Mehrschichttypen) verwendet die Code-Neintation: Die ersten beiden Ziffern geben die Mantisse (10) an, und die dritte Ziffer gibt den Exponenten von 10 in Pikofarad an (5 = 10⁵ pF = 100.000 pF = 0,1 µF). Ein Teil, der direkt mit „1µF“ gekennzeichnet ist oder neben dem µF-Symbol eine „1,0“ trägt, ist eindeutig. Lesen Sie die Einheitenmarkierung immer sorgfältig durch – die Verwechslung von µF mit nF auf einem Motorkondensator kann dazu führen, dass eine Komponente eine 1.000-mal zu geringe Kapazität aufweist, was dazu führt, dass der Motor überhaupt nicht startet.

Bei Motoranwendungen liegen die Kapazitätswerte je nach Motorgröße typischerweise zwischen 1 µF und 100 µF. Ein Deckenventilator benötigt möglicherweise 1 µF bis 5 µF; ein kleiner einphasiger Pumpenmotor benötigt möglicherweise 4 µF bis 16 µF; Ein Trommelmotor einer Waschmaschine normaler Größe verbraucht üblicherweise 8 µF bis 25 µF. Der 1-µF-Wert entspricht daher dem kleinsten praktischen Motorkondensatorbereich – Hilfsventilatoren, kleine Wasserpumpen und Induktionsmotoren mit geringer Last

Wie der CBB60-Kondensator funktioniert und wo 1 µF hineinpasst

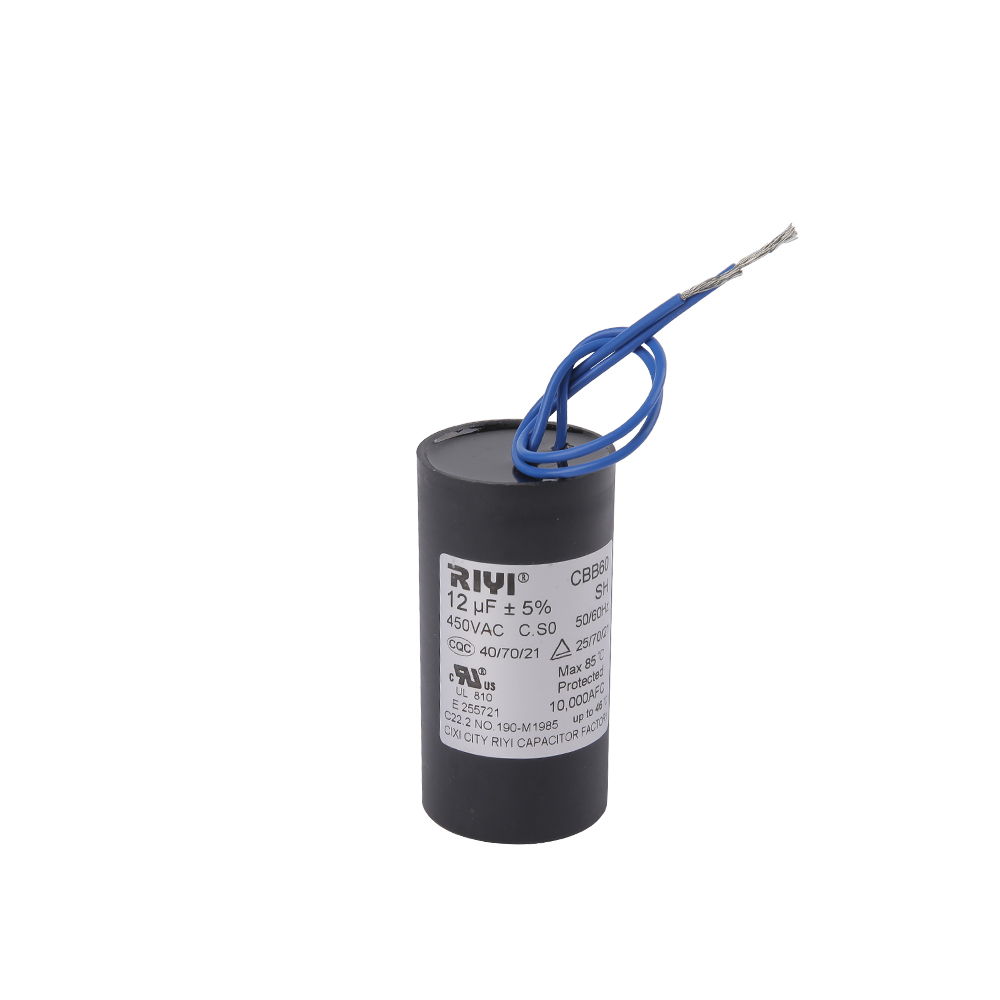

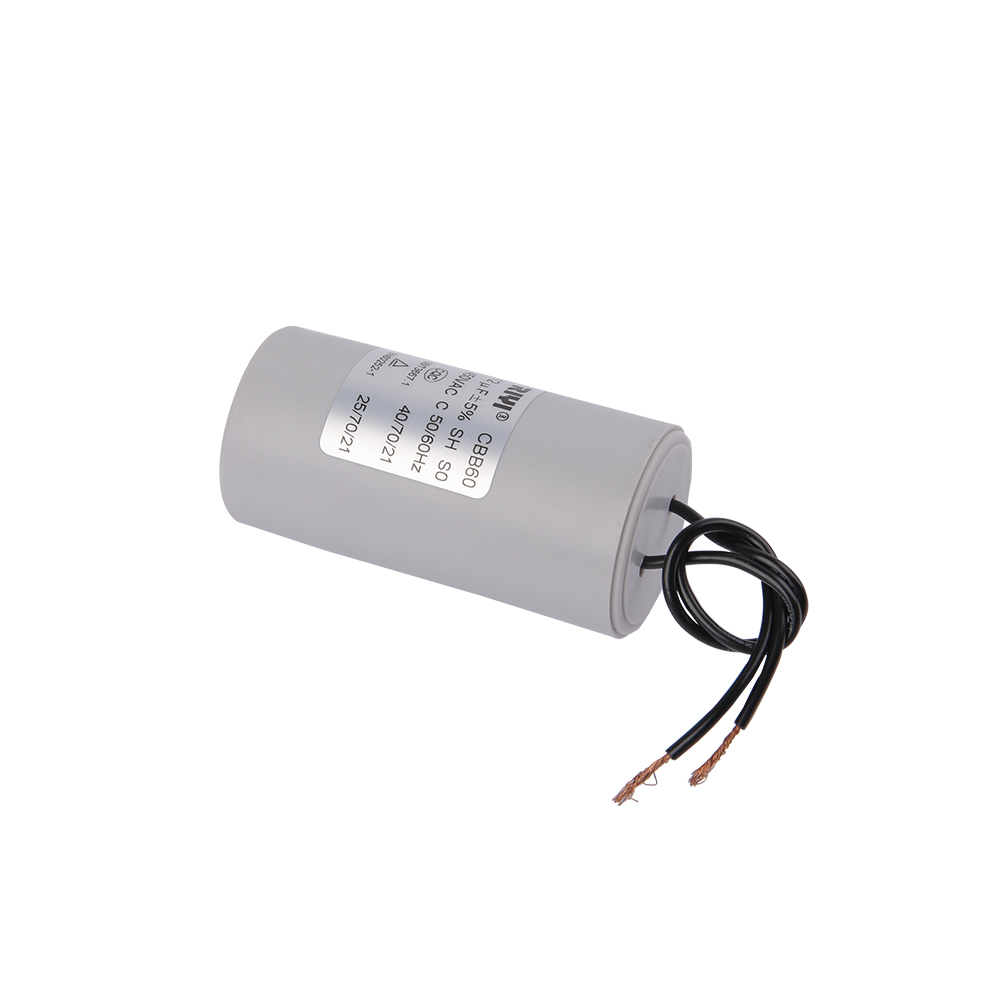

Die CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

Die core function of a CBB60 capacitor in a single-phase motor is Phasenverschiebung . Ein einphasiges Wechselstromnetz allein kann kein rotierendes Magnetfeld erzeugen, sondern nur ein oszillierendes. Durch die Reihenschaltung eines Kondensators mit der Hilfswicklung (Startwicklung) wird der Strom durch diese Wicklung um etwa 90 Grad relativ zum Hauptwicklungsstrom verschoben. Diese Phasendifferenz erzeugt eine Zweiphasennäherung, die ausreicht, um ein rotierendes Magnetfeld zu erzeugen und ein Startdrehmoment zu erzeugen.

Mit 1 µF erzeugt ein CBB60-Kondensator einen relativ geringen Phasenverschiebungsbeitrag, der für Motoren mit geringem Anlaufdrehmomentbedarf und kleinen Hilfswicklungen geeignet ist. Seine Reaktanz (Xc) bei 50 Hz kann wie folgt berechnet werden:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3.183 Ohm

Bei 60 Hz sinkt dieser auf etwa 2.653 Ohm. Diese hohe Impedanz bedeutet, dass ein 1-µF-Kondensator nur einen geringen Blindstrom fließen lässt – geeignet für kleine Motoren, bei denen der Hilfswicklungswiderstand und die Induktivität selbst hoch sind. Die Kombination eines 1-µF-CBB60-Kondensators mit einem Motor, der 10 µF benötigt, würde zu einem stark verringerten Anlaufdrehmoment, möglicherweise zu Brummgeräuschen, einer Überhitzung der Hilfswicklung und schließlich zu einem Motorausfall führen.

Selbstheilungseigenschaften von metallisiertem Film

Einer der entscheidenden Vorteile der CBB60-Konstruktion ist die Selbstheilung. Wenn ein mikroskopischer Defekt oder ein lokaler dielektrischer Durchschlag auftritt, verdampft die dünne Aluminium- oder Zinkmetallisierung um den Fehler herum aufgrund der freigesetzten Energie fast augenblicklich. Dadurch wird der Defekt isoliert und das Dielektrikum wiederhergestellt, wodurch katastrophale Kurzschlüsse verhindert werden. Ein einziges Selbstheilungsereignis führt zu einer vernachlässigbaren Verringerung der Kapazität – oft weniger als 0,01 % – was bedeutet, dass der Kondensator auch nach zahlreichen kleineren Fehlerereignissen im Laufe seiner Lebensdauer weiterhin zuverlässig funktioniert.

Diese Selbstheilungseigenschaft ist einer der Gründe, warum CBB60-Kondensatoren im Dauerbetrieb des Motors gegenüber Papier- oder Aluminium-Elektrolytkondensatoren bevorzugt werden. Ein typischer hochwertiger CBB60-Kondensator ist für ausgelegt 60.000 Stunden oder mehr Dauerbetrieb bei Nenntemperatur, verglichen mit 2.000–5.000 Stunden bei typischen Aluminium-Elektrolytkondensatoren unter ähnlichen Bedingungen.

Wichtige Spezifikationen, die bei der Auswahl eines 1-Mikrofarad-CBB60-Kondensators zu beachten sind

Die Auswahl des richtigen 1-µF-Kondensators für eine Motoranwendung geht über die Anpassung der Kapazitätszahl hinaus. Mehrere voneinander abhängige Spezifikationen bestimmen, ob die Komponente sicher funktioniert und ihre Nennlebensdauer überdauert.

Nennspannung: Sicher höher, niemals niedriger

Eine häufige Frage beim Austausch eines 1-µF-CBB60-Kondensators ist, ob ein Gerät mit höherer Nennspannung das Original ersetzen kann. Die Antwort lautet: Ja – der Austausch einer 250-VAC-Einheit durch eine 450-VAC-Einheit ist durchaus akzeptabel und bietet tatsächlich einen größeren Sicherheitsspielraum. Die Nennspannung stellt die maximale Spannung dar, der das Dielektrikum dauerhaft ohne Durchschlag standhalten kann. Die Verwendung eines 450-VAC-Kondensators in einem 230-V-Stromkreis bedeutet lediglich, dass das Dielektrikum deutlich unterhalb seiner Belastungsgrenze arbeitet, was häufig die Lebensdauer verlängert. Ersetzen Sie niemals eine niedrigere Nennspannung: Ein 250-VAC-Kondensator in einem 370-V-Stromkreis wird wahrscheinlich schnell ausfallen und könnte katastrophale Folgen haben.

Kapazitätstoleranz und Motorleistung

Motorkonstrukteure geben Kapazitätswerte mit Toleranzen an, üblicherweise ±5 % oder ±10 %, da der Kondensator mit der Wicklungsimpedanz des Motors interagiert, um die Phasenverschiebung zu erzeugen. Ein 1-µF-Kondensator mit einer Toleranz von ±10 % könnte irgendwo zwischen 0,9 µF und 1,1 µF messen. Für die meisten kleinen Lüfter- oder Pumpenmotoren ist dieser Bereich akzeptabel. Für präzise Motorsteuerungsanwendungen – Antriebe mit variabler Drehzahl, HVAC-Scrollkompressoren oder medizinische Geräte – sind jedoch engere Toleranzen (±5 % oder sogar ±2 %) erforderlich, um über den gesamten Betriebstemperaturbereich hinweg ein konstantes Drehmoment und einen konstanten Wirkungsgrad aufrechtzuerhalten.

CBB60-Kondensator im Vergleich zu anderen Motorkondensatortypen

Die CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 vs. CBB61

Sowohl CBB60 als auch CBB61 verwenden metallisierte Polypropylenfolie als Dielektrikum und unterliegen IEC 60252-1. Der einzige strukturelle Unterschied liegt im Formfaktor: CBB60 ist zylindrisch, CBB61 ist rechteckig (kastenförmig). Elektrisch ist ein CBB61 1 µF 250 VAC-Gerät mit einem CBB60 1 µF 250 VAC-Gerät austauschbar, sofern Sicherheitsklasse, Klimakategorie und Anschlusskonfiguration übereinstimmen. Der praktische Aspekt ist die mechanische Passung – unabhängig davon, ob die Montagehalterung im Gerät einen Zylinder oder eine flache Box aufnimmt.

CBB60 vs. CBB65

Die CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 vs. CD60 Elektrolytischer Startkondensator

Die CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Anwendungen, bei denen ein 1-Mikrofarad-Kondensator die richtige Wahl ist

Die 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Hilfswicklungskreise für kleine einphasige Motoren

Deckenventilatoren, Abluftventilatoren, kleine Tischventilatoren und Kreiselpumpen mit geringer Leistung sind die häufigsten Einsatzgebiete für einen 1-µF-Kondensator im Motorbetrieb. Diese Motoren haben kleine Hilfswicklungen mit relativ hoher Impedanz, was bedeutet, dass ein großer Kondensator einen Überstrom im Hilfsstromkreis verursachen würde. Eine 1-µF-Einheit liefert genau die richtige Blindstromstärke, um eine effektive Phasenverschiebung zu erzeugen, ohne die Wicklungsisolierung zu belasten. Einige Lüftermotoren mit mehreren Drehzahlen verwenden Kondensatornetzwerke – zum Beispiel einen 1-µF- und einen 2-µF-Kondensator, die in unterschiedlichen Kombinationen geschaltet sind –, um drei unterschiedliche Drehzahleinstellungen zu erreichen.

Timing- und Oszillatorschaltungen

In der klassischen 555-Timer-IC-Schaltung wird die Zeitkonstante durch die Formel t = 1,1 × R × C festgelegt. Mit einem 1-µF-Kondensator und einem 100-kΩ-Widerstand beträgt die Ausgangsimpulsbreite etwa 0,11 Sekunden – ein häufig benötigtes Intervall in industriellen Timern, Relaisverzögerungsschaltungen und sequentiellen Steuerungssystemen. Der Wechsel von einem 1-µF-Kondensator zu einem 10-µF-Kondensator im selben Schaltkreis verzehnfacht diese Verzögerung auf 1,1 Sekunden. Dies macht 1 µF zu einem natürlichen „Einheitsschritt“ für das Design von Zeitschaltkreisen und bietet einen intuitiven Maßstab für die Berechnung.

Audiosignalkopplung und -filterung

In der Audioelektronik dient ein 1 µF-Kondensator als Koppelelement zur Bildung eines Hochpassfilters. Gepaart mit einer 10-kΩ-Last liegt die Grenzfrequenz von -3 dB bei etwa 16 Hz – ganz am unteren Ende des hörbaren Bereichs. Aus diesem Grund sind 1-µF-Kopplungskondensatoren in Audioverstärkerdesigns weit verbreitet, bei denen das Ziel darin besteht, alle hörbaren Frequenzen durchzulassen und gleichzeitig jeglichen DC-Offset zu blockieren, der den Arbeitspunkt nachfolgender Stufen verschieben würde. Folienkondensatoren – einschließlich der in der CBB60-Konstruktion verwendeten Polypropylenfolie – werden aufgrund ihrer im Vergleich zu Elektrolyttypen geringen Verzerrung häufig für die Audiokopplung bevorzugt.

Entkopplung der Stromversorgung

Bei Mixed-Signal- und analogen Stromversorgungsdesigns unterdrückt ein 1-µF-Entkopplungskondensator, der nahe am Stromanschluss eines ICs platziert ist, Mittelfrequenzrauschen im Bereich von 100 kHz bis zu mehreren MHz, das ein größerer Massenelektrolyt nicht schnell genug bewältigen kann. Es ist üblich, an jeder Versorgungsschiene einen 100-µF-Elektrolytkondensator (Bulk) mit einem 1-µF-Keramik- oder Folienkondensator (Mittelfrequenz) und einem 100-nF-Keramikkondensator (Hochfrequenz) zu paaren, um mit drei Komponenten drei Frequenzdekaden abzudecken.

Steuerplatinen für Lüfter und Motoren mit variabler Drehzahl

Elektronische Drehzahlregler für Deckenventilatoren und Kleingerätemotoren enthalten häufig einen 1 µF-Polypropylenfolienkondensator in ihren Überspannungsschutzschaltungen. Diese Snubber unterdrücken Spannungsspitzen, die entstehen, wenn induktive Motorwicklungen durch TRIAC- oder Transistorgeräte geschaltet werden. Ohne den Überspannungsschutzkondensator können diese Spannungsspitzen in Mikrosekunden mehrere hundert Volt überschreiten und das Schaltgerät zerstören. Ein 1-µF-Kondensator gepaart mit einem Vorwiderstand (oft 10–100 Ω) ist eine Standard-Überspannungsschutzkonfiguration für Motoren im Leistungsbereich von 50–500 W.

So testen Sie einen 1-Mikrofarad-Kondensator mit einem Multimeter

Mit einem modernen Digitalmultimeter, das über eine Kapazitätsmessfunktion verfügt, ist es einfach, vor oder nach der Installation zu überprüfen, ob ein 1-µF-Kondensator ordnungsgemäß funktioniert. Der Vorgang dauert weniger als fünf Minuten und kann bestätigen, ob eine vermutete fehlerhafte Komponente tatsächlich defekt ist – oder ob der Fehler an einer anderen Stelle im Stromkreis liegt.

1. Strom trennen: Testen Sie niemals einen Kondensator, während der Stromkreis unter Spannung steht. Warten Sie bei Kondensatoren in Motorstromkreisen außerdem 30 Sekunden nach der Stromunterbrechung, bevor Sie die Klemmen berühren – eine Restladung kann bestehen bleiben.
2. Kondensator entladen: Bei einem 1-µF-Kondensator reicht ein über die Anschlüsse geschalteter 10-kΩ-Widerstand für 2–3 Sekunden aus, um die Restspannung auf einen sicheren Wert zu bringen. Größere Kondensatoren erfordern längere Entladezeiten.
3. Stellen Sie das Multimeter ein: Wechseln Sie in den Kapazitätsmessmodus (CAP oder µF). Bei einigen Messgeräten muss ein Bereich ausgewählt werden; Wählen Sie den niedrigsten Bereich, der 1 µF anzeigen kann, typischerweise den 2 µF- oder 10 µF-Bereich.
4. Anschließen und messen: Berühren Sie mit den Messfühlern die Anschlüsse des Kondensators. Bei nicht polarisierten Folienkondensatoren wie den CBB60-Typen spielt die Polarität keine Rolle. Passen Sie bei Elektrolytkondensatoren Rot an Plus und Schwarz an Minus an.
5. Interpretieren Sie die Lesung: Ein gesunder 1-µF-Kondensator sollte zwischen 0,9 µF und 1,1 µF anzeigen (innerhalb einer Toleranz von ±10 %). Ein Messwert, der mehr als 10 % unter dem Nennwert liegt, weist auf eine Verschlechterung hin. Ein Wert von 0 oder „OL“ (offener Stromkreis) bedeutet, dass das Dielektrikum defekt ist und das Teil ersetzt werden muss.

Wenn Ihr Multimeter nicht über eine Kapazitätsfunktion verfügt, ist der Ladezeittest eine alternative Methode: Laden Sie den Kondensator über einen bekannten Widerstand aus einer Gleichstromversorgung auf und messen Sie die Zeit, bis er 63,2 % der Versorgungsspannung erreicht (eine Zeitkonstante, τ = RC). Für einen 1 µF-Kondensator und einen 10 kΩ-Widerstand gilt: τ = 0,01 Sekunden . Diese Methode erfordert ein Oszilloskop oder ein schnelles Voltmeter und ist im Allgemeinen Technikern mit fortschrittlicherer Ausrüstung vorbehalten.

Zeigt an, dass ein 1 µF CBB60-Kondensator ausgefallen ist

Ein Kondensatorausfall in Motorstromkreisen tritt selten sofort auf. Häufiger sinkt die Kapazität mit zunehmender Alterung des Dielektrikums allmählich ab – ein Prozess, der durch Hitze, Spannungsspitzen und hohe Luftfeuchtigkeit beschleunigt wird. Das Erkennen der frühen Symptome einer Kondensatorverschlechterung kann einen Motor vor dauerhaften Wicklungsschäden bewahren.

• Motor brummt, startet aber nicht — das häufigste Symptom eines völlig ausgefallenen Betriebskondensators. Der Motor erhält Strom und die Hauptwicklung wird mit Strom versorgt, aber ohne den phasenverschobenen Strom von der Hilfswicklung bildet sich kein rotierendes Magnetfeld und der Rotor bleibt still.
• Reduzierte Motorgeschwindigkeit — Ein teilweise geschädigter Kondensator kann dazu führen, dass der Motor startet und läuft, allerdings mit reduziertem Drehmoment und unter der Nenndrehzahl. Ein Lüfter, der deutlich langsamer als normal läuft, hat oft einen Kondensator, der 70–80 % seines Nennwerts erreicht.
• Übermäßige Motorwärme — Wenn die Kapazität des Kondensators sinkt, wird der Strom der Hilfswicklung relativ zur Hauptwicklung unausgeglichen, was zu einem überdurchschnittlich hohen Strom in beiden Wicklungen und einer erhöhten Motortemperatur führt.
• Ausgelöste Leistungsschalter während des Motorstarts – Ein beschädigter Kondensator führt dazu, dass der Motor beim Start einen viel höheren Einschaltstrom aufnimmt, der manchmal ausreicht, um den Leistungsschalter auszulösen, der den Stromkreis schützt.
• Sichtbarer körperlicher Schaden — Eine Ausbeulung des Kondensatorgehäuses, Risse in der Harzenddichtung oder eine braune Verfärbung sind alles Anzeichen einer thermischen Überbeanspruchung. Jeder Kondensator, der physische Schäden aufweist, sollte unabhängig von seinem gemessenen Kapazitätswert ersetzt werden.

Im Zweifelsfall ist der Austausch im Vergleich zu den Kosten eines durchgebrannten Motors kostengünstig. Ein hochwertiger 1-µF-CBB60-Kondensator kostet normalerweise weniger als 5 US-Dollar. Ein Austausch des Motors oder ein Servicebesuch zur Diagnose eines Motorausfalls, der durch die Nichtbeachtung eines defekten Kondensators verursacht wurde, kostet deutlich mehr.

Schritt-für-Schritt-Anleitung zum Austausch eines 1 µF CBB60-Kondensators

Der Austausch eines Betriebskondensators in einem kleinen Motor oder Lüfter ist eine unkomplizierte Reparatur, die die meisten technisch versierten Hausbesitzer oder Wartungstechniker sicher durchführen können. Die entscheidende Sicherheitsregel ist einfach: Trennen Sie immer die Stromversorgung und vergewissern Sie sich, dass sie ausgeschaltet ist, bevor Sie eine Komponente berühren .

1. Trennen Sie das Gerät von der Stromquelle. Schalten Sie bei festverdrahteten Geräten den Leistungsschalter aus und überprüfen Sie die Spannung mit einem berührungslosen Spannungsprüfer.
2. Fotografieren Sie den Originalkondensator und seine Kabelverbindungen, bevor Sie etwas entfernen. Dies dient als Referenz für den korrekten erneuten Anschluss des Ersatzgeräts.
3. Entladen Sie den Kondensator mit einem Widerstand an seinen Anschlüssen. Obwohl ein 1-µF-Kondensator nur wenig Energie speichert, empfiehlt sich dieser Schritt vor der Handhabung.
4. Beachten Sie die genauen Spezifikationen, die auf dem Kondensatorgehäuse aufgedruckt sind: Kapazität (µF), Nennspannung (VAC), Frequenz (Hz) und alle zusätzlichen Codes (SH, P2, Klimakategorie). Diese bestimmen das Ersatzteil.
5. Besorgen Sie sich einen Ersatz mit derselben Kapazität, derselben oder einer höheren Nennspannung, derselben oder einer größeren Temperaturbewertung und derselben Anschlusskonfiguration (Flachstecker-Schnellanschluss, Drahtleitungen oder Schraubklemmen).
6. Schließen Sie den Ersatz an, indem Sie das Foto als Referenz verwenden. Bei standardmäßigen CBB60-Kondensatoren mit zwei Anschlüssen ist die Polarität nicht relevant – jeder Anschluss kann an jedes Kabel angeschlossen werden.
7. Befestigen Sie den Kondensator in seiner Montagehalterung oder seinem Clip. CBB60-Zylinderkondensatoren werden normalerweise mit einem Metall- oder Kunststoffband um das Gehäuse montiert.
8. Stellen Sie die Stromversorgung wieder her und testen Sie den Motor auf korrektes Anlauf- und Laufverhalten. Wenn der Motor immer noch brummt oder nicht startet, überprüfen Sie den Fliehkraftschalter, die thermische Überlastung oder die Motorwicklungen, bevor Sie von einem weiteren Kondensatorausfall ausgehen.

Lagerung, Handhabung und internationale Standards für CBB60-Kondensatoren

Kondensatoren sind im Allgemeinen robuste Komponenten, doch eine unsachgemäße Lagerung kann ihre Leistung verschlechtern, bevor sie überhaupt installiert werden. Folienkondensatoren wie die CBB60-Serie reagieren weniger empfindlich auf Lagerbedingungen als Aluminium-Elektrolyt-Kondensatoren, einige Vorsichtsmaßnahmen verlängern die Haltbarkeit jedoch erheblich.

• In einer kühlen, trockenen Umgebung mit Temperaturen zwischen 5 °C und 40 °C und einer relativen Luftfeuchtigkeit unter 75 % lagern. Hohe Luftfeuchtigkeit über einen längeren Zeitraum kann in das Kunststoffgehäuse eindringen und Feuchtigkeit in das Dielektrikum einbringen, wodurch der Isolationswiderstand verringert wird.
• Vermeiden Sie direkte Sonneneinstrahlung oder UV-Strahlung. UV-Strahlung zersetzt Polypropylen mit der Zeit, was die elektrischen Eigenschaften der Folie beeinträchtigen kann.
• Von ätzenden Chemikalien, Lösungsmitteln und Salzsprühumgebungen fernhalten. Die metallischen Anschlussstifte und Endkappen können korrodieren und so den Kontaktwiderstand erhöhen.
• Filmkondensatoren wie die CBB60-Typen erfordern im Gegensatz zu Aluminium-Elektrolytkondensatoren keine regelmäßige Reformierung (Wiederaufladung), was sie bei der Langzeitlagerung verträglicher macht. Ein CBB60 1 µF-Kondensator, der fünf Jahre lang ordnungsgemäß gelagert wurde, sollte die gleiche Leistung erbringen wie ein frischer.

Internationale Standards und Zertifizierungen

Hochwertige CBB60-Kondensatoren für den Einsatz in Verbrauchergeräten, HVAC-Geräten und Industriemotoren werden nach etablierten internationalen Standards hergestellt und getestet. Durch den Kauf aus zertifizierten Quellen wird sichergestellt, dass die Komponente die angegebene Leistung erbringt und über die erforderlichen Sicherheitsmaßnahmen verfügt.

• IEC 60252-1 : Der wichtigste internationale Standard für Wechselstrommotorkondensatoren. Definiert Testmethoden für Kapazität, Tan-Delta, Isolationswiderstand, Spannungsfestigkeit und Temperaturverhalten.
• GB/T 3667 : Die chinesische nationale Norm, die IEC 60252-1 entspricht und als direkte Designreferenz für Kondensatoren der CBB-Serie dient.
• UL 810 : Der nordamerikanische Standard für Kondensatoren, der für in den USA verkaufte Produkte erforderlich ist. UL-gelistete CBB60-Kondensatoren tragen das UL-Zeichen und die cUL-Bezeichnung für Kanada.
• VDE : Die für Produkte auf dem europäischen Markt erforderliche Zertifizierung durch den Verband Deutscher Elektrotechnik. Ein VDE-gekennzeichneter Kondensator hat strenge unabhängige Tests bestanden.
• RoHS-Konformität : Stellt sicher, dass der Kondensator frei von gefährlichen Substanzen wie Blei, Quecksilber, Cadmium und bestimmten bromierten Flammschutzmitteln ist – erforderlich für Produkte, die innerhalb der Europäischen Union verkauft werden.

Wenn Sie einen 1 µF CBB60-Kondensator für den gewerblichen oder industriellen Einsatz beziehen, fordern Sie beim Lieferanten immer die entsprechenden Zertifizierungen an. Gefälschte oder minderwertige Kondensatoren, die fälschlicherweise Nennwerte angeben, sind ein dokumentiertes Problem auf dem Markt – ein Kondensator mit der Aufschrift 1 µF / 450 VAC, der eigentlich nur für 250 VAC ausgelegt ist, versagt unter normalen Betriebsbedingungen und kann möglicherweise Motorschäden oder sogar einen Brand in geschlossenen Gehäusen verursachen.
