عربىWas bedeutet uF bei einem Kondensator?
Die Abkürzung uF steht für Mikrofarad , eine Einheit zur Messung der elektrischen Kapazität eines Kondensators – seiner Fähigkeit, elektrische Ladung zu speichern. Ein Mikrofarad entspricht einem Millionstel Farad (1 µF = 10⁻⁶ F). In alltäglichen elektrischen und elektronischen Bauteilen ist das Farad selbst eine enorme Einheit, daher werden die meisten praktischen Kondensatoren in Mikrofarad (µF oder uF), Nanofarad (nF) oder Pikofarad (pF) bewertet.
Wenn Sie ein Etikett wie sehen 10uF 450V Aufgedruckt auf einem Kondensatorgehäuse verrät es Ihnen zwei wichtige Dinge: Die Komponente kann Ladung mit einer Kapazität von 10 Mikrofarad speichern und ist für Spannungen von bis zu 450 Volt ausgelegt. Für jeden, der mit Motoren, HVAC-Systemen, Haushaltsgeräten oder Industriemaschinen arbeitet, ist es wichtig zu verstehen, was diese Zahlen bedeuten – und die richtigen Werte auszuwählen.
Die Symbole µF (griechischer Buchstabe mu F) und uF (lateinischer Buchstabe u F) sind in der Praxis austauschbar. Die „u“-Ersetzung verbreitete sich, weil das µ-Symbol auf frühen Tastaturen schwer zu tippen war und auf vielen Stundardetiketten im Schreibmaschinenstil noch immer fehlt. Beide Bezeichnungen erscheinen weltweit auf Kondensatormarkierungen und bedeuten immer genau dasselbe: Mikrofarad.
Der Farad: Warum wir stattdessen Mikrofarad verwenden
Das Farad (F) wurde nach dem englischen Physiker Michael Faraday benannt und ist die SI-Einheit der Kapazität. Per Definition hat ein Kondensator eine Kapazität von einem Farad, wenn ein Coulomb Ladung die Spannung an ihm um ein Volt ändert. In Formelform:
C = Q / V
Wobei C = Kapazität in Farad, Q = Ladung in Coulomb, V = Spannung in Volt
Ein Farad ist eine erstaunlich große Kapazität für ein diskretes Bauteil. Ein 1-F-Kondensator müsste bei praktischen Spannungspegeln physikalisch riesig sein – weitaus größer als alles, was in der Unterhaltungselektronik oder in Motoren nützlich ist. Um das ins rechte Licht zu rücken: Ein großer Elektrolytkondensator, der in der Stromversorgung eines Audioverstärkers verwendet wird, könnte 10.000 µF haben – und das sind immer noch nur 0,01 Farad. Die in den meisten Haushaltsgeräten und Motorstartkreisen enthaltenen Kondensatoren haben normalerweise einen Nennwert zwischen diesen Werten 1 µF und 100 µF .
Genau aus diesem Grund wurde Mikrofarad zur vorherrschenden Einheit für die praktische Spezifikation von Kondensatoren. Das Präfix „micro-“ bezeichnet 10⁻⁶ und bedeutet:
- 1 µF (uF) = 0,000001 F = 10⁻⁶ F
- 1 nF = 0,001 µF = 10⁻⁹ F
- 1 pF = 0,000001 µF = 10⁻¹² F
Bei Hochfrequenzschaltungen wie HF-Filtern und Oszillatoren dominieren Nanofarad und Picofarad. Für Motorbetriebs-, Motorstart- und Leistungsfaktor-Korrekturkondensatoren – einschließlich der weit verbreiteten CBB60-Kondensator — Der Mikrofarad-Bereich von etwa 1 µF bis 100 µF ist Standard.
Umrechnung von Kapazitätseinheiten: uF, nF und pF erklärt
Verwechslungen zwischen µF, nF und pF kommen häufig vor, insbesondere beim Lesen von Datenblättern oder beim Austauschen von Komponenten. Die folgende Tabelle bietet eine Kurzreferenz für die Umrechnung zwischen gängigen Kapazitätseinheiten:
| Einheit | Symbol | Wert in Farad | Wert in µF | Typische Anwendung |
|---|---|---|---|---|
| Farad | F | 1 | 1.000.000 µF | Superkondensatoren / Energiespeicher |
| Millifarad | mF | 0.001 | 1.000 µF | Große Elektrolytfilter |
| Mikrofarad | µF / uF | 0.000001 | 1 µF | Motorkappen, CBB60, HVAC, Haushaltsgeräte |
| Nanofarad | nF | 0.000000001 | 0,001 µF | Audiofilter, Signalkopplung |
| Picofarad | pF | 10⁻¹² | 0,000001 µF | HF-Schaltungen, Oszillatoren, Antennenabstimmung |
Für motorbetriebene Anwendungen ist es am wichtigsten, den Bereich zu verstehen 1 µF bis 100 µF . Ein einphasiger Waschmaschinenmotor könnte einen 12-µF-Betriebskondensator verwenden. Ein zentraler Klimaanlagenkompressor könnte eine 35-µF- oder 45-µF-Einheit erfordern. Wasserpumpenmotoren verwenden häufig CBB60-Kondensatoren im Bereich von 6 µF bis 30 µF. Wenn Sie wissen, wie diese Werte richtig gelesen und abgeglichen werden, können vorzeitige Geräteausfälle und ein ineffizienter Betrieb verhindert werden.

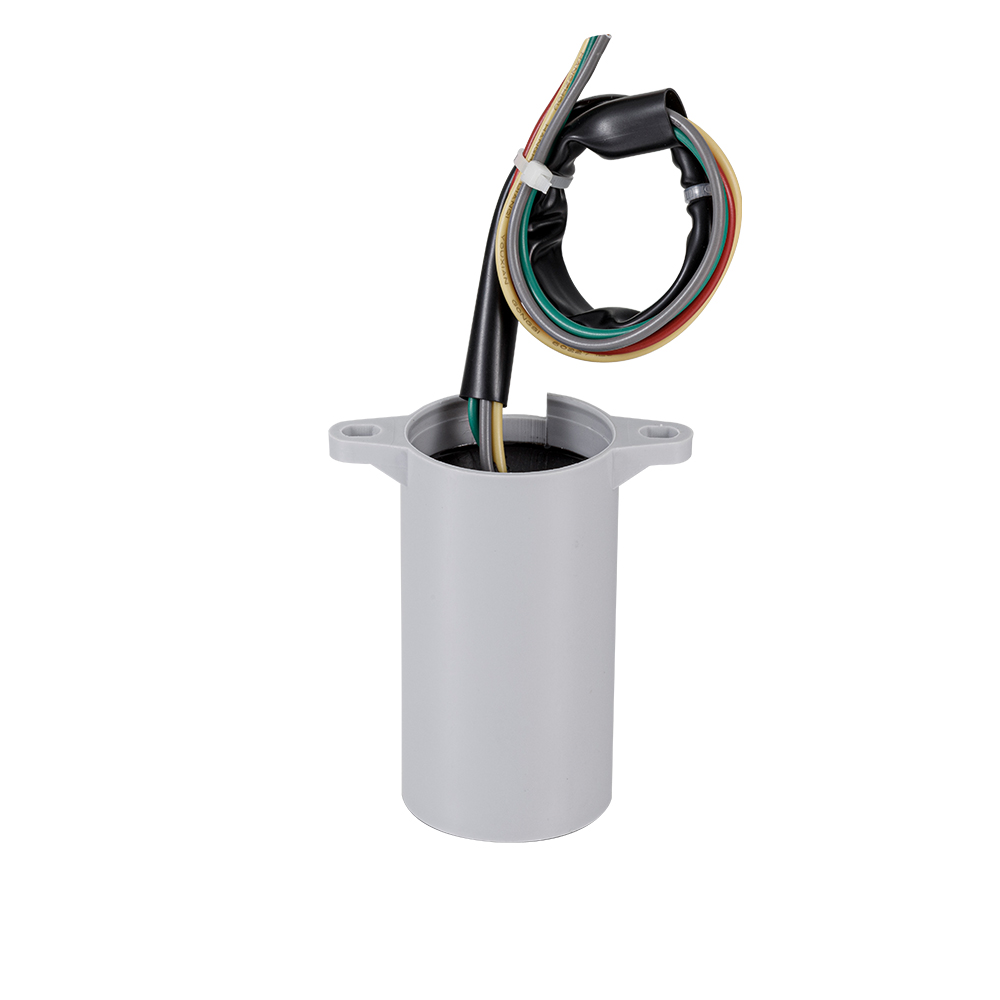

CBB60-Kondensator: Der gebräuchlichste uF-bewertete Motorkondensator
Die CBB60-Kondensator ist ein metallisierter Polypropylen-Folienkondensator, der speziell für den Einsatz als Motorbetriebskondensator in einphasigen Wechselstromkreisen entwickelt wurde. Es handelt sich um einen der weltweit am häufigsten hergestellten und eingesetzten Kondensatortypen, der in Wasserpumpen, Waschmaschinen, Klimaanlagen, Elektrowerkzeugen und Industriemotoren verwendet wird. Die Bezeichnung „CBB“ ist Teil der chinesischen nationalen Neinrm (GB/T 3667) zur Klassifizierung von Wechselstromkondensatoren, wobei „CBB“ einen Kondensator mit metallisierter Folie bezeichnet und „60“ sich auf die Unterkategorie für den Einsatz im Motorbetrieb bezieht.
Die uF rating of a CBB60 capacitor is its defining specification. Standard production values for CBB60 capacitors include:
- 2 µF, 3 µF, 4 µF — kleine einphasige Lüftermotoren, Umwälzpumpen
- 6 µF, 8 µF, 10 µF — Standard-Wasserpumpen und Waschmaschinenmotoren für Privathaushalte
- 12 µF, 14 µF, 16 µF — größere Waschmaschinen, Tauchpumpen
- 20 µF, 25 µF, 30 µF — Hochleistungsbewässerungspumpen, Kompressoren
- 40 µF, 50 µF, 60 µF — große Industriemotoren und HVAC-Kompressoren
Ebenso wichtig sind die Spannungswerte für CBB60-Kondensatoren. Die gebräuchlichsten Spannungsklassen sind 250 V Wechselstrom, 400 V Wechselstrom und 450 V Wechselstrom . Für einen 220-V-240-V-Wechselstrom-Netzstromkreis ist ein 250-V-Wechselstrom-CBB60-Kondensator die akzeptable Mindestleistung. Die Verwendung eines für 400 V AC oder 450 V AC ausgelegten Geräts bietet jedoch eine höhere Sicherheitsmarge gegen Spannungsspitzen, weshalb 450 V AC CBB60-Kondensatoren in vielen Exportmärkten und für Motoren mit variablen Lasten die bevorzugte Wahl sind.
Die self-healing property of the metallized polypropylene film inside a CBB60 capacitor is a key advantage over older paper capacitors. When a localized dielectric breakdown occurs, the metallized layer around the fault point evaporates and isolates the damaged zone, allowing the capacitor to continue functioning. This characteristic is why CBB60 capacitors typically carry a service life rating of 30.000 Stunden oder mehr unter Nennbedingungen weit mehr als ölimprägnierte Papierkondensatoren mit gleichwertigem uF-Wert.
Wie sich die Kapazität (uF) auf die Motorleistung auswirkt
Bei einem Einphasen-Induktionsmotor erzeugt der Kondensator eine Phasenverschiebung zwischen dem Hauptwicklungsstrom und dem Hilfswicklungsstrom. Diese Phasendifferenz erzeugt das rotierende Magnetfeld, das zum Starten und Betreiben des Motors erforderlich ist. Der uF-Wert des Kondensators bestimmt direkt, wie viel Phasenverschiebung erzeugt wird und damit wie gut der Motor funktioniert.
Was passiert mit der richtigen uF-Bewertung?
Wenn ein Motor mit einem Kondensator mit genau dem richtigen uF-Wert ausgestattet ist, nähert sich die Phasenverschiebung zwischen Haupt- und Hilfswicklung 90 Grad – die ideale Voraussetzung für maximales Anlaufdrehmoment und effizienten Betrieb. Der Motor zieht seinen Nennstrom, erreicht schnell die volle Drehzahl und bleibt unter Last stabil im Betrieb. Der Blindstrom des Kondensators kompensiert exakt die induktive Reaktanz der Motorwicklungen, was zu einem Leistungsfaktor nahe eins führt.
Was passiert, wenn der uF-Wert niedriger als der Nennwert ist?
Der Einbau eines Kondensators mit einem niedrigeren uF-Wert als angegeben verringert den Phasenverschiebungswinkel. Der Motor startet möglicherweise noch, produziert aber weniger Drehmoment , laufen heißer, ziehen mehr Strom aus dem Netz und haben Probleme unter Last. In schweren Fällen bleibt der Motor beim Start stehen oder brummt, ohne sich zu drehen. Bei Pumpen und Kompressoren, bei denen die Last sofort beim Start anliegt, ist ein zu kleiner uF-Kondensator eine häufige Ursache für Motordurchbrennen.
Was passiert, wenn der uF-Wert höher als der Nennwert ist?
Ein übergroßer Kondensator – einer mit einem höheren uF-Wert als angegeben – verursacht ebenfalls Probleme. Die Phasenverschiebung überschreitet den optimalen Winkel, was dazu führt, dass der Motor mit zu hohem Hilfswicklungsstrom läuft. Dies erhöht die Wicklungstemperatur, verkürzt die Lebensdauer der Isolierung und kann dazu führen, dass der Motor übermäßig vibriert oder mit einer leicht falschen Drehzahl läuft. Während ein überdimensionierter CBB60-Kondensator einen Motor nicht sofort zerstört, beeinträchtigt eine dauerhafte Nutzung die Zuverlässigkeit.
Als praktische Regel gilt, dass beim Austausch des Motorkondensators ein uF-Wert verwendet werden sollte ±5 % bis ±10 % des ursprünglich angegebenen Wertes. Die Nennspannung sollte immer der ursprünglichen Spezifikation entsprechen oder diese übertreffen. Ersetzen Sie den Kondensator niemals durch einen Kondensator mit niedrigerer Nennspannung, auch nicht vorübergehend.
So lesen Sie uF-Werte auf Kondensatoretiketten
Kondensatoren werden je nach Typ und Hersteller auf unterschiedliche Weise gekennzeichnet. Wenn Sie wissen, wie diese Etiketten entschlüsselt werden, können Sie sie korrekt identifizieren und ersetzen.
Direkt gedruckte uF-Werte
Die meisten motorbetriebenen Kondensatoren – einschließlich CBB60-Kondensatoren – drucken den Kapazitätswert in Mikrofarad direkt auf das Gehäuse, gefolgt von der Nennspannung und der Nennfrequenz. Ein typisches CBB60-Etikett könnte lauten:
CBB60 – 20 µF ±5 % – 450 VAC – 50/60 Hz
Dies verrät Ihnen: Es handelt sich um einen Kondensator vom Typ CBB60 mit einer Nennleistung von 20 Mikrofarad und einer Toleranz von ±5 % für den Einsatz in 450-V-Wechselstromkreisen mit einer Netzfrequenz von 50 Hz oder 60 Hz.
Dreistellige Zahlencodes auf Kleinfilmkondensatoren
Kleinere Film- und Keramikkondensatoren verwenden oft einen dreistelligen Code, wobei die ersten beiden Ziffern signifikante Zahlen und die dritte ein Multiplikator in Pikofarad ist. Zum Beispiel:
- 104 = 10 × 10⁴ pF = 100.000 pF = 0,1 µF
- 474 = 47 × 10⁴ pF = 470.000 pF = 0,47 µF
- 225 = 22 × 10⁵ pF = 2.200.000 pF = 2,2 µF
Dieses Codesystem ist bei großen Motorkondensatoren wie CBB60-Geräten, bei denen eine direkte µF-Kennzeichnung gängige Praxis ist, weniger verbreitet, kommt jedoch häufig bei kleineren Kopplungs- und Bypass-Kondensatoren vor, die in den Steuerkreisen von Motoren und Geräten verwendet werden.
Toleranzmarkierungen
Toleranzbuchstaben geben die akzeptable Abweichung vom angegebenen uF-Wert an. Für motorbetriebene Anwendungen, ±5 % (J) und ±10 % (K) sind die häufigsten. Hochpräzise Anwendungen können ±1 % (F) oder ±2 % (G) vorgeben, diese sind jedoch bei Leistungsfaktor- und motorbetriebenen Anwendungen selten. Für CBB60-Kondensatoren, die in Waschmaschinen und Pumpen verwendet werden, ist ±5 % die standardmäßige und bevorzugte Toleranz.
Spannungswerte und warum sie genauso wichtig sind wie uF
Jeder Kondensator verfügt über zwei primäre elektrische Nennwerte: Kapazität in µF und Spannung in Volt. Während uF die elektrische Funktion des Kondensators bestimmt, bestimmt die Nennspannung seine sichere Betriebsgrenze – und ein Überschreiten dieser Grenze führt zu einem sofortigen oder eventuellen dielektrischen Durchschlag.
Für Wechselstrommotorkondensatoren werden die Nennspannungen in angegeben VAC (Volt AC) , nicht VDC (Volt DC). Ein Kondensator mit einer Nennspannung von 450 VAC kann 450 Volt Wechselstrom bei der Nennfrequenz verarbeiten. Dies ist nicht dasselbe wie eine Nennspannung von 450 VDC – Kondensatoren für Wechselspannung sind für die zyklische Belastung durch Wechselspannung ausgelegt, die andere dielektrische Anforderungen als eine konstante Gleichspannung mit sich bringt.
In einphasigen Motorstromkreisen, die an das 220-V-240-V-Wechselstromnetz angeschlossen sind, ist ein CBB60-Kondensator mit einer Nennleistung von 250 V Wechselstrom ist die technisch akzeptable Mindestbewertung. Die reale Netzspannung ist jedoch selten stabil – Versorgungsschwankungen von ±10 % sind in vielen Regionen üblich, und Spannungsspitzen durch Schaltvorgänge können den Nennwert vorübergehend um 20 % oder mehr überschreiten. Mit a 400 V AC oder 450 V AC CBB60-Kondensator an einem 220-V-Stromkreis bietet einen erheblichen Sicherheitsspielraum und wird dringend für Motoren empfohlen, die häufigen Starts ausgesetzt sind, im Freien installiert werden oder in Bereichen mit instabiler Netzspannung betrieben werden.
| Nennspannung | Geeignete Versorgungsspannung | Sicherheitsmarge | Typische Anwendung |
|---|---|---|---|
| 250 V Wechselstrom | Bis zu 220 V Wechselstrom | Minimal – nicht empfohlen für instabile Netze | Niedriglastmotoren für den Innenbereich mit stabiler Leistung |
| 400 V Wechselstrom | Bis zu 220–240 V Wechselstrom | Gut – für die meisten Wohnanwendungen geeignet | Waschmaschinen, Ventilatoren, Standardpumpen |
| 450 V Wechselstrom | Bis zu 240–250 V Wechselstrom | Ausgezeichnet – bevorzugt für den Export und anspruchsvolle Ladungen | Bewässerungspumpen, Industriemotoren, Kompressoren |
Arten von Kondensatoren und ihre typischen uF-Bereiche
Nicht jeder Kondensatortyp deckt den gleichen uF-Bereich ab. Der physikalische Aufbau und das dielektrische Material eines Kondensators bestimmen, welchen Teil des Kapazitätsspektrums er einnimmt. Nachfolgend finden Sie eine Übersicht über die wichtigsten Kondensatortypen, die bei Elektroarbeiten vorkommen, und welche uF-Bereiche sie abdecken:
Elektrolytkondensatoren (Aluminium und Tantal)
Elektrolytkondensatoren erreichen hohe Kapazitätswerte bei kleinen Baugrößen, indem sie einen Elektrolyten als Dielektrikum verwenden. Aluminium-Elektrolytkondensatoren sind bei erhältlich 0,1 µF bis zu mehreren Farad und sind polarisiert – sie haben einen positiven und einen negativen Anschluss und müssen in Gleichstromkreisen mit der richtigen Polarität angeschlossen werden. Sie werden häufig zur Filterung von Stromversorgungen, zur Kopplung von Audioverstärkern und zur Energiespeicherung eingesetzt. Tantal-Elektrolyte decken einen ähnlichen, aber im Allgemeinen niedrigeren Bereich (0,1 µF bis einige tausend µF) mit besserer Stabilität und geringerer Leckage ab. Keiner der Typen ist für Anwendungen geeignet, die mit Wechselstrommotoren betrieben werden, da ihre polarisierte Konstruktion die in Motorstromkreisen vorhandene Wechselspannung nicht bewältigen kann.
Metallisierte Polypropylen-Folienkondensatoren (CBB-Typ)
Metallisierte Polypropylenfolienkondensatoren – von denen der CBB60 das beste Beispiel ist – decken einen praktischen Bereich von ca. ab 0,1 µF bis 100 µF für AC-Anwendungen. Sie sind nicht polarisiert, was bedeutet, dass sie in Wechselstromkreisen ordnungsgemäß funktionieren. Ihr Polypropylen-Dielektrikum verleiht ihnen eine hervorragende thermische Stabilität (Kapazitätsänderung typischerweise weniger als ±2 % über -40 °C bis 85 °C), einen sehr niedrigen Verlustfaktor (tan δ typischerweise 0,001 oder weniger bei 100 Hz) und Selbstheilungsfähigkeit. Diese Eigenschaften machen den CBB60-Kondensator und seine Cousins (CBB61 für Deckenventilatoren, CBB65 für Klimaanlagen) weltweit zur ersten Wahl für motorbetriebene Anwendungen.
Keramikkondensatoren
Keramikkondensatoren sind in einem enormen Bereich erhältlich – von 1 pF bis zu mehreren hundert µF in mehrschichtiger Keramikbauweise (MLCC). Die hochkapazitiven Keramiktypen (X5R, Keramikkondensatoren dominieren Hochfrequenz-Bypass-, Entkopplungs- und Filteranwendungen in der Elektronik und decken den Bereich von nF bis niedrigem µF am effektivsten ab.
Folienkondensatoren aus Polyester (PET).
Polyesterfolienkondensatoren sind eine kostengünstige Alternative für allgemeine AC- und DC-Anwendungen in der 1 nF bis 10 µF Bereich. Ihr Temperaturkoeffizient und Verlustfaktor sind nicht so günstig wie bei Polypropylen, sie bieten jedoch eine kompakte und wirtschaftliche Lösung für Signalkopplung, Zeitschaltkreise und AC-Anwendungen mit geringem Stromverbrauch. Sie werden gelegentlich in Motoranwendungen eingesetzt, werden aber im Allgemeinen von Polypropylenkondensatoren des Typs CBB60 für den motorbetriebenen Betrieb übertroffen.
Motorstartkondensatoren (elektrolytisch, nicht polarisiert)
Motorstartkondensatoren sind eine spezielle Klasse von Elektrolytkondensatoren, die nur für den kurzzeitigen Gebrauch konzipiert sind – normalerweise für 1–3 Sekunden beim Motorstart. Sie haben im Verhältnis zu ihrer Größe sehr hohe Kapazitätswerte, oft im Bereich von 50 µF bis 600 µF , insbesondere um das hohe Drehmoment bereitzustellen, das zum Beschleunigen eines Motors aus dem Stillstand erforderlich ist. Da sie nicht für den Dauerbetrieb ausgelegt sind, müssen sie bei Erreichen der Motordrehzahl durch einen Fliehkraftschalter oder ein Anlaufrelais vom Stromkreis abgeschaltet werden. Motorbetriebskondensatoren wie der CBB60, die für 100 % Dauerbetrieb ausgelegt sind, erfüllen eine völlig andere Funktion und sind nicht mit Motorstartkondensatoren austauschbar, obwohl beide in µF beschriftet sind.
Reale Anwendungen, bei denen uF-Werte von entscheidender Bedeutung sind
In Dutzenden von Produktkategorien bestimmt die uF-Bewertung des Kondensators direkt, ob das System ordnungsgemäß funktioniert, effizient läuft oder vorzeitig ausfällt. Die folgenden Anwendungen veranschaulichen, wie sich Mikrofarad-Werte in reale Leistungsanforderungen umsetzen lassen.
Wasserpumpenmotoren
Einphasige Wasserpumpenmotoren – von kleinen Haushaltsdruckpumpen bis hin zu großen Bewässerungssystemen – gehören zu den häufigsten Anwendungen für CBB60-Kondensatoren. Ein 0,75-kW-Kreiselpumpenmotor (1 PS) erfordert normalerweise einen 12 µF bis 16 µF CBB60-Kondensator bei 450 V AC. Eine 1,5-kW-Einheit (2 PS) benötigt möglicherweise 20 µF bis 25 µF. Durch die Installation eines falschen uF-Werts wird verhindert, dass der Motor ein ausreichendes Drehmoment erzeugt, um gegen den Wasserdruck in der Leitung anzulaufen. Dies ist ein Symptom, das viele Benutzer mit einem Pumpenausfall verwechseln, obwohl in Wirklichkeit nur der Kondensator ausgetauscht werden muss.
Waschmaschinenmotoren
Waschmaschinenmotoren sind sowohl für das Waschen (niedrige Geschwindigkeit, hohes Drehmoment) als auch für den Schleudergang (hohe Geschwindigkeit) ausgelegt. Der Motorbetriebskondensator in einer Standard-Toplader- oder Frontlader-Waschmaschine liegt typischerweise im Bereich von 8 µF bis 16 µF bei 400 V oder 450 V AC . Ein defekter Kondensator in einer Waschmaschine äußert sich häufig in einem Motor, der brummt, sich aber nicht dreht, oder in einer Trommel, die Schwierigkeiten hat, die Schleuderdrehzahl zu erreichen – Symptome, die direkt auf eine unzureichende Phasenverschiebung aufgrund einer verringerten Kapazität zurückzuführen sind.
Kompressoren und Lüftermotoren für Klimaanlagen
Raumklimageräte und Split-System-Geräte verwenden Kondensatoren sowohl für den Kompressormotor als auch für den Außenventilatormotor. Der Kompressorkondensator ist typischerweise der größere von beiden und liegt oft im Bereich zwischen 1 und 1 25 µF bis 60 µF bei 450 V AC , während der Kondensator des Lüftermotors normalerweise im Bereich von 5 µF bis 12 µF liegt. Einige Geräte verwenden einen Dual-Run-Kondensator, der beide Werte in einem einzigen zylindrischen Gehäuse mit drei Anschlüssen vereint. Die korrekte uF-Anpassung ist für die Kompressoreffizienz von entscheidender Bedeutung; Ein zu kleiner Kondensator führt dazu, dass der Kompressor härter arbeitet, was die Kühlleistung verringert und den Stromverbrauch erhöht.
Leistungsfaktorkorrektur in industriellen Umgebungen
Über einzelne Motoren hinaus werden in Gruppen gemessene Kondensatoren in µF (und häufig in kVAR – Kilovoltampere Blindleistung) installiert, um den Leistungsfaktor ganzer elektrischer Fabriksysteme zu korrigieren. Ein schlechter Leistungsfaktor – verursacht durch die induktiven Lasten von Motoren, Transformatoren und Vorschaltgeräten für die Beleuchtung – bedeutet, dass die Anlage mehr Strom zieht, als sie in nutzbare Arbeit umwandelt. Kondensatorbänke korrigieren dies, indem sie lokal Blindleistung bereitstellen. Während einzelne Einheiten in solchen Bänken in µF angegeben werden, kann die Gesamtkapazität einer Industrieanlage Hunderttausende µF erreichen, was einer reaktiven Kompensation im Megavoltbereich entspricht. Das Verständnis, dass die grundlegende uF-Einheit von einem einzelnen CBB60-Kondensator bis hin zu Leistungsfaktorkorrektursystemen im Versorgungsmaßstab reicht, verdeutlicht die universelle Bedeutung dieser Messung.
HVAC-Gebläsekonvektoren
Gebläsekonvektoren in gewerblichen HVAC-Systemen verwenden CBB61-Kondensatoren für den Lüftermotor und CBB60-Kondensatoren in den zugehörigen Pumpenkreisen. Typische Fan-Coil-Lüftermotorkondensatoren befinden sich im Bereich von 2,5 µF bis 6 µF bei 450 V AC . Diese relativ kleinen uF-Werte stimmen mit kleinen Lüftermotoren mit geringer Leistung überein, ihre Genauigkeit ist jedoch von großer Bedeutung: Eine 10-prozentige Kapazitätsabweichung im Kondensator eines Lüftermotors verändert den Luftstrom durch die Spule und wirkt sich auf die Regelung der Raumtemperatur und des Feuchtigkeitsmanagements in dem von der Einheit versorgten Raum aus.
So testen Sie den tatsächlichen uF-Wert eines Kondensators
Ein Kondensator, der mit 20 µF gekennzeichnet ist, liefert möglicherweise nicht wirklich 20 µF, wenn er gealtert, überhitzt ist oder einen teilweisen dielektrischen Durchschlag erlitten hat. Das Testen der tatsächlichen Kapazität eines CBB60-Kondensators oder einer anderen Einheit erfordert das richtige Werkzeug und die richtige Technik.
Verwendung eines digitalen Kapazitätsmessgeräts oder LCR-Messgeräts
Ein spezielles Kapazitätsmessgerät oder ein Multimeter mit Kapazitätsfunktion ist das direkteste Werkzeug. Das Verfahren zum Testen eines CBB60-Kondensators ist:
- Trennen Sie den Kondensator von allen Stromkreisen und entladen Sie ihn, indem Sie seine Anschlüsse einige Sekunden lang kurz über einen Widerstand (typischerweise 1 kΩ bis 10 kΩ) kurzschließen.
- Stellen Sie das Messgerät auf den entsprechenden µF-Bereich ein (wählen Sie für einen 20 µF-Kondensator einen Bereich von 20 µF oder höher).
- Schließen Sie die Testleitungen an die Kondensatoranschlüsse an und achten Sie beim Testen eines polarisierten Kondensators auf die Polarität (CBB60 ist nicht polarisiert, daher ist die Polarität irrelevant).
- Lesen Sie den angezeigten Wert ab. Ein Messwert innerhalb von ±5 % bis ±10 % des Nennwerts weist auf einen fehlerfreien Kondensator hin. Ein deutlich unter dem Nennwert liegender Messwert (z. B. 14 µF bei einem 20 µF-Gerät) weist auf einen Kapazitätsverlust hin und weist darauf hin, dass das Gerät ausgetauscht werden sollte.
Verwendung einer Strommesszange für In-Circuit-Tests
Einige fortschrittliche Strommesszangen ermöglichen die Kondensatorprüfung bei laufendem Motor, indem sie den Strom durch den Kondensator messen und die effektive Kapazität aus der bekannten Versorgungsspannung und -frequenz berechnen. Diese Methode eignet sich zum Überprüfen von Kondensatoren in installierten Geräten, ohne dass eine Trennung erforderlich ist. Sie erfordert jedoch eine stabile Spannungsreferenz und ist weniger genau als die direkte Messung mit einem LCR-Messgerät. Eine signifikante Abweichung – mehr als 10 % unter dem Nenn-µF – während des Betriebs weist darauf hin, dass ein Austausch fällig ist.
Sichtprüfung als Vorkontrolle
Bevor Sie zum Messgerät greifen, kann eine Sichtprüfung des CBB60-Kondensators offensichtliche Fehler aufdecken: Ein ausgebeultes oder rissiges Kunststoffgehäuse, Verfärbungen durch Hitze, Anzeichen von Öl- oder Elektrolytaustritt oder Brandflecken in der Nähe der Anschlüsse weisen allesamt auf einen defekten Kondensator hin, der unabhängig vom Zählerstand ausgetauscht werden sollte. Eine Sichtprüfung allein kann jedoch nicht bestätigen, dass ein Kondensator in Ordnung ist – ein Gerät kann völlig normal aussehen, obwohl es aufgrund einer internen Verschlechterung der Dielektrizität 30 % oder mehr seiner Nennkapazität verloren hat.
So wählen Sie den richtigen uF-bewerteten CBB60-Kondensator für den Austausch aus
Für den korrekten Austausch eines CBB60-Kondensators müssen drei Parameter übereinstimmen: der uF-Wert, die Nennspannung und der physische Formfaktor. Wenn einer dieser Fehler auftritt, führt dies entweder zu einem nicht funktionierenden Motor oder zu einem Sicherheitsrisiko.
Schritt 1: Identifizieren Sie die Originalspezifikationen
Die easiest approach is to read the label on the failed capacitor directly. Almost all CBB60 capacitors print the µF value and VAC rating prominently on the body. If the label is damaged or missing, check the motor nameplate — many motor manufacturers specify the required run capacitor value in µF and VAC on the motor data label. Alternatively, consult the equipment's service manual or the original bill of materials.
Schritt 2: Passen Sie den uF-Wert innerhalb der Toleranz an
Wählen Sie einen Ersatz mit demselben µF-Nennwert. Wie bereits erwähnt, ist es ideal, innerhalb von ±5 % der ursprünglichen Bewertung zu bleiben; ±10 % ist die maximal akzeptable Abweichung für die meisten Motoranwendungen. Gehen Sie nicht näherungsweise vor – ein Motor, der für einen 20-µF-Kondensator ausgelegt ist, wird mit einer 25-µF-Einheit nicht richtig funktionieren, auch wenn der Unterschied in absoluten Zahlen gering klingt. Eine Erhöhung der Kapazität um 25 % verändert den Phasenverschiebungswinkel erheblich und erhöht den Hilfswicklungsstrom über die Nenngrenzen hinaus.
Schritt 3: Wählen Sie die gleiche oder höhere Nennspannung
Installieren Sie niemals einen CBB60-Kondensator mit einer niedrigeren Nennspannung als der Originalspezifikation. Wenn das Original 400 V AC war und nur eine 450 V AC-Einheit verfügbar ist, kann die 450 V AC-Einheit als direktes Upgrade verwendet werden. Ein 250-V-Wechselstromgerät kann jedoch nicht durch ein 400-V-Wechselstrom-Originalgerät ersetzt werden.
Schritt 4: Überprüfen Sie die physische Größe und den Anschlussstil
CBB60-Kondensatoren sind in verschiedenen Gehäuseausführungen erhältlich. Die häufigsten sind rund zylindrisch (mit Schraubklemmen oder Drahtleitungen) und ovaler Querschnitt mit Drahtleitungen. Die Gehäuseabmessungen müssen es ermöglichen, dass der Ersatz physisch in den Montageort des Originals passt. Überprüfen Sie vor der Bestellung die Höhe, den Durchmesser (oder die Breite bei ovalen Einheiten) und die Leitungslänge/-art.
Schritt 5: Bestätigen Sie die Temperaturbewertung
CBB60-Kondensatoren sind normalerweise für die maximale Umgebungsbetriebstemperatur ausgelegt 70 °C, 85 °C oder 105 °C . Bei Motoren in geschlossenen Gehäusen, Außenpumpen oder Umgebungen mit hohen Temperaturen verlängert die Auswahl eines Kondensators mit einem höheren Temperaturbereich (85 °C oder 105 °C) die Lebensdauer erheblich. Ein Kondensator, der nur für 70 °C ausgelegt ist und in einem Außenpumpenmotor in einem tropischen Klima installiert ist, kann trotz korrekter µF- und Spannungswerte innerhalb von Monaten ausfallen.
Wie Kondensatoren mit der Zeit uF verlieren
Kondensatoren sind keine dauerhaften Komponenten. Im Laufe der Zeit nimmt die effektive Kapazität eines CBB60-Kondensators – oder eines anderen Typs – aufgrund verschiedener Alterungsmechanismen ab:
Dielektrischer Abbau
Die polypropylene film in a CBB60 capacitor is an excellent dielectric, but it is not immune to degradation. Prolonged exposure to temperatures above its rating accelerates molecular changes in the polymer structure, reducing the dielectric constant and therefore the capacitance. A CBB60 capacitor operating continuously at 10°C above its rated temperature experiences significantly accelerated aging — a general rule in capacitor engineering is that every 10°C increase in operating temperature roughly doubles the rate of aging, following the Arrhenius relationship used in reliability engineering.
Selbstheilungsereignisse
Jedes Selbstheilungsereignis – bei dem ein lokaler dielektrischer Durchschlag dazu führt, dass ein kleiner Bereich der Metallisierung verdampft – verringert geringfügig die effektive Elektrodenfläche des Kondensators und damit seine Kapazität. Unter normalen Betriebsbedingungen sind diese Ereignisse selten und der kumulative Kapazitätsverlust über Jahre hinweg ist gering. Bei Kondensatoren, die häufigen Überspannungen, hochfrequenten Schalttransienten oder dem Betrieb in Umgebungen mit hohen Temperaturen ausgesetzt sind, treten jedoch häufiger Selbstheilungsvorgänge auf und sie verlieren schneller an Kapazität.
Eindringen von Feuchtigkeit
Obwohl CBB60-Kondensatoren versiegelte Kunststoffgehäuse verwenden, kann es bei längerer Einwirkung von Umgebungen mit hoher Luftfeuchtigkeit dazu kommen, dass Feuchtigkeit langsam in das Gehäuse eindringt. Feuchtigkeit, die mit dem metallisierten Film in Kontakt kommt, führt zu Oxidation, wodurch der äquivalente Serienwiderstand (ESR) erhöht und die Kapazität verringert wird. Für Außenanwendungen – insbesondere Tauchpumpen und Bewässerungssysteme – sollten CBB60-Kondensatoren mit verbesserter Abdichtung und feuchtigkeitsbeständigen Außengehäusen verwendet werden, sofern verfügbar.
Im Einsatz ist ein CBB60-Kondensator, der umgefallen ist 85 % oder weniger des Nenn-µF-Werts Es sollte davon ausgegangen werden, dass ein Austausch fällig ist, auch wenn der Motor noch funktioniert. Der kontinuierliche Betrieb eines Motors mit einem erheblich geschädigten Kondensator beschleunigt die Verschlechterung der Wicklungsisolierung und verkürzt die verbleibende Lebensdauer des Motors.
CBB60 im Vergleich zu anderen Motorkondensatortypen: Ein uF-Vergleich
| Kondensatortyp | Typischer µF-Bereich | Arbeitszyklus | Selbstheilung | Typische Lebensdauer |
|---|---|---|---|---|
| CBB60 (metallisierte PP-Folie) | 1–100 µF | Kontinuierlich (100 %) | Ja | 30.000 Stunden |
| Motorstart (elektrolytisch) | 50–600 µF | Nur kurzfristig (1–3 Sek.) | Nein | 3.000–10.000 Starts |
| CBB65 (AC-Kompressor) | 15–80 µF | Kontinuierlich (100 %) | Ja | 30.000 Stunden |
| CBB61 (Lüftermotor) | 1–20 µF | Kontinuierlich (100 %) | Ja | 30.000 Stunden |
| Ölimprägniertes Papier (Legacy) | 1–60 µF | Kontinuierlich | Nein | 5.000–15.000 Stunden |
Die data above reflects typical specifications from manufacturers' published product catalogs and industry standards. The CBB60 capacitor's combination of continuous-duty rating, self-healing capability, wide µF range, and long service life makes it the overwhelming choice for motor-run applications in modern equipment.
Häufig gestellte Fragen zur Bedeutung von uF-Kondensatoren
Was bedeutet uF bei einem Kondensator?
uF steht für Mikrofarad, eine Einheit der elektrischen Kapazität, die einem Millionstel Farad (10⁻⁶ F) entspricht. Es gibt an, wie viel elektrische Ladung ein Kondensator pro Spannungseinheit speichern kann. Die Notation „uF“ hat die gleiche Bedeutung wie „µF“ – das „u“ ist lediglich ein typografischer Ersatz für den griechischen Buchstaben mu (µ), wenn dieses Zeichen nicht verfügbar ist.
Kann ich einen Kondensator mit einem höheren uF-Wert ersetzen?
Bei motorbetriebenen Kondensatoren, einschließlich CBB60-Kondensatoren, lautet die Antwort im Allgemeinen „Nein“ – nicht wesentlich höher. Ein Ersatzkondensator sollte der ursprünglichen µF-Bewertung innerhalb von ±5 % bis ±10 % entsprechen. Die Verwendung eines wesentlich höheren uF-Werts erhöht den Strom der Hilfswicklung über seinen Nennwert hinaus, was zu Überhitzung und einer verkürzten Motorlebensdauer führt. Manchmal wird ein etwas höherer Wert (innerhalb der ±10 %-Toleranz) verwendet, wenn keine exakte Übereinstimmung verfügbar ist. Es wird jedoch nicht empfohlen, den Nennwert um 20 % oder mehr zu überschreiten.
Ist ein CBB60-Kondensator dasselbe wie ein Betriebskondensator?
Ja – der CBB60 ist eine Art Motorbetriebskondensator. Die CBB60-Bezeichnung gibt den Baustandard (metallisierte Polypropylenfolie, AC-zertifiziert) und die Anwendungskategorie (Motorbetrieb) an. Alle CBB60-Kondensatoren sind motorbetriebene Kondensatoren, aber nicht alle motorbetriebenen Kondensatoren sind CBB60-Einheiten – ältere Konstruktionen verwendeten eine ölimprägnierte Papierkonstruktion mit ähnlichen µF-Werten, aber unterschiedlicher Konstruktion und Lebensdauer.
Woher weiß ich, welchen uF-Kondensator mein Motor benötigt?
Die most reliable method is to read the label on the existing capacitor or the motor nameplate. The capacitor's µF rating will be printed on the body, usually alongside the voltage rating (e.g., "12µF 450V"). If the original capacitor is missing or unreadable, consult the motor manufacturer's documentation, the equipment service manual, or use the motor's rated power and supply voltage to calculate the theoretical required capacitance — which typically ranges from 6 µF to 10 µF per kilowatt of motor power for single-phase induction motors, though this is an approximation that varies by motor design.
Was passiert, wenn ich einen Kondensator mit der falschen uF-Bewertung verwende?
Die Verwendung eines deutlich niedrigeren uF-Werts führt zu einer unzureichenden Phasenverschiebung, wodurch das Startdrehmoment und die Laufeffizienz verringert werden. Der Motor startet unter Last möglicherweise nicht, läuft heißer als normal und zieht mehr Strom. Die Verwendung eines deutlich höheren uF-Werts erhöht den Hilfswicklungsstrom über die Nenngrenze des Motors hinaus, was zu Überhitzung und Verschlechterung der Isolierung führt. In beiden Fällen verkürzt sich die Lebensdauer des Motors. Die Anpassung des uF-Werts innerhalb der angegebenen Toleranz ist für den korrekten und zuverlässigen Motorbetrieb von entscheidender Bedeutung.
Was ist der Unterschied zwischen uF, nF und pF?
Diese are three units of capacitance that differ by factors of 1,000. One microfarad (1 µF or 1 uF) equals 1,000 nanofarads (1,000 nF) and equals 1,000,000 picofarads (1,000,000 pF). Motor-run capacitors like CBB60 units are measured in µF (typically 1–100 µF). Signal-processing and audio capacitors are often specified in nF (0.001–999 nF). High-frequency RF and precision timing capacitors are specified in pF (1–999 pF). The selection of unit depends entirely on the application; there is no technical difference between 0.1 µF and 100 nF — they are the same capacitance expressed in different units.
Wie lange hält ein CBB60-Kondensator?
Unter idealen Bedingungen – Betrieb innerhalb der Nenntemperatur und -spannung, in einer sauberen und trockenen Umgebung – ist ein hochwertiger CBB60-Kondensator geeignet 30.000 Stunden oder mehr des Dauerbetriebs. Bei 8 Stunden Nutzung pro Tag entspricht dies einer Lebensdauer von ca. 10 Jahren. In der Praxis beeinflussen Faktoren wie Umgebungstemperatur, Spannungsstoßhäufigkeit, Luftfeuchtigkeit und die Anzahl der Motorstarts die tatsächliche Lebensdauer. Kondensatoren in Außenpumpenanwendungen, die Hitze und Feuchtigkeit ausgesetzt sind, müssen möglicherweise alle 3 bis 5 Jahre ausgetauscht werden, selbst bei Qualitätsgeräten. Regelmäßige Kapazitätstests mit einem Multimeter oder LCR-Messgerät ermöglichen eine proaktive Überwachung des Kondensatorzustands, anstatt auf einen Ausfall zu warten.
Warum wird das µ-Symbol in der Kondensatorbeschriftung manchmal als u geschrieben?
Die Greek letter µ (mu) is not part of the basic ASCII character set and was not available on many early label-printing machines, keyboard layouts, or marking systems. The Latin letter "u" was adopted as a practical substitute because it has a similar visual appearance (lowercase u resembles µ) and the substitution became so widespread in engineering and manufacturing that it is now universally accepted. Both µF and uF unambiguously mean microfarad in any electrical or electronic context. Modern digital labeling systems are fully capable of printing the actual µ symbol, but the "u" convention persists because of its long history and broad recognition in the industry.
Kann ein Kondensator mit der richtigen uF-Bewertung, aber der falschen Spannungsbewertung verwendet werden?
Nein – die Nennspannung muss die Anwendungsanforderungen erfüllen oder übertreffen. Ein Kondensator mit einer Nennspannung von 250 V Wechselstrom kann eine 400-V-Wechselstromeinheit in einem 220-V-Stromkreis nicht sicher ersetzen, da Netzspannungsschwankungen und vorübergehende Spannungsspitzen vorübergehend 250 V überschreiten und einen dielektrischen Durchschlag verursachen können. Das Ergebnis ist entweder ein allmählicher vorzeitiger Kapazitätsverlust oder ein katastrophaler Ausfall. Die Verwendung eines Ersatzes mit höherer Nennspannung (z. B. 450 V Wechselstrom, wenn 400 V Wechselstrom angegeben ist) ist akzeptabel und bietet eine zusätzliche Sicherheitsmarge, die Nennspannung darf jedoch niemals unter die ursprüngliche Spezifikation gesenkt werden.
Wie groß ist die Kapazitätstoleranz für CBB60-Kondensatoren?
Standard-CBB60-Kondensatoren werden mit Kapazitätstoleranzen von hergestellt ±5 % (bezeichnet als J) and ±10 % (bezeichnet als K) . Die Toleranz von ±5 % kommt bei CBB60-Kondensatoren der Qualitätsklasse am häufigsten vor und ist die bevorzugte Spezifikation für motorbetriebene Anwendungen, bei denen eine gleichbleibende Leistung wichtig ist. Einige preisgünstige Kondensatoren können eine Toleranzmarkierung von ±10 % aufweisen. Beides ist akzeptabel, aber beim Austausch eines ausgefallenen CBB60 in einer Präzisionsanwendung bietet die Auswahl einer Toleranzeinheit von ±5 % die vorhersehbarste Motorleistung.
