Grundlegendes zu den Spezifikationen und Anwendungen der C65R- und CBB65-Kondensatoren

Direkter Überblick und funktionale Schlussfolgerung

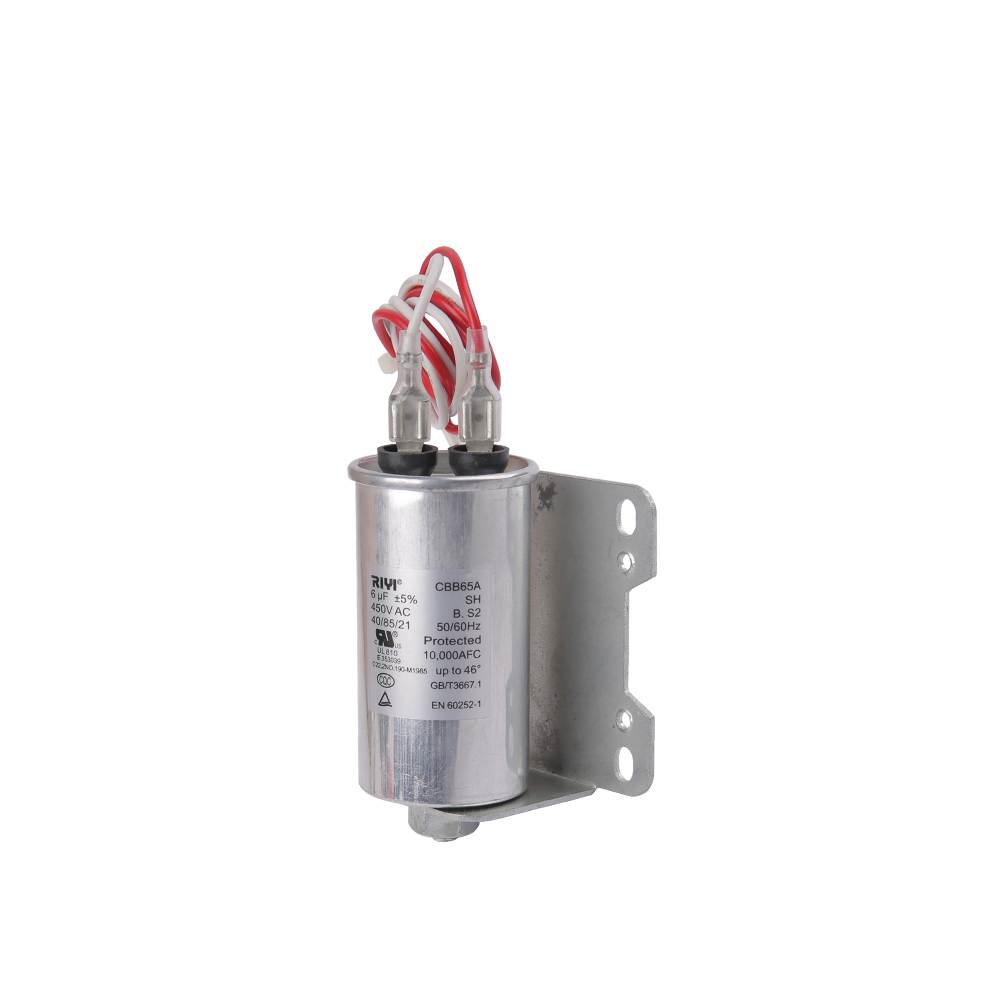

Die c65r-Kondensator und das breitere cbb65-Kondensator Familie dienen als wichtige Komponenten in der modernen Elektrotechnik und fungieren hauptsächlich als Motorbetriebskondensatoren für Wechselstromanwendungen mit hohem Bedarf. Strukturell sorgen diese Komponenten für die kontinuierliche Phasenverschiebung, die erforderlich ist, um einen reibungslosen Betrieb von Einphasen-Induktionsmotoren in Heizungs-, Lüftungs-, Klima- (HLK) und industriellen Pumpsystemen zu gewährleisten. Die direkte betriebliche Schlussfolgerung ist, dass die Wahl zwischen einem Standardmodell und einer Hochleistungsvariante des C65R vollständig von der erforderlichen Mikrofarad (µF)-Kapazitätstoleranz, Spannungsspitzen bis zu 450 V AC und extremen Umgebungstemperaturen abhängt. Die Wahl eines genau abgestimmten Betriebskondensators verhindert eine Überhitzung des Motors, reduziert den Energieverbrauch und verlängert die Betriebslebensdauer des Kompressors oder Lüftermotors, den er unterstützt.

Grundlegende technische Spezifikationen und Leistungsmatrix

Bei der Bewertung eines cbb65-Kondensators oder eines speziellen C65R-Äquivalents bewerten Ingenieure bestimmte elektrische Parameter, um die Systemkompatibilität sicherzustellen. Die primären Nennwerte umfassen Nennkapazität, Spannungskapazität, Frequenzkompatibilität und Temperaturtoleranzschwellen.

Dual-Run-Anwendungen vs. Single-Value-System-Frameworks

Bei typischen Klimaanlagen-Kondensatorsystemen ist der Platz im elektrischen Schaltkasten sehr begrenzt. Diese Einschränkung führte zur Entwicklung von Dual-Run-Designs, die weit verbreitet sind cbb65-Kondensator Optionen. Eine Einheit mit einem Wert verfügt über zwei Anschlüsse und unterstützt einen einzelnen Motor, beispielsweise ein spezielles Ofengebläse oder einen industriellen Abluftventilator.

Im Gegensatz dazu beherbergt eine Dual-Run-Konfiguration zwei unterschiedliche Kondensatoren in einem einzigen Metallbehälter, die sich einen gemeinsamen internen Neutralleiterpfad teilen. Dieses Design ist leicht an den drei deutlich gekennzeichneten oberen Anschlüssen zu erkennen:

• HERM-Terminal: Dieser ist direkt mit der hermetischen Motorwicklung des Kompressors verbunden und sorgt für die erforderliche Phasenverschiebung mit hoher Kapazität, typischerweise im Bereich von 35 µF bis 60 µF.
• FAN-Terminal: Dies wird direkt zur Wicklung des Außenkondensator-Lüftermotors geleitet und erfordert eine niedrigere Nennkapazität, normalerweise zwischen 3 µF und 10 µF.
• COM-Terminal: Die common terminal serves as the return leg connecting directly to the incoming main power line contactor.

Laut im HVAC Excellence Training Manual veröffentlichten Felddaten nutzen über achtzig Prozent der modernen Split-System-Klimaanlagen für Privathaushalte eine Dual-Run-Konfiguration, um Platz zu sparen und die Anzahl der Komponenten bei der Montage zu reduzieren.

Schritt-für-Schritt-Diagnosetests und Multimeter-Verifizierung

Wenn ein HVAC-Außengerät nicht einschaltet und der Kompressor ein deutliches Brummen erzeugt, müssen Techniker eine physikalische und elektrische Diagnose durchführen. Dieser Prozess erfordert eine präzise Ausführung, um die Betriebsintegrität der Komponente zu bestätigen.

Phase 1: Sichere Isolierung und Sichtprüfung

Vor dem Berühren interner Komponenten müssen Techniker die Hauptstromversorgungsschleife trennen. Sie verwenden einen Widerstand, um gespeicherte elektrische Ladung an den Anschlusskombinationen sicher abzuleiten. Es folgt eine physische Inspektion: Wenn der obere Deckel gewölbt oder geschwollen erscheint, hat der interne Druckunterbrecher ausgelöst und muss sofort ausgetauscht werden. Öllecks rund um die Anschlussdichtungen bestätigen ebenfalls ein strukturelles Versagen.

Phase 2: Mikrofarad-Messung und -Bewertung

Die technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

1. Platzieren Sie eine Sonde am COM-Anschluss und die zweite Leitung direkt am HERM-Anschluss. Vergleichen Sie die Anzeige direkt mit dem Nennwert auf dem Etikett.
2. Verlegen Sie das zweite Kabel zum FAN-Anschluss, um den unteren Wert des Lüfterkreises unabhängig zu überprüfen.
3. Wenn ein Gerät mit einer Nennleistung von 45 plus 5 µF weniger als 42,75 µF im HERM-Schaltkreis anzeigt, kommt es zu einem Schlupfverlust des Motors, der einen Austausch erforderlich macht.

Auswahl der richtigen Ersatzkomponente

Bei der Beschaffung eines identischen oder verbesserten Ersatzes für ein ausgefallenes Produkt c65r-Kondensator Spezielle Kompatibilitätsrichtlinien verhindern Geräteschäden. Es ist eine Branchenregel, dass ein Techniker die Betriebsnennspannung erhöhen kann, sie jedoch niemals senken darf. Beispielsweise kann ein Modell mit einer Nennspannung von 440 V ein Modell mit einer Nennspannung von 370 V sicher ersetzen, da seine dickere dielektrische Schicht einer höheren elektrischen Belastung standhält. Der Einbau eines 370-V-Modells in einen 440-V-Stromkreis führt jedoch zu einem schnellen dielektrischen Durchschlag und einem vorzeitigen Ausfall.

Umgekehrt müssen Mikrofarad-Werte genau mit den Designspezifikationen der Ausrüstung übereinstimmen. Durch den Einbau eines falsch dimensionierten Kondensators, beispielsweise einer 55-µF-Einheit, in einen Schaltkreis, der für einen 45-µF-Motor ausgelegt ist, wird der Phasenwinkel zu weit nach vorne verschoben. Dadurch erhöht sich die Gesamtstromaufnahme in den Hilfswicklungen, was mit der Zeit zu einem Isolationsausfall der Motorwicklung führt.
