104J-Kondensatorwert erklärt: Leitfaden zum CBB60-Kondensator
Was bedeutet 104J bei einem Kondensator?
104J aufgedruckt auf einem Kondensatorgehäuse bedeutet, dass die Komponente eine Kapazität von 100.000 Picofarad hat, was 0,1 Mikrofarad entspricht, mit einer Toleranz von plus oder minus 5 Prozent. Die ersten beiden Ziffern, 10, sind die signifikanten Ziffern, die dritte Ziffer, 4, gibt an, wie viele Nullen nach diesen beiden Ziffern hinzugefügt werden müssen, wenn das Ergebnis in Picofarad ausgedrückt wird, und der Buchstabe J ist der Toleranzcode, der auf den numerischen Teil folgt. Dieses aus drei Ziffern und Buchstaben bestehende Kennzeichnungssystem gibt es, weil das Gehäuse kleiner Keramikscheibenkondensatoren, monolithischer Mehrschichtkondensatoren und vieler Folienkondensatoren zu klein ist, um einen vollständigen Dezimalwert mit einem Einheitensymbol in lesbarem Text auszugeben. Daher haben die Hersteller stattdessen eine kompakte Abkürzung verwendet.
Sobald das Muster verstanden ist, wird das Lesen ähnlicher Markierungen zur Routine und nicht mehr zur Verwirrung. Ein 103J-Kondensator hat 10.000 pF oder 0,01 Mikrofarad, ein 224J-Kondensator hat 220.000 pF oder 0,22 Mikrofarad und ein 474J-Kondensator hat 470.000 pF oder 0,47 Mikrofarad. Der Toleranzbuchstabe ändert den garantierten Genauigkeitsbereich um diesen Nominalwert und nicht um den Nominalwert selbst, sodass sowohl ein 104K als auch ein 104J auf einem frischen, unbeschädigten Teil nahe bei 0,1 Mikrofarad messen, aber die K-Version ermöglicht eine größere Spanne von plus oder minus 10 Prozent, während die J-Version auf einem engeren Plus oder minus 5-Prozent-Band gehalten wird.
Diese Kodierungsgewohnheit gilt nicht nur für eine Fabrik oder ein Land. Es geht auf eine gemeinsame Branchenkonvention zurück, die sich verbreitete, weil es Herstellern ermöglichte, mit nur vier Zeichen einen Wert auf eine Komponente zu stempeln, unabhängig davon, ob diese Komponente in einem Fernseher, einer Waschmaschinen-Steuerplatine, einem Netzteil oder einem Industriesensor landete. Jeder, der regelmäßig mit Elektronik arbeitet, merkt sich irgendwann die Handvoll gängiger dreistelliger Codes einfach durch wiederholtes Anlegen, genauso wie jemand, der mit Sanitärarmaturen arbeitet, sich gängige Rohrdurchmesser merkt, ohne jeden einzelnen nachschlagen zu müssen.
Vollständige Entschlüsselung des Drei-Ziffern- und Buchstabensystems
Die Codierungskonvention für 104J-Kondensatoren folgt der gleichen Logik, die auch für die meisten weltweit verkauften Scheiben-, Keramik- und Kleinfilmkondensatoren verwendet wird. Hersteller verlassen sich auf diese Abkürzung, weil das Aufprägen von fünf oder sechs Zeichen auf ein reiskorngroßes Bauteil weitaus einfacher ist als das Aufdrucken eines vollständigen Dezimalwerts mit einem Einheitensymbol, und weil ein standardisiertes System bedeutet, dass ein Techniker, der sich mit den Teilen einer Marke auskennt, die Teile einer anderen Marke lesen kann, ohne etwas neu lernen zu müssen.
| Gedruckter Code | Wert in pF | Wert in µF | Typische Verwendung |
|---|---|---|---|
| 101J | 100 pF | 0,0001 µF | Hochfrequenz-Bypass, HF-Tuning |
| 102J | 1.000 pF | 0,001 µF | Rauschfilterung, HF-Kopplung |
| 103J | 10.000 pF | 0,01 µF | Entkopplung in Logikschaltungen |
| 104J | 100.000 pF | 0,1 µF | Allgemeiner Bypass, Glättung der Stromversorgung |
| 154J | 150.000 pF | 0,15 µF | Snubber-Netzwerke, EMI-Unterdrückung |
| 224J | 220.000 pF | 0,22 µF | Motorstarthilfe, Zeitschaltkreise |
| 334J | 330.000 pF | 0,33 µF | Audiofilterung, Stromleitungskopplung |
| 474J | 470.000 pF | 0,47 µF | Audiokopplung, Snubber-Netzwerke |
| 105J | 1.000.000 pF | 1 µF | Massenfilterung der Stromversorgung |
Toleranzbuchstaben folgen einem anderen Standard als der numerische Wert, und dies ist ein Punkt, der Menschen zum Stolpern bringt, die mit dem Lesen dieser Markierungen noch nicht vertraut sind. J bedeutet plus oder minus 5 Prozent, K bedeutet plus oder minus 10 Prozent, M bedeutet plus oder minus 20 Prozent, F bedeutet plus oder minus 1 Prozent und G bedeutet plus oder minus 2 Prozent. In einer Schaltung, in der es auf Timing-Genauigkeit oder Filter-Grenzfrequenz ankommt, sorgt eine engere Toleranz wie J oder F dafür, dass das Verhalten über eine Produktionscharge hinweg vorhersehbar bleibt, während eine lockerere Toleranz wie M für einfache Bypass- oder Rauschunterdrückungsfunktionen akzeptabel ist, bei denen der genaue Wert nur innerhalb eines breiten Bereichs liegen muss, anstatt ein präzises Ziel zu erreichen.
Warum die dritte Ziffer ein Multiplikator ist und nicht nur eine weitere Zahl
Ein häufiger Grund für Verwirrung besteht darin, alle drei Ziffern so zu behandeln, als wären sie signifikante Zahlen, was zu einer falschen Lesart führt. Der richtige Ansatz besteht darin, nur die ersten beiden Ziffern als Basiszahl zu behandeln und dann die dritte Ziffer lediglich als Zehnerpotenz-Multiplikator für Pikofarad zu verwenden. Für 104 ist die Basiszahl 10 und der Multiplikator ist 10 hoch vier, was 10 multipliziert mit 10.000 ergibt, was 100.000 Pikofarad entspricht. Die Anwendung derselben Logik auf 475 ergibt eine Basis von 47 und einen Multiplikator von 10 hoch fünf, was 4.700.000 Picofarad oder 4,7 Mikrofarad ergibt, ein Wert, der manchmal bei größeren Folienkondensatoren in der Leistungselektronik zu finden ist.
Spannungswerte sind neben dem Code aufgedruckt
Bei vielen Kondensatoren mit dem Code 104J ist in der Nähe auch eine separate Nennspannung aufgedruckt, üblicherweise 50 V, 100 V, 250 V, 400 V oder 630 V für Folientypen. Dieser Spannungswert ist die maximale Arbeitsspannung, die das Dielektrikum dauerhaft aushalten kann, ohne zusammenzubrechen, und ist völlig unabhängig vom Kapazitätswert selbst. Ein 104J-Kondensator mit einer Nennspannung von 50 V und ein 104J-Kondensator mit einer Nennspannung von 400 V speichern die identische Ladung von 0,1 Mikrofarad bei einer bestimmten Spannung, aber die 400-V-Version verwendet ein dickeres oder anderes dielektrisches Material, um höheren Dauerbelastungen standzuhalten, weshalb sie körperlich größer ist und im Allgemeinen mehr in der Herstellung kostet.
Wie CBB60-Kondensatoren Beziehen Sie sich auf dieses Wertesystem

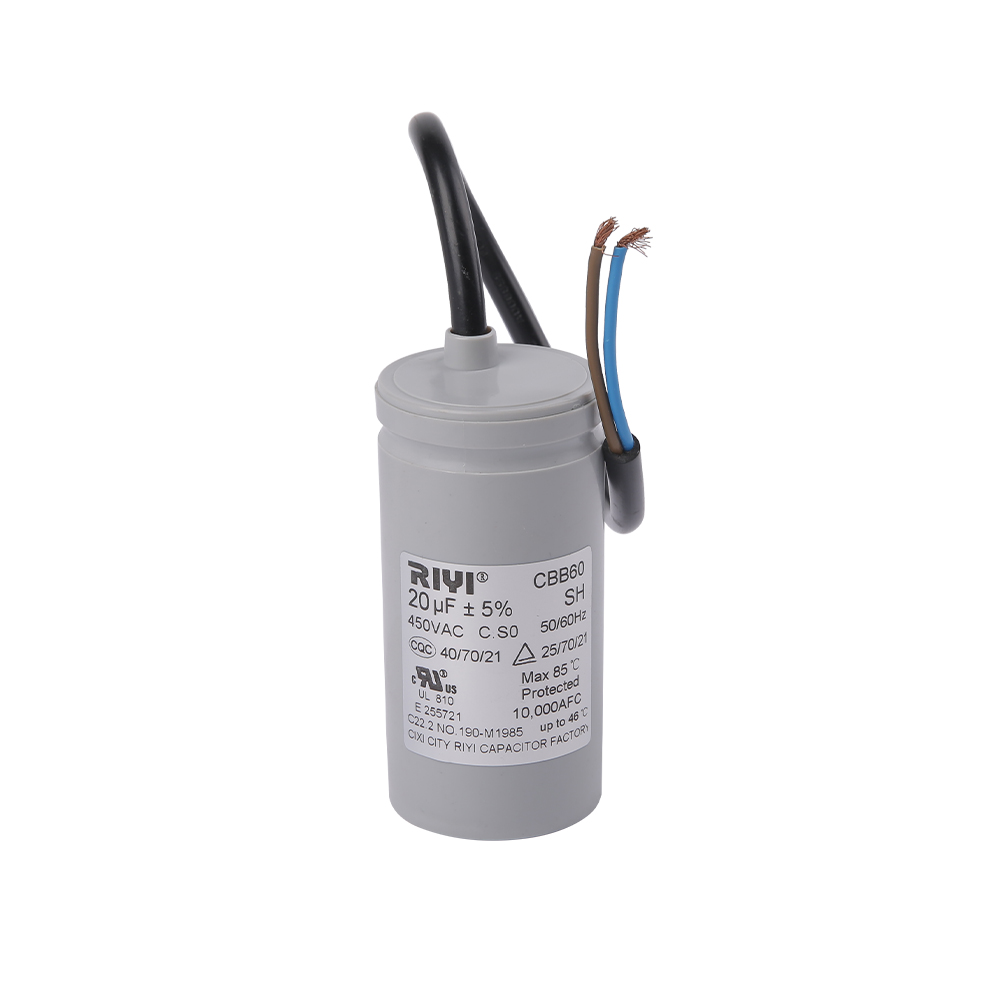

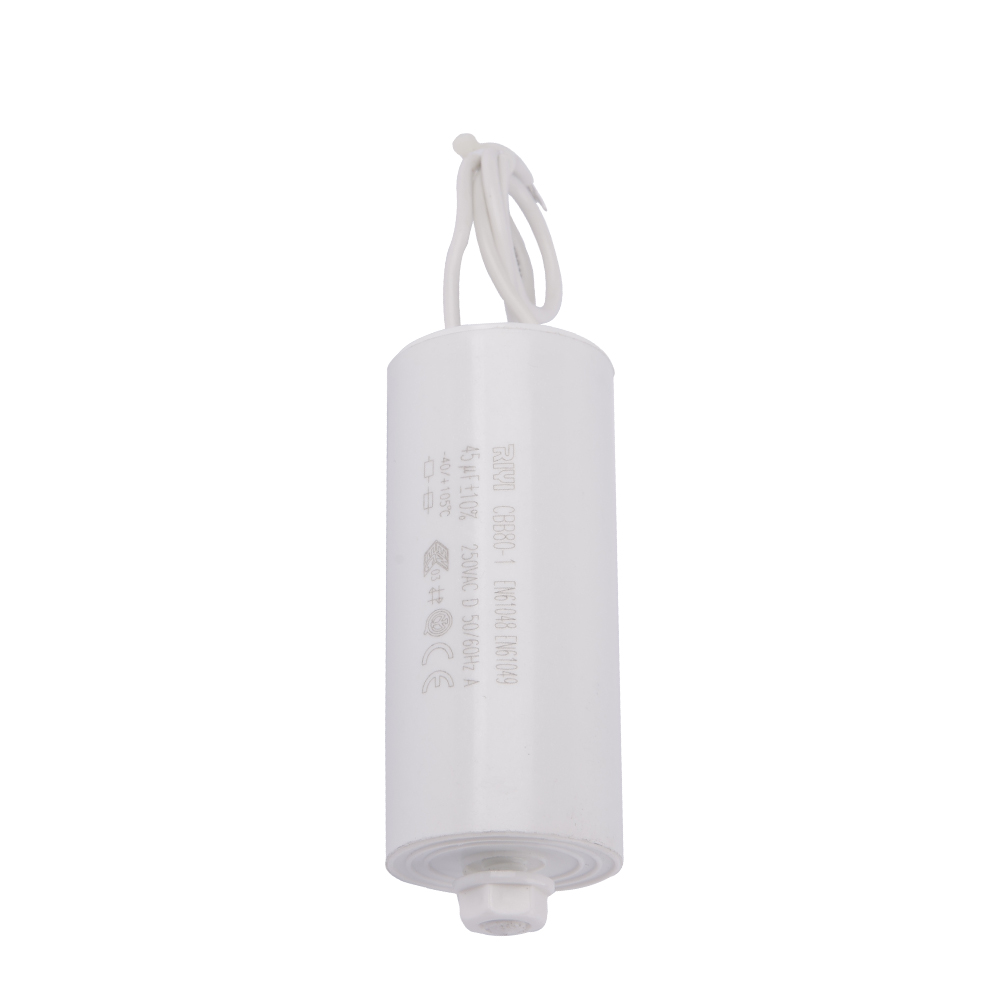

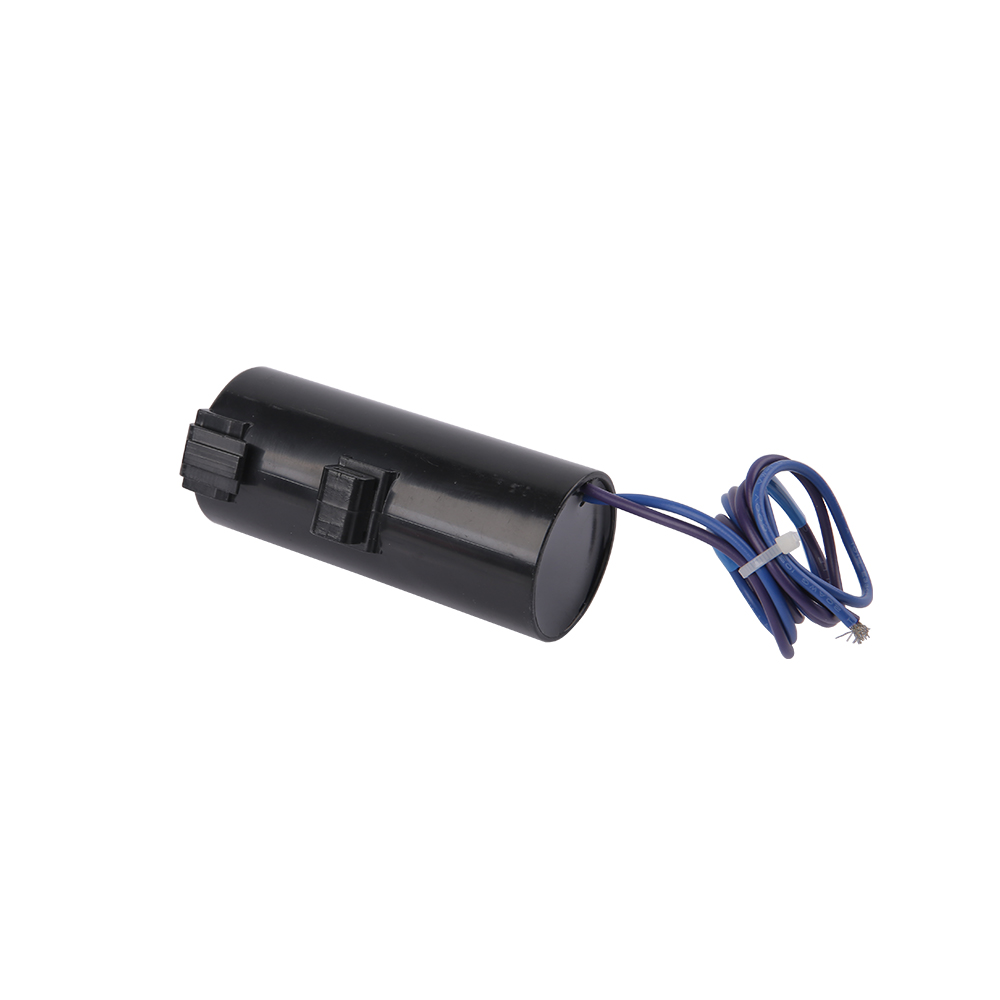

A Der CBB60-Kondensator ist ein metallisierter Polypropylen-Folienkondensator, der speziell für den Betrieb von Wechselstrom-Induktionsmotoren entwickelt wurde , am häufigsten die Einphasenmotoren, die in Wasserpumpen, Lüftern, Kompressoren und anderen rotierenden Geräten zu finden sind. Im Gegensatz zu einer kleinen Keramikscheibe mit der Aufschrift 104J ist ein CBB60-Kondensator ein größeres zylindrisches oder ovales Bauteil, das für kontinuierliche Wechselspannung ausgelegt ist, typischerweise 250 V oder 450 V, und die Beschriftung erfolgt direkt in Mikrofarad und nicht im dreistelligen pF-Code, da auf dem Gehäuse genügend Oberfläche vorhanden ist, um den vollständigen Wert zusammen mit Spannungsnennwert, Toleranz und Frequenzinformationen aufzudrucken.
Auch wenn bei den CBB60-Geräten die Kurzcodierung weggelassen wird, ist die zugrunde liegende Kapazitätsberechnung mit der der kleinen codierten Teile identisch. Ein CBB60-Kondensator mit einer Nennleistung von 25 Mikrofarad speichert das gleiche Ladungsverhältnis wie ein 0,1-Mikrofarad-Keramikkondensator, nur etwa 250-mal größer und mit einem Dielektrikum und einer Konstruktion ausgestattet, die für anhaltende Wechselstromwelligkeit statt für kurze Gleichstromfilterimpulse geeignet sind. Wer einen kleinen Signalkondensator mit der Codierung 104J mit einem CBB60-Motorbetriebskondensator vergleicht, vergleicht in Wirklichkeit zwei unterschiedliche Aufgaben: Signalaufbereitung im Mikrofarad-Bereich mit Motorphasenverschiebung im Dutzend Mikrofarad.
Typische CBB60-Kapazitätswerte, die auf Motortypenschildern und Pumpenhandbüchern zu finden sind, liegen zwischen 1,5 µF und 50 µF, mit gängigen Standardwerten bei 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF und 45 µF. Die Auswahl des richtigen CBB60-Werts für einen Motor ist kein bloßes Rätselraten; Der Kondensatorwert wird vom Motorhersteller auf der Grundlage des Wicklungsdesigns ausgewählt, und der Austausch eines nicht übereinstimmenden Werts verändert das Anlaufdrehmoment, den Betriebsstrom und die Wärmeentwicklung in den Motorwicklungen.
Physikalischer Aufbau eines CBB60-Kondensators
Die innere Struktur eines CBB60-Kondensators besteht aus einer dünnen Polypropylenfolie mit einer direkt auf der Oberfläche aufgebrachten metallisierten Aluminium- oder Zinkschicht, die zu einem kompakten Zylinder gewickelt und nicht als flache Platten gestapelt ist. Diese metallisierte Filmkonstruktion verleiht dem Kondensator eine Selbstheilungseigenschaft: Wenn eine winzige Schwachstelle im Dielektrikum unter Spannungsbelastung zusammenbricht, verdampft die lokalisierte Hitze die dünne Metallschicht rund um diese Stelle und isoliert den Fehler sofort, ohne den gesamten Kondensator außer Betrieb zu nehmen. Dies ist einer der Gründe, warum metallisierte Folienkondensatoren wie der CBB60 für den Dauerbetrieb von Wechselstrommotoren gegenüber anderen dielektrischen Typen, denen dieses Selbstreinigungsverhalten fehlt, bevorzugt werden.
Das Außengehäuse ist typischerweise eine Hartplastikschale, die mit Epoxidharz oder einer ähnlichen Vergussmasse gefüllt ist, die Feuchtigkeit abdichtet und mechanische Stabilität gegen die Vibrationen bietet, die ein laufender Motor erzeugt. An der Oberseite ragen zwei oder drei Anschlussfahnen heraus, die so dimensioniert sind, dass sie Standard-Flachsteckverbinder aufnehmen können, und viele CBB60-Einheiten verfügen außerdem über einen eingebauten Druckentlastungsmechanismus im Gehäusedesign, so dass sich das Gehäuse kontrolliert entlüftet, anstatt unvorhersehbar zu reißen, wenn sich aufgrund eines Fehlerzustands ein Innendruck aufbaut.
Anpassung des Kondensatorwerts an die Anwendung
Die Wahl zwischen einem kleinen codierten Kondensator und einem Betriebskondensator im CBB60-Stil hängt von der elektrischen Rolle der Komponente ab und nicht von persönlichen Vorlieben. In der folgenden Liste werden die beiden Kondensatorfamilien den Situationen gegenübergestellt, in denen jede einzelne die richtige Wahl ist.
- Signalpegelfilterung, Entkopplung und Timing auf Leiterplatten erfordern codierte Keramik- oder Folienkondensatoren wie 104J, da diese Rollen kleine, stabile Werte bei kompakter Stellfläche erfordern.
- Die Motorphasenverschiebung für einphasige Wechselstrommotoren erfordert einen CBB60- oder gleichwertigen Betriebskondensator, da diese Rollen eine große Kapazität benötigen, die für kontinuierliche Netzspannung und Welligkeitsstrom ausgelegt ist.
- Jeder Kondensator, der über eine Wechselstromleitung angeschlossen wird, sollte, auch nur kurzzeitig, eine Wechselspannungsnennspannung mit einem Spielraum über der Versorgungsspannung haben. Aus diesem Grund sind CBB60-Geräte für 250 V oder 450 V ausgelegt und nicht für die niedrigeren Gleichspannungsnennwerte, die bei kleinen Keramikteilen üblich sind.
- Ersatzkondensatoren sollten dem ursprünglichen Mikrofarad-Wert innerhalb des angegebenen Toleranzbandes entsprechen, da der Ersatz durch einen zu kleinen oder zu großen Wert den Phasenwinkel des Motors verschiebt und die Lebensdauer des Motors verkürzen kann.
- Umgebungen mit hoher Umgebungswärme oder Dauerbetriebszyklen bevorzugen CBB60-Kondensatoren mit einem höheren Temperaturbereich, da anhaltende Hitze einer der Hauptfaktoren ist, der die Lebensdauer von Folienkondensatoren allmählich verkürzt.
Von Motorreparaturtechnikern gesammelte Felddaten, auf die in der allgemeinen Serviceliteratur für Geräte verwiesen wird, zeigen durchweg, dass ein Betriebskondensatorwert, der um mehr als 10 Prozent unter seinen Nennwert in Mikrofarad abweicht, mit einem merklich verringerten Anlaufdrehmoment und einem höheren Betriebsstrom bei einphasigen Kompressor- und Pumpenmotoren korreliert. Dies ist einer der Gründe, warum CBB60-Kondensatoren normalerweise mit engeren Toleranzbändern wie etwa plus oder minus 5 Prozent spezifiziert werden, anstatt mit den lockereren Bändern, die bei Allzweck-Signalkondensatoren akzeptabel sind.
Lesen eines Motortypenschilds für den korrekten Wert
Bei den meisten einphasigen Motoren, die einen Betriebskondensator erfordern, sind der genaue Mikrofarad-Wert und die Nennspannung direkt auf dem Typenschild aufgeführt, häufig beispielsweise als „Cap 20uF 450V“. Wenn das Typenschild fehlt oder abgenutzt ist, ist der Originalkondensator selbst, sofern er noch lesbar ist, die nächstbeste Referenz. Wenn beides nicht verfügbar ist, ist der Abgleich mit der PS- und Spannungsnennleistung des Motors mithilfe einer Querverweistabelle des Herstellers der Standard-Ausweichansatz, da Motorwicklungsdesigns bei einer bestimmten PS-Leistung und Spannung dazu neigen, sich um einen engen Bereich geeigneter Kapazitätswerte zu konzentrieren.
Vergleich von 104J-Kondensatoren mit CBB60-Kondensatoren nebeneinander
Wenn man die beiden Kondensatorfamilien nebeneinander platziert, sind die praktischen Unterschiede auf einen Blick erkennbar, auch wenn beide letztlich die gleiche Grundphysik nutzen, um elektrische Ladung zu speichern.
| Attribut | Kondensator im 104J-Stil | CBB60-Kondensator |
|---|---|---|
| Typische Kapazität | Bruchteile eines Mikrofarads | 1,5 bis 50 Mikrofarad |
| Hauptaufgabe | Signalfilterung, Entkopplung | Motorphasenverschiebung, Laufunterstützung |
| Spannungsnennwertstil | DC-Arbeitsspannung, niedrig bis mäßig | Kontinuierliche Wechselspannung, 250 V oder 450 V |
| Beschriftungsmethode | Dreistelliger Plus-Buchstaben-Code | Vollständiger Mikrofarad-Wert auf dem Gehäuse aufgedruckt |
| Körperliche Größe | Klein, auf der Platine montiert | Größeres zylindrisches Gehäuse mit Kabelschuhen |
| Einschaltdauerbelastung | Intermittierender Strom mit geringer Welligkeit | Kontinuierlicher, anhaltender Welligkeitsstrom |
Die Unterscheidung ist am wichtigsten, wenn jemand bei der Fehlersuche an Geräten zwei unbekannte Kondensatoren nebeneinander findet, einen kleinen und codierten, einen größeren und in einfachen Mikrofarad aufgedruckt. Wenn man erkennt, zu welcher Familie eine Komponente gehört, kann man sofort eingrenzen, welche Rolle sie spielt und welche Art von Ersatzteil geeignet ist, anstatt davon auszugehen, dass beide Teile austauschbare Funktionen erfüllen, nur weil beide als Kondensatoren gekennzeichnet sind.
Testen und Verifizieren von Kondensatorwerten
Die Bestätigung, dass ein Kondensator immer noch seinem aufgedruckten Wert entspricht, unabhängig davon, ob er einen 104J-Code oder ein CBB60-Etikett trägt, ist eine schnelle Überprüfung mit dem richtigen Messgerät. Ein Digitalmultimeter mit Kapazitätsbereich oder ein spezielles LCR-Messgerät liest die tatsächlich gespeicherte Kapazität direkt ab. Das Bauteil sollte zunächst vollständig entladen werden, da ein geladener Kondensator das Messgerät beschädigen oder zu falschen Messwerten führen kann.
Schritte für eine grundlegende Kapazitätsprüfung
Trennen Sie den Kondensator vor dem Test vollständig vom Stromkreis oder Motor, da ein Kondensator, der noch an einen spannungsführenden Stromkreis angeschlossen ist, ungenaue Messwerte liefert und durch gespeicherte Ladung die Gefahr eines Stromschlags darstellen kann. Entladen Sie den Kondensator, indem Sie seine Anschlüsse kurzzeitig mit einem isolierten Widerstandskabel und nicht mit einem bloßen Schraubenzieher überbrücken, da ein direkter Kurzschluss zu Löchern in den Anschlüssen führen kann. Stellen Sie das Messgerät auf die Kapazitätsfunktion ein, schließen Sie die Leitungen an die beiden Anschlüsse an und vergleichen Sie den angezeigten Messwert mit dem aufgedruckten Wert unter Berücksichtigung des angegebenen Toleranzprozentsatzes.
Ein 104-J-Kondensator mit Werten zwischen 0,095 µF und 0,105 µF liegt innerhalb seines Plus- oder Minus-5-Prozent-Fensters und funktioniert normal. Ein als 25 µF gedruckter CBB60-Kondensator, dessen Wert unter etwa 20 µF liegt, hat sich wahrscheinlich verschlechtert und sollte ersetzt werden, da ein Motorbetriebskondensator, der mehr als 20 Prozent seiner Nennkapazität verloren hat, eine häufige Ursache für Motoren ist, die brummen, aber nicht starten oder unter Last langsam starten.
Erkennen physischer Warnzeichen vor dem Testen
Eine Sichtprüfung deckt häufig Probleme auf, bevor ein Zählerstand sie bestätigt. Ein CBB60-Kondensator mit ausgebeulter oder geschwollener Gehäuseoberseite, sichtbaren Rissen an den Nähten oder austretenden dunklen Rückständen an den Anschlüssen ist mit ziemlicher Sicherheit intern ausgefallen, und weitere Tests liefern kaum zusätzliche Informationen über die Bestätigung hinaus, dass er ausgetauscht werden muss. Kleine Keramikkondensatoren mit der Kennzeichnung 104J zeigen selten sichtbare Schwellungen, da sich ihre Konstruktion von denen der Folientypen unterscheidet, aber rissige Keramikkörper oder verfärbte Lötstellen auf der Platine um das Teil herum sind nützliche visuelle Hinweise darauf, dass etwas in diesem Bereich überhitzt ist.
Interpretation von Messwerten, die außerhalb der Toleranz liegen
Ein Messwert, der bei einem Folienkondensator eher nach oben als nach unten schwankt, kommt zwar seltener vor, kann aber trotzdem auftreten und deutet im Allgemeinen auf ein Problem mit der Messgerätkalibrierung oder auf eine Messung hin, die durchgeführt wurde, während noch Restladung vorhanden war, und nicht auf einen tatsächlichen Kapazitätsanstieg, da Kondensatoren durch normale Alterung nicht an Kapazität gewinnen. Ein Messwert, der nach unten driftet, ist das weitaus häufigere Muster und spiegelt eine allmähliche dielektrische Verschlechterung, das Eindringen von Feuchtigkeit oder den kumulativen Effekt der oben beschriebenen selbstheilenden Reinigungsereignisse wider, die jeweils die effektive Plattenfläche über die Lebensdauer der Komponente leicht reduzieren.
Faktoren, die die Lebensdauer von Kondensatoren verkürzen oder verlängern
Beide Kondensatorfamilien altern aufgrund der gleichen zugrunde liegenden Belastungen, auch wenn sich die Zeitskalen und Ausfallsymptome aufgrund ihrer unterschiedlichen Aufgaben und Betriebsumgebungen unterscheiden.
Hitze
Erhöhte Umgebungstemperaturen gelten immer wieder als der größte Einzelfaktor für die Verkürzung der Lebensdauer von Film- und Keramikkondensatoren, da Hitze den chemischen Abbau des dielektrischen Materials und etwaiger interner Bindungsverbindungen beschleunigt. Ein CBB60-Kondensator, der direkt an einem heißen Kompressorgehäuse montiert ist, altert schneller als ein identisches Teil, das mit einem Luftspalt und etwas Belüftung montiert ist, selbst wenn beide der gleichen elektrischen Belastung ausgesetzt sind.
Spannungsstress
Der Betrieb eines Kondensators konstant nahe oder über seiner Nennspannung verkürzt seine Lebensdauer erheblich im Vergleich zum Betrieb mit einer Spanne unterhalb dieser Nennspannung. Aus diesem Grund ist es in Regionen, in denen die Netzspannung schwankt oder gelegentlich ansteigt, gängige Praxis, einen CBB60 mit einer Nennspannung von 450 V an einer Versorgungsleitung mit Nennspannung von 220 V oder 240 V auszuwählen, anstatt den Spielraum mit einem für 250 V ausgelegten Teil zu verkleinern.
Welligkeitsstrom und Arbeitszyklus
Kondensatoren, die im Dauerbetrieb eingesetzt werden, wie z. B. ein CBB60 an einem Motor, der stundenlang läuft, unterliegen einer stärkeren kumulativen Stromwelligkeitserwärmung als ein Kondensator, der nur für kurze, intermittierende Stöße verwendet wird. Dies ist einer der Gründe dafür, dass Motorbetriebskondensatoren im Verhältnis zu ihrem Kapazitätswert physikalisch größer sind als Kleinsignalkondensatoren mit einer ähnlichen Nennleistung im Mikrofarad, da die größere Gehäuseoberfläche dazu beiträgt, die durch anhaltenden Stromfluss erzeugte Wärme abzuleiten.
Feuchtigkeit und Verschmutzung
Feuchtigkeit, die in das Kondensatorgehäuse eindringt, sei es durch eine beschädigte Gehäusedichtung oder einen Herstellungsfehler, beschleunigt den dielektrischen Durchschlag und kann eher zu einem plötzlichen als zu einem allmählichen Ausfall führen. Versiegelte, mit Epoxidharz gefüllte Gehäuse von CBB60-Kondensatoren dienen speziell dazu, diesen Prozess zu verlangsamen. Aus diesem Grund wird ein gerissenes oder beschädigtes Gehäuse als starker Indikator dafür angesehen, dass ein Kondensator ausgetauscht werden sollte, selbst wenn die Tests zu diesem Zeitpunkt noch innerhalb der Toleranz liegen.
Überlegungen zur Installation und Verkabelung von CBB60-Kondensatoren
Die richtige Installation wirkt sich ebenso auf die Leistung und Lebensdauer aus wie die Auswahl des richtigen Mikrofarad-Werts. Ein CBB60-Kondensator wird im Allgemeinen parallel zum Start- oder Laufwicklungskreis des Motors geschaltet, und die Klemmenanordnung am Gehäuse, ob er zwei oder drei Anschlüsse hat, bestimmt, wie er in einwertige oder zweiwertige Motoranwendungen angeschlossen wird.
Montageausrichtung und -ort
Durch die Montage eines CBB60-Kondensators an einem Ort, der vor direkter Sonneneinstrahlung und entfernt von anderen wärmeerzeugenden Komponenten geschützt ist, verlängert sich seine praktische Lebensdauer messbar im Vergleich zur Montage an einer heißen Oberfläche ohne Luftzirkulation. Eine häufig empfohlene Ausrichtung in Gerätehandbüchern ist die vertikale Montage mit den Anschlüssen nach unten, da dadurch die Wahrscheinlichkeit verringert wird, dass sich Feuchtigkeit oder Kondenswasser um die Anschlüsse herum ansammelt.
Terminalverbindungen
Flachstecker sollten genau und ohne übermäßiges Spiel auf den Kondensatoranschlüssen sitzen, da eine lockere Verbindung jedes Mal, wenn Strom fließt, eine lokale Erwärmung an der Kontaktstelle erzeugt, wodurch sowohl der Stecker als auch die Anschlussfahne nach und nach beschädigt werden. Der Drahtquerschnitt sollte der erwarteten Stromaufnahme des Stromkreises entsprechen und die Verbindungen sollten mechanisch sicher genug sein, um den Vibrationen standzuhalten, die ein laufender Motor über Monate oder Jahre im Betrieb erzeugt.
Ersatzwert-Ersetzungsbereich
Wenn kein genauer Ersatzwert verfügbar ist, erlaubt eine allgemein referenzierte praktische Richtlinie einen Ersatz-CBB60-Wert innerhalb von etwa plus oder minus 10 Prozent des ursprünglichen Nennwerts in Mikrofarad, ohne die Motorleistung wesentlich zu beeinträchtigen. Allerdings bleibt es die bevorzugte Vorgehensweise, so nah wie möglich am ursprünglichen Wert auf dem Typenschild zu bleiben, wenn das exakte Teil beschafft werden kann.
Häufig gestellte Fragen
Was ist der tatsächliche Mikrofarad-Wert eines 104J-Kondensators?
Ein 104J-Kondensator misst 0,1 Mikrofarad, was 100.000 Pikofarad entspricht, mit einer Toleranz von plus oder minus 5 Prozent um diesen Nennwert.
Kann ein CBB60-Kondensator mit einem ähnlichen dreistelligen Code gekennzeichnet werden?
Bei den meisten CBB60-Kondensatoren ist der volle Mikrofarad-Wert direkt auf dem Gehäuse aufgedruckt, anstatt die dreistellige pF-Kurzschrift zu verwenden, da das größere Gehäuse Platz für eine Klartextbeschriftung sowie Spannungsnennwert und Toleranz bietet.
Ist ein Buchstabe mit höherer Toleranz immer besser als J?
Nein. Eine engere Toleranz wie F oder J bedeutet, dass der tatsächliche Wert näher am Nennwert bleibt, was für Timing- und Filterschaltungen von Bedeutung ist, aber für den allgemeinen Bypass-Betrieb ist eine lockerere Toleranz wie K oder M vollkommen akzeptabel und oft weniger kostspielig.
Warum benötigen CBB60-Kondensatoren eine AC-Spannungsnennleistung anstelle einer DC-Nennspannung?
CBB60-Kondensatoren sitzen direkt über der Wechselstromleitung, während der Motor läuft, sodass sie kontinuierlich Wechselspannung und Welligkeitsstrom erfahren, was ein Dielektrikum und eine Konstruktion erfordert, die für dauerhaften Wechselstrombetrieb ausgelegt sind, und nicht für die kurzen Gleichstromimpulse, die ein kleiner Keramikkondensator normalerweise verarbeiten kann.
Was passiert, wenn an einem Motor der falsche CBB60-Wert installiert ist?
Ein falscher Mikrofarad-Wert verändert den Phasenwinkel zwischen den Motorwicklungen, was das Anlaufdrehmoment verringern, den Betriebsstrom erhöhen und die Betriebstemperatur erhöhen kann, was die Lebensdauer des Motors verkürzt.
Wie often should a CBB60 capacitor be checked
Es gibt kein allgemeingültiges festes Intervall, da die Lebensdauer von der Umgebungstemperatur, der Laufzeit und der Spannungsstabilität abhängt. Die Überprüfung der Kapazität, wenn ein Motor langsam anläuft, brummt oder der Überlastschutz auslöst, ist jedoch ein sinnvoller praktischer Auslösepunkt.
Kann ein 104J-Kondensator anstelle eines CBB60-Kondensators verwendet werden?
Nein, die beiden sind nicht austauschbar. Ein 104J-Kondensator fasst nur 0,1 Mikrofarad und ist für niedrige Signalpegelspannung ausgelegt, während ein Motor mehrere zehn Mikrofarad bei einer kontinuierlichen Wechselspannung benötigt, die weit über dem liegt, wofür ein kleiner codierter Kondensator ausgelegt ist.
Bedeutet ein größerer CBB60-Mikrofarad-Wert immer eine stärkere Motorstartleistung?
Nicht unbedingt. Motorwicklungen sind auf einen bestimmten, vom Hersteller gewählten Kapazitätswert ausgelegt, und die Installation eines Werts, der deutlich über dem angegebenen liegt, kann die Wicklung und den Kondensator selbst überhitzen, anstatt die Leistung zu verbessern. Daher ist es sicherer, sich an den Wert auf dem Typenschild zu halten, anstatt davon auszugehen, dass größer besser ist.
Wovor schützt eigentlich die Selbstheilungseigenschaft eines CBB60-Kondensators?
Es schützt davor, dass sich kleine, lokalisierte dielektrische Schwachstellen zu einem vollständigen Kurzschluss entwickeln, da der kurze Löschvorgang den Fehler auf einen winzigen Bereich eingrenzt, anstatt ihn über die gesamte Folienschicht ausbreiten zu lassen. Dies ist einer der Gründe dafür, dass metallisierte Folienkonstruktionen für den Dauerbetrieb von Wechselstrommotoren bevorzugt werden.
Warum haben zwei Kondensatoren mit demselben 104J-Code manchmal unterschiedliche physikalische Größen?
Physische Größenunterschiede zwischen zwei 104J-Kondensatoren sind in der Regel auf eine unterschiedliche Nennspannung oder ein anderes dielektrisches Material zurückzuführen, da beide Faktoren Einfluss darauf haben, wie dick die dielektrische Schicht sein muss, auch wenn der auf dem Gehäuse aufgedruckte Kapazitätswert und die Toleranz identisch bleiben.
