Was bedeutet CBB60 bei einem Kondensator?

Die direkte Bedeutung von CBB60 auf einem Kondensator

Auf einer elektrischen Komponente der Begriff CBB60 ist ein chinesischer Industriestandardcode (GB), der das spezifische dielektrische Material und die Funktionskategorie des Kondensators identifiziert. Im Klartext steht CBB60 für a Motorbetriebskondensator aus metallisierter Polypropylenfolie geformt in einem zylindrischen Gehäuse. Diese Komponente ist speziell darauf ausgelegt, bei laufendem Motor kontinuierlich in einem Wechselstromkreis zu bleiben und für die notwendige Phasenverschiebung zu sorgen, um das Drehmoment und die Effizienz des Motors aufrechtzuerhalten.

Der Code selbst ist eine alphanumerische Abkürzung, bei der jeder Buchstabe eine spezifische technische Bedeutung für den internen Aufbau und die Anwendung des Geräts hat. Im Gegensatz zu Startkondensatoren, die den Stromkreis ausschalten, sobald ein Motor die Drehzahl erreicht, ist der CBB60-Kondensator ist auf Langlebigkeit und kontinuierlichen elektrischen Betrieb ausgelegt.

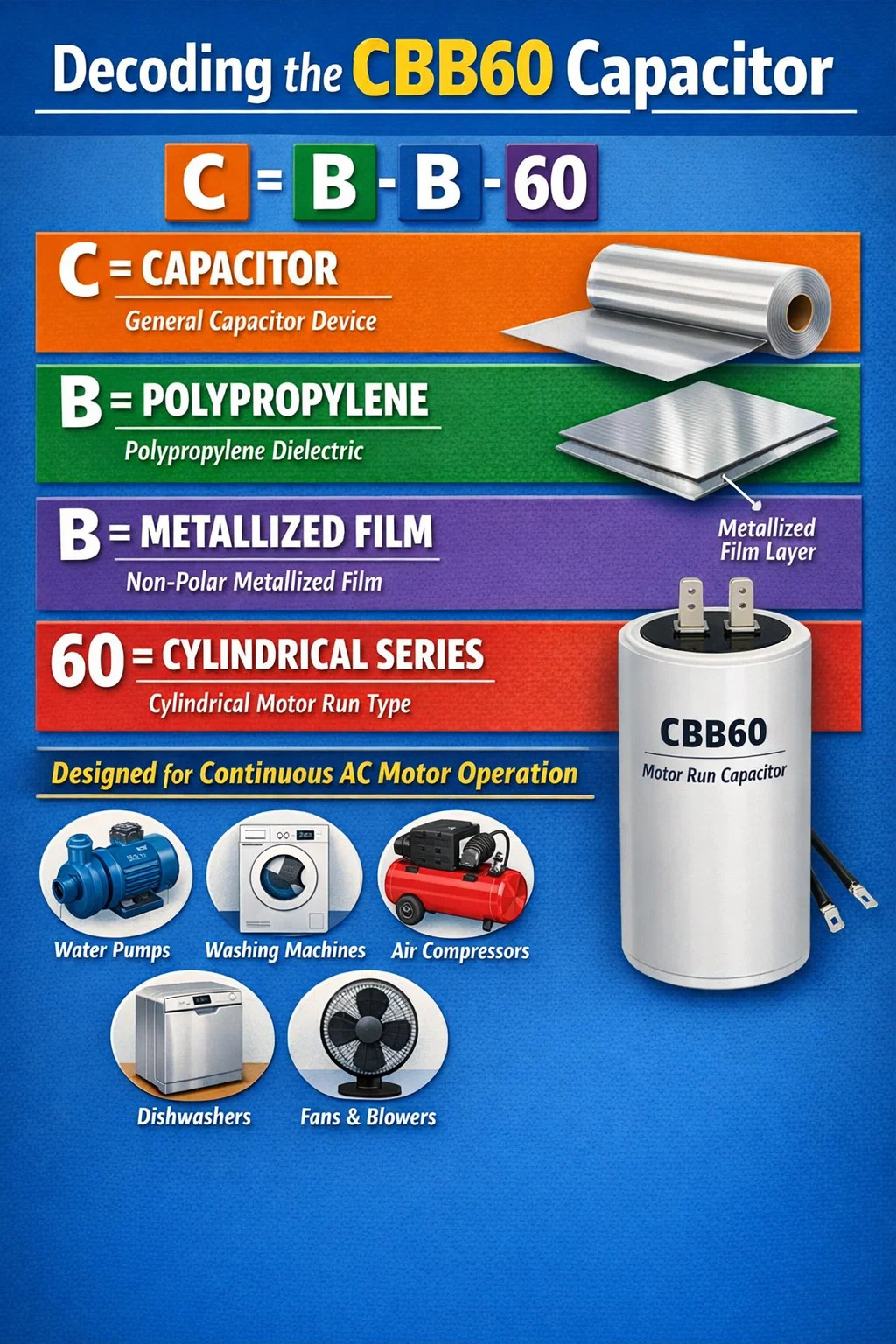

Dekodierung der alphanumerischen Sequenz von CBB60

Um zu verstehen, was einen CBB60 im Vergleich zu anderen Kondensatoren wie dem CBB61 oder CBB65 einzigartig macht, muss man die einzelnen Zeichen aufschlüsseln, die in der Namenskonvention verwendet werden. Dieser Standard wird von Herstellern auf der ganzen Welt weitgehend übernommen, um die Kompatibilität und Sicherheit verschiedener Geräte mit Wechselstrommotoren zu gewährleisten.

Die „C“-Aufschlüsselung

Der erste Buchstabe steht für Kondensator . Dies ist die universelle Bezeichnung für ein Bauteil, das in einem elektrostatischen Feld elektrische Ladung speichert. Im Zusammenhang mit einem Wechselstrommotor wird diese Ladung verwendet, um ein Magnetfeld zu erzeugen, das „nicht im Gleichschritt“ mit der Hauptstromleitung ist, die für das Drehen von Einphasenmotoren erforderlich ist.

Die erste „B“-Aufschlüsselung

Der zweite Buchstabe gibt an Dielektrisches Material . In diesem Fall steht „B“ für Polypropylen . Dieses Material wurde für den CBB60-Kondensator gewählt, da es einen extrem niedrigen Verlustfaktor und einen hohen Isolationswiderstand aufweist. Dadurch kann der Kondensator hohe Frequenzen bewältigen und eine stabile Kapazität aufrechterhalten, selbst wenn die Innentemperatur während langer Motorbetriebsstunden ansteigt.

Die zweite „B“-Aufschlüsselung

Der dritte Buchstabe beschreibt die Unpolarer metallisierter Film . Dies bedeutet, dass der Kondensator weder über einen positiven noch einen negativen Anschluss verfügt, wodurch er sicher für Wechselstromkreise (Wechselstrom) ist. Der „metallisierte“ Aspekt bezieht sich auf eine dünne Metallschicht, die direkt auf die Polypropylenfolie aufgedampft wird und die Fähigkeit zur „Selbstheilung“ bietet – wenn im Inneren ein kleiner Kurzschluss auftritt, verdampft die Metallschicht und beseitigt den Fehler, ohne die gesamte Einheit zu zerstören.

Die „60“-Aufschlüsselung

Die Ziffern „60“ stehen für Modellreihe oder Anwendungsformfaktor. In der Branche bezeichnet „60“ typischerweise ein zylindrisches Kunststoff- oder Aluminiumgehäuse mit entweder Kabel- oder Flachsteckeranschlüssen, das hauptsächlich für motorbetriebene Anwendungen in Geräten wie Pumpen, Waschmaschinen und Kompressoren verwendet wird.

Kernfunktionalität in Wechselstrommotoren

A CBB60-Kondensator ist für Einphasen-Induktionsmotoren unerlässlich. Da eine einphasige Wechselstromquelle von Natur aus kein rotierendes Magnetfeld erzeugt, würde der Motor ohne die Hilfe eines Kondensators einfach sitzen und vibrieren. Der CBB60 erzeugt ein sekundäres Magnetfeld, indem er den Strom in der Hilfswicklung verzögert.

Die Anwendungsmöglichkeiten für dieses spezielle Modell sind aufgrund seines robusten Designs vielfältig. Häufige Beispiele sind:

• Wasserpumpen (Haus- und Industriebewässerung).
• Waschmaschinen und Wäscheschleudern.
• Kleine Luftkompressoren.
• Spülmaschinen und Müllentsorgung.
• Hochgeschwindigkeits-Bodenventilatoren.

Technische Spezifikationen und Datenvergleich

Beim Austausch eines CBB60-Kondensator Es reicht nicht aus, nur den Modellcode zu kennen. Sie müssen mit den auf dem Etikett aufgedruckten elektrischen Nennwerten übereinstimmen. Die Verwendung eines Kondensators mit einer falschen Spannung oder einem falschen Mikrofarad-Wert (µF) kann zum Durchbrennen des Motors oder zur Explosion des Kondensators führen.

So identifizieren Sie einen defekten CBB60-Kondensator

Weil a CBB60-Kondensator Wenn es sich um einen Betriebskondensator handelt, führt sein Ausfall häufig dazu, dass der Motor träge und laut ist oder unter Last nicht startet. Im Gegensatz zu elektronischen Bauteilen, die möglicherweise keine äußeren Anzeichen aufweisen, versagen Folienkondensatoren oft auf sichtbare Weise.

Visuelle und akustische Warnsignale

Wenn Sie den Verdacht haben, dass Ihr Gerät ausfällt, achten Sie auf die folgenden Hinweise im Zusammenhang mit dem Kondensator:

• Das zylindrische Gehäuse ist Ausbeulung oder „Pilzbildung“ oben oder unten. Dies weist auf einen internen Gasdruck aufgrund eines Stromausfalls hin.
• An den Anschlüssen treten ölige oder klebrige Rückstände aus. Während CBB60-Kondensatoren häufig „trocken“ (mit Harz gefüllt) sind, enthalten einige Varianten Öl, das bei extremer Hitze austreten kann.
• Der Motor brummt laut, dreht sich aber nicht. Wenn Sie den Motor manuell anstoßen und er anfängt, sich zu drehen, ist der Kondensator wahrscheinlich tot.
• Häufiges „Auslösen“ des Leistungsschalters oder des thermischen Überlastschutzes am Motor.

Sicherheits- und Wartungspraktiken

Umgang mit irgendwelchen CBB60-Kondensator erfordert die strikte Einhaltung von Sicherheitsprotokollen. Kondensatoren speichern Strom auch dann, wenn die Stromquelle getrennt wurde. Bevor Sie die Anschlüsse eines CBB60 berühren, müssen Sie Folgendes tun es entladen durch Verwendung eines Hochleistungswiderstands oder eines speziellen Entladewerkzeugs an den Anschlüssen. Ein einfaches Kurzschließen der Anschlüsse mit einem Schraubendreher kann einen Lichtbogen verursachen und die Innenfolie des Kondensators beschädigen.

Stellen Sie beim Austausch des Geräts sicher, dass das neue CBB60 den gleichen Mikrofarad-Wert hat (z. B. 40µF ) und eine Nennspannung, die gleich oder höher als die des Originals ist (z. B. wenn das Original 400 VAC hatte, ist ein 450 VAC-Gerät ein sicheres Upgrade). Verwenden Sie niemals eine niedrigere Nennspannung, da dies zu einem sofortigen Ausfall führt.
