Wie teste ich einen Wechselstromkondensator mit einem Multimeter? | Guter vs. schlechter Kondensator-Live-Test

Um festzustellen, ob ein Wechselstromkondensator in einer Klimaanlage gut oder schlecht ist, sind keine professionellen Kenntnisse in der Elektroniktechnik erforderlich. Solange Sie über ein Multimeter mit „Kapazitätstest“-Funktion verfügen, können Sie diese Schritte befolgen und selbst zum Halbexperten werden.

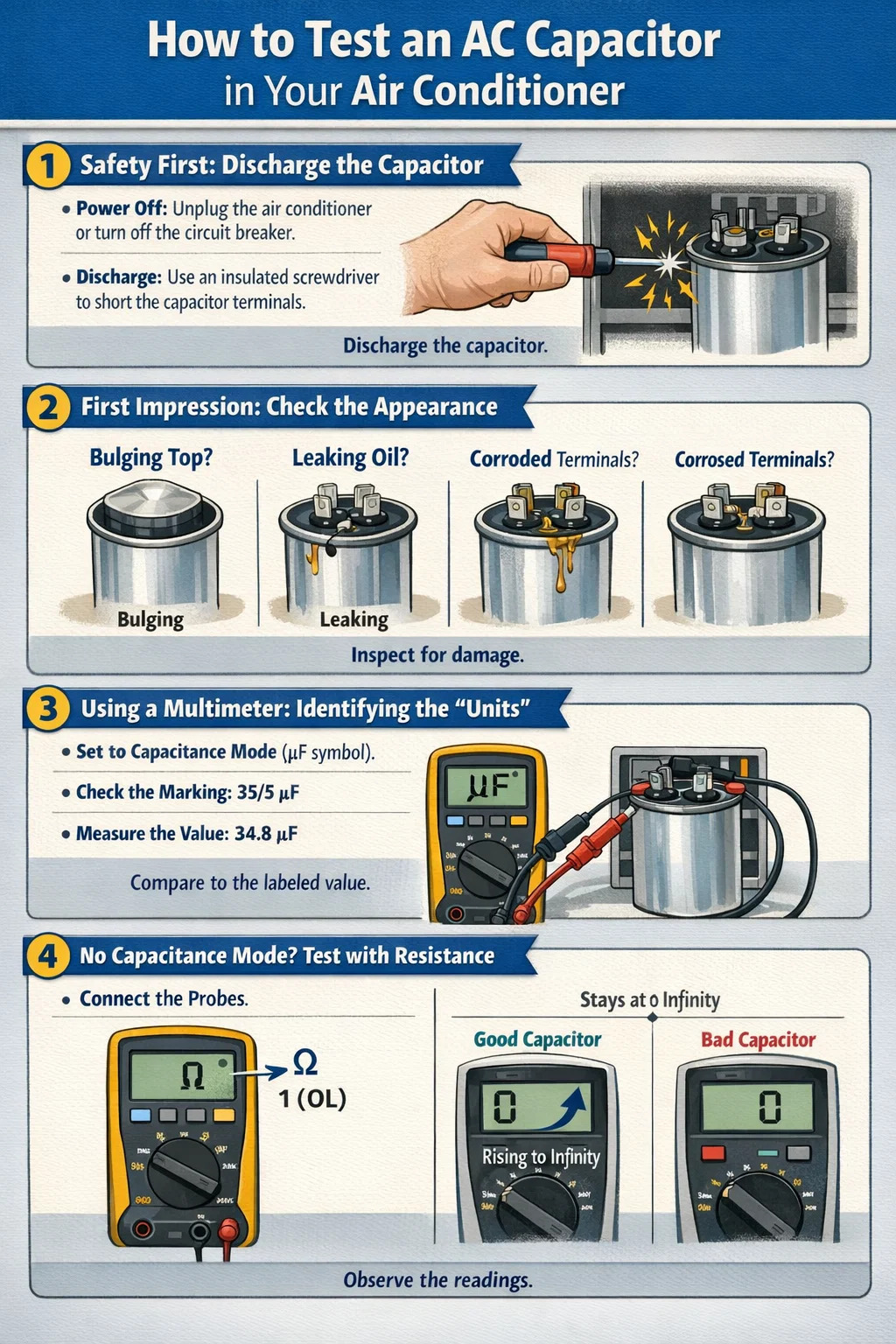

1. Sicherheit geht vor: Entladen Sie den Kondensator

Dieser Schritt ist der wichtigste, bevor Sie mit dem Testen beginnen. Ein Wechselstromkondensator ist wie eine Batterie; Auch wenn das Gerät ausgeschaltet ist, kann es noch unter hoher Spannung stehen, und eine direkte Berührung könnte zu einem schweren Stromschlag führen.
Ausschalten: Trennen Sie die Klimaanlage vom Stromnetz oder schalten Sie den Leistungsschalter aus.
Entladung: Suchen Sie einen Schraubendreher mit gut isoliertem Griff und berühren Sie mit dem Metallschaft gleichzeitig die zwei (oder drei) Anschlüsse des Kondensators. Wenn Sie ein „Plopp“ hören oder einen kleinen Funken sehen, bedeutet dies, dass die Restladung entladen wurde.

2. Erster Eindruck: Überprüfen Sie das Erscheinungsbild

Einige fehlerhaft AC-Kondensatoren müssen nicht einmal mit einem Instrument getestet werden; Sie können es erkennen, wenn Sie sie nur ansehen:
Ausbeulung: Die Oberseite des Kondensators sollte flach sein. Wenn es sich wie bei fermentiertem Brot ausbeult, ist es definitiv kaputt.
Auslaufendes Öl: Wenn ölige Flüssigkeit von unten oder oben austritt, deutet dies auf einen inneren Schaden hin.
Korrosion: Auch stark korrodierte Anschlüsse können zu schlechtem Kontakt führen.

3. Verwendung eines Multimeters: Identifizieren der „Einheiten“

Stellen Sie das Multimeter auf den Kapazitätsmessbereich ein (normalerweise mit dem Symbol –|(– oder mit nF/μF gekennzeichnet).
Überprüfen Sie die Markierungen: Auf der Seite jedes Wechselstromkondensators ist der Kapazitätswert angegeben. „35/5 μF“ bedeutet beispielsweise, dass es sich um einen Doppelkondensator handelt, wobei der größere 35 und der kleinere 5 beträgt.
Messen Sie den tatsächlichen Wert: Platzieren Sie die Sonden des Multimeters an den entsprechenden Anschlüssen (z. B. „C“ und „HERM“ zur Messung des Kompressorabschnitts, „C“ und „FAN“ zur Messung des Lüfterabschnitts).
Vergleichen: Wenn der gemessene Wert erheblich vom markierten Wert abweicht (z. B. mit 35 markiert, der Messwert aber nur 10 beträgt oder überhaupt kein Wert angezeigt wird), bedeutet dies, dass der Kondensator „schwach“ ist und ausgetauscht werden muss.

4. Was passiert, wenn kein Kapazitätsbereich vorhanden ist? Nutzen Sie den Widerstandsbereich, um „auf seinen Herzschlag zu hören“

Wenn Ihr Multimeter nicht über eine eigene Kapazitätsmessfunktion verfügt, können Sie den Widerstandsbereich (Ω) zur groben Einschätzung nutzen:
Dynamische Beobachtung: Schließen Sie die Sonden an und beobachten Sie die Zahlen auf dem Bildschirm. Ein guter Kondensator zeigt eine kleine Zahl an, die schnell ansteigt und schließlich Unendlich (oder „1“/„OL“) anzeigt.
Prinzip: Dies liegt daran, dass die Batterie im Multimeter den Kondensator lädt. Bleibt die Zahl unverändert oder zeigt immer 0 an, ist der AC-Kondensator definitiv defekt.
