Erklärte Kondensatorgrößen: CBB60-Kondensatorabmessungen und -Bewertungsleitfaden

Kurze Antwort: Kondensatorgrößen werden durch drei miteinander verbundene Zahlen definiert – Kapazität in Mikrofarad (uF), Nennspannung in VAC und physische Gehäuseabmessungen (Durchmesser und Höhe in mm). A CBB60-Kondensator ist ein Betriebskondensator mit metallisierter Polypropylenfolie, der speziell für Einphasen-Wechselstrommotoren entwickelt wurde. Seine physikalische Größe wächst mit der Mikrofarad-Nennleistung, da mehr Kapazität mehr gewickelte Folie innerhalb der gleichen Konstruktionsart erfordert. Die Anpassung der richtigen Kondensatorgröße an einen Motor ist nicht optional – eine über- oder unterdimensionierte Einheit verkürzt die Lebensdauer des Motors, erhöht den Betriebsstrom und erhöht das Risiko eines vorzeitigen Kondensatorausfalls.

Was bestimmt die Kondensatorgröße in der Praxis?

Wenn Techniker von „Kondensatorgrößen“ sprechen, beziehen sie sich in der Regel auf zwei separate, aber miteinander verbundene Ideen: die elektrische Größe (Kapazität und Spannung) und die physikalische Größe (Durchmesser und Höhe des Gehäuses, das in einen Motorklemmenkasten, ein Kompressorgehäuse oder ein Lüftergehäuse passen muss). Beides ist gleichermaßen wichtig. Ein Kondensator mit dem richtigen Mikrofarad-Wert, aber den falschen Gehäuseabmessungen passt einfach nicht in den verfügbaren Raum, während ein Kondensator, der physisch passt, aber die falsche Kapazität hat, den Motor nicht richtig laufen lässt.

Die Kapazität für den Motorbetrieb wird fast immer in Mikrofarad ausgedrückt, geschrieben als uF oder MFD, und typische Werte für private und leichte gewerbliche Geräte liegen dazwischen 1,5 uF und 100 uF . Größere Kompressoren, Pumpen und Industriegebläse können Dual-Run-Kondensatoren erfordern, die zwei Werte in einer Dose kombinieren, z. B. 35/5 uF oder 45/7,5 uF, wobei die größere Anzahl den Kompressor und die kleinere Anzahl den Kondensatorlüftermotor versorgt.

Die Nennspannung ist die zweite Hälfte der Dimensionierungsgleichung. Übliche Nennwerte für Motorbetriebskondensatoren sind 250 VAC, 370 VAC und 440 VAC. Ein 370-V- oder 440-V-Kondensator kann im Allgemeinen eine 250-V-Position ersetzen, da die höhere Nennspannung einen zusätzlichen Sicherheitsspielraum bietet. Der umgekehrte Ersatz ist jedoch nicht akzeptabel und führt bei normalen Schwankungen der Netzspannung zu einem dielektrischen Durchschlag.

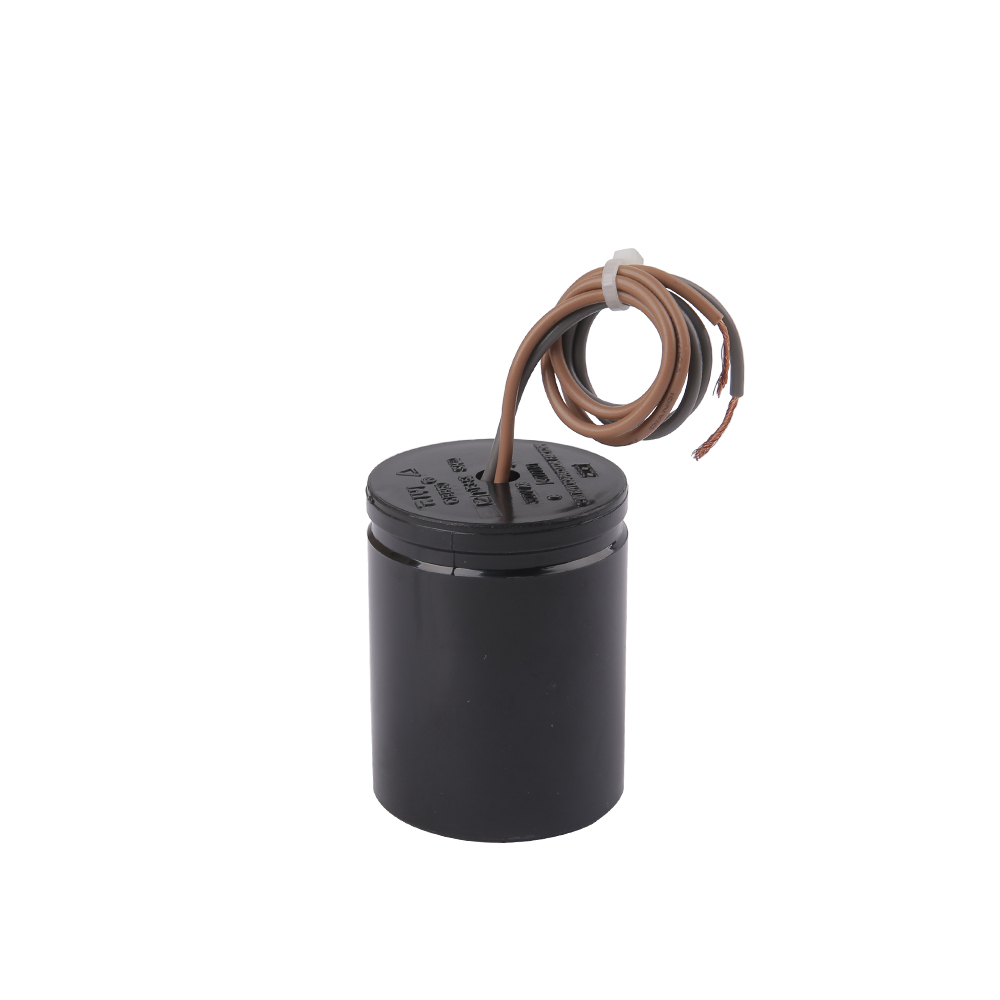

CBB60-Kondensator Aufbau und warum seine Größe mit der Kapazität skaliert

Die Bezeichnung CBB60 bezieht sich auf eine Familie metallisierter Polypropylenfolienkondensatoren, die in einem runden Aluminium- oder kunststoffumwickelten Aluminiumgehäuse untergebracht sind und typischerweise in Schwarz oder Grau mit einer selbstheilenden dielektrischen Folie versehen sind. Dieser Baustil ist weltweit die vorherrschende Wahl für Anwendungen mit Wechselstrommotoren, darunter Klimaanlagen, Waschmaschinen, Wasserpumpen, Abluftventilatoren und Deckenventilatoren, vor allem weil Polypropylenfolien einen geringen dielektrischen Verlust, ein gutes Selbstheilungsverhalten nach geringfügigen Spannungsspitzen und eine stabile Kapazität über einen weiten Temperaturbereich bieten.

Innerhalb eines CBB60-Kondensator Die Kapazität wird durch das Aufwickeln dünner Schichten metallisierter Polypropylenfolie zu einer festen Rolle erzeugt. Das Erhöhen des Mikrofarad-Werts bedeutet das Hinzufügen einer größeren Filmfläche, was physikalisch entweder eine breitere Rolle (Dose mit größerem Durchmesser) oder eine größere Rolle (größere Dose) oder beides bedeutet. Dies ist der direkte technische Grund dafür, dass die Kondensatorgrößen mit zunehmender Kapazität innerhalb der CBB60-Familie stetig ansteigen – eine 1,5-uF-Einheit kann in einem Gehäuse mit einem Durchmesser von nur 25 mm und einer Höhe von 45 mm untergebracht werden, während ein 100-uF-Gerät derselben Familie üblicherweise ein Gehäuse mit einem Durchmesser von etwa 50 mm und einer Höhe von 100 mm oder mehr erfordert.

Gehäuseformoptionen

CBB60-Kondensatoren werden sowohl in runder (zylindrischer) als auch in ovaler Gehäuseform hergestellt. Das ovale Gehäuse wurde speziell für enge Räume in Kompressor-Klemmenkästen und Verflüssigungssatzplatten auf dem Dach entwickelt, in denen ein runder Behälter mit derselben Kapazität nicht über das umgebende Blech hinausragen würde. Ovale Einheiten haben bei einer bestimmten Kapazität und Spannung die gleiche elektrische Leistung wie ihre runden Gegenstücke, ihre Grundfläche wird jedoch anders gemessen – Breite mal Dicke mal Höhe und nicht Durchmesser mal Höhe.

Gängige CBB60-Kondensatorgrößen nach Kapazität und Spannung

Die folgende Tabelle listet typische CBB60-Abmessungen mit rundem Gehäuse bei 450 VAC auf, der am häufigsten auf Lager befindlichen Nennspannung für runde Motorbetriebskondensatoren, die in Lüfter-, Pumpen- und kleinen Kompressoranwendungen verkauft werden. Die tatsächlichen Abmessungen variieren geringfügig von Hersteller zu Hersteller um einige Millimeter. Daher sollte der physische Montageabstand immer anhand des Datenblatts des jeweiligen Lieferanten überprüft werden, bevor größere Mengen bestellt werden.

Typische runde CBB60-Kondensatorabmessungen, Nennspannung 450 VAC, basierend auf gängigen Branchenkatalogdaten
Kapazität (uF)	Durchmesser (mm)	Höhe (mm)	Typische Verwendung
2.5	25	45	Deckenventilator, Tischventilator
6	30	50	Abluftventilator, kleine Wasserpumpe
15	35	65	Waschmaschinenmotor
25	40	70	Geteilter AC-Kondensatorventilator
50	45	85	Brunnenpumpe, kleiner Kompressor
100	50	105	Industriegebläse, großer Pumpenmotor

Ein Kondensatoretikett richtig lesen

Jeder ordnungsgemäß hergestellte Motorbetriebskondensator druckt vier Informationen direkt auf die Dose: Kapazität in uF, Nennspannung in VAC, einen Betriebstemperaturbereich und ein Sicherheits-/Behördenzeichen. Auf einem CBB60-Gerät steht auf dem Etikett normalerweise etwa „35 uF 450 VAC 50/60 Hz“, gefolgt von einem Temperaturcode wie -25 °C bis 70 °C oder -40 °C bis 85 °C. Wenn Sie dies vor dem Kauf richtig lesen, vermeiden Sie die beiden häufigsten Feldfehler: den Kauf der falschen Kapazität für den angeschlossenen Motor und den Kauf einer für die Versorgung zu niedrigen Nennspannung.

Toleranzcodes

Die meisten CBB60-Kondensatoren haben eine Toleranz von plus oder minus 5 Prozent, gekennzeichnet mit dem Buchstaben J, obwohl einige Economy-Linien plus oder minus 10 Prozent verwenden, gekennzeichnet mit K. Ein Kondensator, der mehr als 10 Prozent unter seinen aufgedruckten Nennwert gesunken ist, gilt im Allgemeinen als ausgefallen und sollte ersetzt und nicht wiederverwendet werden, da eine zu kleine effektive Kapazität dazu führt, dass der angeschlossene Motor einen höheren Betriebsstrom zieht und messbar heißer läuft.

So wählen Sie die richtige Kondensatorgröße für einen Motor aus

Die Auswahl der Kondensatorgröße beginnt mit dem Typnschild des Motors und nicht mit dem alten Kondensator, da ein zuvor installierter Kondensator möglicherweise bereits der falsche Ersatz war. Der Mikrofarad-Wert auf dem Typenschild sollte, sofern vorhanden, innerhalb der angegebenen Toleranz liegen. Wenn auf dem Typenschild kein Kondensatorwert angegeben ist, wie es bei generischen Lüfter- und Pumpenmotoren üblich ist, richtet sich die Dimensionierung nach Motorleistung und -spannung unter Verwendung von Standardreferenzbereichen, die aus jahrzehntelangen Felddaten erstellt wurden.

Bestätigen Sie die Versorgungsspannung und die Motorleistung anhand des Typenschilds.
Passen Sie die Kapazität mithilfe der PS-zu-Mikrofarad-Tabelle des Herstellers an oder verwenden Sie den auf dem ausgefallenen Gerät aufgedruckten Wert, wenn dieser mit der Originalspezifikation des Motors übereinstimmt.
Wählen Sie eine Nennspannung, die gleich oder höher als die Originalspannung ist, niemals niedriger.
Überprüfen Sie den Abstand im Klemmenkasten oder in der Montagehalterung, bevor Sie die Gehäusegröße festlegen.
Stellen Sie sicher, dass der Klemmentyp – Schnellanschluss-Flachstecker statt Schraubklemmen – mit dem vorhandenen Kabelbaum übereinstimmt.

Eine weit verbreitete Feldrichtlinie für Einphasenmotoren ist grob 1 uF pro 25 bis 35 Watt der Motorleistung bei 230-V-Versorgung, obwohl sich dieser Wert je nach Motordesign ändert und immer als anfängliche Schätzung und nicht als Ersatz für den vom Hersteller angegebenen Wert betrachtet werden sollte.

Dual-Run-Kondensatorgrößen für Kompressor- und Lüfterkombinationen

Zentrale Klimaanlagen und Wärmepumpen-Kondensatoreinheiten verwenden häufig einen einzigen Dual-Run-Kondensator, um sowohl den Kompressor als auch den Außenventilatormotor aus einer einzigen Dose zu versorgen. Diese Einheiten verfügen über drei Anschlüsse mit der Bezeichnung C (gemeinsam), HERM (Kompressor/hermetisch) und FAN und sind mit zwei Kapazitätswerten beschriftet, zum Beispiel 40/5 uF oder 55/7,5 uF. Die größere Zahl entspricht immer dem Kompressorkreis und die kleinere Zahl dem Lüfterkreis; Durch Vertauschen der Anschlüsse wird der Kondensator nicht beschädigt, es wird jedoch verhindert, dass die Motoren ordnungsgemäß starten.

Gängige Dual-Run-Kondensatorgrößenpaare für Wohn-Kondensatoreinheiten, 370/440 VAC mit doppelter Nennleistung
Kompressor (uF)	Lüfter (uF)	Ca. Gehäusedurchmesser (mm)	Ca. Gehäusehöhe (mm)
25	3	45	75
35	5	50	85
45	7.5	50	95
55	7.5	55	100

Montagearten und Anschlusskonfigurationen

Neben Dosendurchmesser und -höhe kommt es bei der Auswahl der Kondensatorgröße auch auf die Kompatibilität der Montagehardware an. CBB60-Kondensatoren werden mit verschiedenen Montagearten geliefert, und eine nicht mit der verfügbaren Halterung übereinstimmende Montageart ist eine der häufigsten Ursachen für Reklamationen bei Feldrücksendungen, selbst wenn die elektrische Nennleistung korrekt ist.

Bolzenmontage: Ein Gewindebolzen an der Basis, normalerweise 8 mm oder 10 mm, passt in eine Metallhalterung und wird mit einer Mutter gesichert – üblich bei Verflüssigungssätzen auf dem Dach und im Freien, die Vibrationen ausgesetzt sind.
Riemenmontage: Ein Metallband wird um den Dosenkörper geklemmt – üblich bei kleineren Lüfter- und Pumpenmotoren mit begrenztem Innenraum.
Freiliegendes Kabel oder Flachstecker: Schnellverbindungslaschen an der Oberseite der Dose für direkte Push-on-Drahtverbindungen, Standard bei den meisten kompakten CBB60-Geräten.
Schraubklemme: findet man bei Industrieanlagen mit höherer Kapazität, bei denen der Drahtquerschnitt größer ist und eine aufsteckbare Lasche für den betreffenden Strom nicht ausreicht.

Temperatur, Welligkeitsstrom und Lebensdauer

Kondensatorgröße und Nennlebensdauer hängen durch Wärme zusammen. Jeder Mikrofarad Film erzeugt unter Wechselstromwelligkeit einen kleinen internen Verlust, der über die Dosenoberfläche abgeführt werden muss. Ein Kondensator, der für seine Anwendung zu klein dimensioniert ist, läuft mit einer höheren relativen Welligkeitsstromdichte und altert schneller, während eine richtig dimensionierte Einheit dieselbe Wärmelast auf eine größere Filmoberfläche verteilt und unter identischen Betriebsbedingungen länger hält.

In den Testdaten der Hersteller werden üblicherweise CBB60-Kondensatoren bewertet 2.000 bis 3.000 Stunden Dauerbetrieb bei maximaler Nenntemperatur, mit einer realen Lebensdauer von 8 bis 15 Jahren bei typischen Betriebszyklen in Privathaushalten, bei denen der Kondensator nicht kontinuierlich mit dem vollen Welligkeitsstrom versorgt wird. Die Umgebungstemperatur hat einen übergroßen Einfluss: Bei jedem Anstieg um 10 °C über den Nennhöchstwert sinkt schätzungsweise die erwartete Lebensdauer des Kondensators um etwa die Hälfte, weshalb in direkter Sonneneinstrahlung montierte Kondensatoren von Außenverflüssigungssätzen tendenziell früher ausfallen als Innengeräte gleicher Größe und Nennleistung.

Anzeichen dafür, dass die Kondensatorgröße falsch gewählt wurde

Ein Kondensator, der nicht die richtige Größe für seinen Motor hat, fällt selten stillschweigend aus. Die folgenden Symptome treten typischerweise innerhalb von Tagen bis einigen Wochen nach der Installation eines falschen Ersatzes auf.

Häufige Feldsymptome im Zusammenhang mit falscher Kondensatordimensionierung
Symptom	Wahrscheinlicher Größenfehler
Motor brummt, springt aber nicht an	Kapazität zu niedrig für Motor
Motor läuft heiß, höhere Stromaufnahme	Kapazität zu hoch für Motor
Kann innerhalb weniger Wochen zu Ausbeulungen oder Löchern führen	Spannungsnennwert für Versorgung zu niedrig
Wiederholtes lästiges Auslösen beim Start	Falsche Dual-Run-Aufteilung zwischen Kompressor- und Lüfterwerten

Häufig gestellte Fragen

Kann ich einen CBB60-Kondensator mit einem etwas höheren Mikrofarad-Wert als das Original verwenden?

Eine kleine Erhöhung, im Allgemeinen innerhalb des Toleranzbands von plus oder minus 5 bis 10 Prozent, das bereits in den meisten Geräten eingebaut ist, ist akzeptabel. Eine deutliche Überschreitung dieses Bereichs erhöht den Betriebsstrom und die Motorerwärmung und wird nicht empfohlen, auch wenn der Motor möglicherweise trotzdem startet.

Ist ein größerer physikalischer Fall immer ein höherer Mikrofarad-Wert?

Im Allgemeinen ja, innerhalb der Produktlinie und Nennspannung des gleichen Herstellers, da für mehr Kapazität mehr Folie benötigt wird. Allerdings ändert sich die Gehäusegröße auch mit der Nennspannung und der internen Wicklungsdichte verschiedener Hersteller, sodass zwei Kondensatoren mit demselben Mikrofarad-Wert von verschiedenen Lieferanten deutlich unterschiedliche Gehäuseabmessungen haben können.

Was passiert, wenn das Gehäuse zu groß ist, um in die Originalhalterung zu passen?

Ein CBB60-Kondensator mit ovalem Gehäuse und derselben elektrischen Nennleistung ist in der Regel als direkter Ersatz erhältlich, wenn ein runder Behälter physisch nicht hineinpasst, und die entfernte Montage des Kondensators mit verlängerten Leitungen außerhalb der Originalhalterung ist ebenfalls eine gängige Praxis, vorausgesetzt, die Leitungen sind ordnungsgemäß isoliert und befestigt.

Müssen CBB60-Kondensatoren vor der Handhabung entladen werden?

Ja. Ein Betriebskondensator kann nach dem Abschalten des Motorstromkreises eine gespeicherte Ladung behalten und sollte über seine Anschlüsse mit einem isolierten Widerstandswerkzeug entladen werden, bevor er von einer Halterung getrennt oder entfernt wird.

Warum wiegen zwei Kondensatoren mit der gleichen uF-Bewertung manchmal unterschiedlich?

Gewichtsunterschiede ergeben sich normalerweise aus dem Dosenmaterial – Aluminium im Vergleich zu einem leichteren, harzgefüllten Gehäuse – und aus der Dichte der Folienwicklung. Das Gewicht allein ist kein verlässlicher Indikator für die elektrische Leistung und sollte nicht zur Beurteilung der Kondensatorqualität herangezogen werden.

Warum Polypropylenfolie zum Standard für CBB60-Kondensatoren wurde

Bevor Polypropylenfolien allgemein und kostengünstig erhältlich waren, wurden für den Motorbetrieb häufig Kondensatoren mit Papierdielektrikum oder mit Öl gefüllte Kondensatoren eingesetzt. Diese Konstruktionen hatten echte Nachteile: Papierdielektrika absorbierten mit der Zeit Feuchtigkeit, was den Leckstrom erhöhte und schließlich zu einem thermischen Durchgehen innerhalb der Dose führte, während ölgefüllte Einheiten schwerer und teurer in der Herstellung im großen Maßstab waren und ein Leckagerisiko darstellten, wenn die Dichtung nachließ. Metallisierte Polypropylenfolien lösten die meisten dieser Probleme auf einmal, indem sie ein Dielektrikum boten, das von Natur aus resistent gegen Feuchtigkeitsaufnahme, mechanisch stabil über große Temperaturschwankungen hinweg und nach einem lokalen dielektrischen Durchschlag selbstheilend ist.

Das Selbstheilungsverhalten verdient besondere Aufmerksamkeit, da es sich direkt darauf auswirkt, wie lange eine bestimmte Kondensatorgröße innerhalb ihrer Nenntoleranz bleibt. Wenn an einer mikroskopisch kleinen Schwachstelle im Film eine vorübergehende Spannungsspitze auftritt, verbrennt die extrem dünne Schicht aus verdampftem Metall, die diese Stelle umgibt, in einem winzigen, begrenzten Vorgang und isoliert den Fehler, ohne die Gesamtkapazität der Wicklung wesentlich zu verringern. Ein auf Papier oder Standard-Öldielektrikum aufgebauter Kondensator verfügt nicht über diese Eigenschaft, sodass ein Fehler in einem Kondensator älterer Bauart weitaus wahrscheinlicher zu einem vollständigen Kurzschluss als zu einem geringfügigen lokalen Ereignis führte. Dies ist einer der Gründe dafür, dass die Konstruktion im CBB60-Stil ab den 1990er Jahren in fast allen motorbetriebenen Anwendungen ältere dielektrische Typen verdrängte.

Metallisierungsdicke und ihre Beziehung zur Kondensatorgröße

Die Dicke der auf der Polypropylenfolie abgeschiedenen Metallschicht ist eine Variable, die von den Herstellern bewusst eingestellt wird. Eine dünnere Metallisierungsschicht verbessert das Selbstheilungsverhalten, da weniger Energie zum Verdampfen der Fehlerstelle benötigt wird, erhöht aber auch den äquivalenten Serienwiderstand der Wicklung, was wiederum die interne Erwärmung unter Welligkeitsstrom erhöht. Eine dickere Metallisierungsschicht verringert den Widerstand und die Erwärmung, verringert jedoch die Eindämmung des Selbstheilungsvorgangs. Seriöse CBB60-Hersteller wägen diesen Kompromiss gegen die Zielspannung und Kapazitätsnennung für jede spezifische Gehäusegröße ab, weshalb die Kondensatorgröße nicht als rein geometrische Berechnung betrachtet werden kann – die interne Filmspezifikation für ein 370-V-Gerät ist nicht einfach eine verkleinerte Version eines 450-V-Geräts mit derselben Kapazität.

CBB60 im Vergleich zu verwandten Filmkondensatorfamilien

Die CBB-Bezeichnung deckt eine breitere Familie metallisierter Polypropylen-Kondensatoren ab, und Käufer, die Komponenten für Motoranwendungen beziehen, stoßen manchmal auf benachbarte Teilefamilien, die ähnlich aussehen, aber für unterschiedliche Aufgaben entwickelt wurden. Das Verständnis dieser Unterschiede verhindert Größen- oder Anwendungskonflikte weiter unten in der Lieferkette.

Vergleich gängiger Folienkondensatoren der CBB-Familie, die in Motor- und Geräteschaltkreisen verwendet werden
Type	Typischer Fall	Hauptaufgabe	Gemeinsamer Kapazitätsbereich
CBB60	Runde oder ovale Aluminiumdose	Kontinuierlicher Motorlauf	1,5 bis 100 uF
CBB61	Flacher rechteckiger Harzblock	Geschwindigkeit und Betriebsdauer des Deckenventilators	1 bis 20 uF
CBB65	Robuste runde Dose	Klimakompressor läuft	15 bis 60 uF
CBB20	Kleine Radialbox	Audio- und elektronische Filterung, kein Starten/Laufen des Motors	0,001 bis 10 uF

Von diesen sind CBB60 und CBB65 die beiden Familien, die in der Praxis am häufigsten gegeneinander ausgetauscht werden, da es sich bei beiden um Kondensatoren mit rundem Gehäuse und Dauerbetrieb handelt. CBB65 ist im Allgemeinen die Hochleistungsbezeichnung, die für Kompressorkreise mit höherem Welligkeitsstrom reserviert ist, und seine Gehäusegröße ist bei einer gegebenen Kapazität oft geringfügig größer als die eines äquivalenten CBB60, um den zusätzlichen thermischen Spielraum auszugleichen.

Schritt-für-Schritt-Installationsanleitung für Kondensatoren mit der richtigen Größe

Auch ein richtig dimensionierter Kondensator kann durch unsachgemäße Installation wirkungslos oder gefährlich werden. Die folgende Reihenfolge spiegelt die Standardpraxis vor Ort wider, die bei HLK-, Pumpen- und allgemeinen Motorwartungsarbeiten angewendet wird.

Trennen Sie die Stromversorgung am Leistungsschalter oder Trennschalter und überprüfen Sie die Nullspannung mit einem Messgerät, bevor Sie Leitungen berühren.
Entladen Sie den vorhandenen Kondensator über seine Anschlüsse mit einem isolierten Entladewerkzeug, auch wenn der Verdacht besteht, dass das Gerät bereits tot ist, da ein teilweise ausgefallener Kondensator immer noch eine gefährliche Ladung enthalten kann.
Fotografieren oder beschriften Sie die vorhandene Verkabelung vor dem Trennen, insbesondere bei Dual-Run-Kondensatoren, bei denen die Anschlüsse C, HERM und FAN wieder an den richtigen neuen Anschluss angeschlossen werden müssen.
Entfernen Sie den alten Kondensator von seiner Montagehalterung oder seinem Riemen und vergewissern Sie sich, dass die Kapazität, die Nennspannung und die Klemmenbelegung des Ersatzkondensators übereinstimmen, bevor Sie ihn einsetzen.
Befestigen Sie den neuen Kondensator in seiner Halterung, damit sich die Klemmverbindungen durch Vibrationen während des Motorbetriebs nicht mit der Zeit lösen können.
Schließen Sie die Verkabelung genau wie angegeben wieder an, stellen Sie die Stromversorgung wieder her und beobachten Sie das Start- und Laufverhalten des Motors mindestens einen vollen Arbeitszyklus lang, bevor Sie das Gehäuse schließen.

Überlegungen zur Ausrichtung und zum Abstand

Die Kondensatorgröße beeinflusst die Installationsausrichtung auf eine Art und Weise, die leicht zu übersehen ist. Vertikal montierte runde Kondensatoren sollten im Allgemeinen so installiert werden, dass die Entlüftungs- oder Druckentlastungsfunktion an der Oberseite des Behälters nach oben zeigt und frei ist, da diese Funktion dazu dient, den Innendruck sicher abzulassen, wenn das Gerät ausfällt, und eine Blockierung durch Kabel oder eine Gehäuseplatte diese Sicherheitsfunktion zunichte macht. Horizontal montierte Einheiten benötigen ausreichend radialen Freiraum um den Entlüftungsbereich, um den gleichen sicheren Freigabeweg zu ermöglichen, was mit zunehmendem Gehäusedurchmesser und höherer Kapazität zu einer engeren Einschränkung wird.

Testen eines Kondensators auf seine Nenngröße vor der Wiederverwendung

Außendiensttechniker testen einen verdächtigen Kondensator routinemäßig, bevor sie ihn verurteilen, da ein Kondensator, der auf dem Etikett die falsche Größe oder Nennleistung zu haben scheint, nicht immer tatsächlich fehlerhaft ist, und umgekehrt kann ein Kondensator, der physisch intakt aussieht, deutlich außerhalb seiner Nenntoleranz liegen. Ein Digitalmultimeter mit einem speziellen Kapazitätsbereich oder ein speziell entwickelter Kondensatortester ist das Standardwerkzeug für diese Prüfung.

Interpretieren des Messwerts eines Kapazitätsmessgeräts im Vergleich zum aufgedruckten Wert
Gemessener Wert vs. Nenn-uF	Interpretation
Innerhalb von plus oder minus 5 bis 10 Prozent	Der Kondensator liegt innerhalb der normalen Toleranz und kann in Betrieb bleiben
10 bis 20 Prozent unter der Bewertung	Früher Abbau; genau überwachen oder Austausch planen
Mehr als 20 Prozent unter der Bewertung	Sofort austauschen, es besteht die Gefahr eines Startschwierigkeiten oder einer Überhitzung des Motors
Null- oder offene Lesung	Die interne Wicklung ist ausgefallen, der Kondensator muss ausgetauscht werden

Ein Zählerstand, der deutlich über dem Nennwert liegt und nicht darunter, kommt seltener vor, kann aber auf einen internen Kurzschluss in einem Teil der Wicklung hinweisen, der sich bis zum vollständigen Ausfall elektrisch wie eine zusätzliche Kapazität verhält. Jede Lesart, die erheblich in die eine oder andere Richtung abweicht, sollte als Grund für einen Ersatz und nicht für eine Fortsetzung des Dienstes betrachtet werden.

Umweltfaktoren, die die Wahl der Kondensatorgröße beeinflussen

Die Auswahl einer Kondensatorgröße ist keine rein elektrische Angelegenheit, wenn die Installationsumgebung berücksichtigt wird. Verflüssigungssätze für den Außenbereich, Geräte auf Dächern sowie Installationen auf See oder an der Küste stellen alle zusätzliche Anforderungen an das physische Gehäuse, die über die grundlegende elektrische Nennleistung hinausgehen.

Orte mit hoher Umgebungstemperatur

In Regionen, in denen die Umgebungstemperatur im Freien regelmäßig 40 °C übersteigt, ist die Spezifikation eines Kondensators, der eine physikalische Größenklasse größer als das strenge elektrische Minimum ist, eine gängige technische Praxis, da die größere Filmoberfläche den Anstieg der Betriebstemperatur im Vergleich zu einer Einheit mit geringer Größe verringert und die erwartete Lebensdauer bei anhaltender Wärmebelastung direkt verlängert.

Feuchte und küstennahe Umgebungen

Salzhaltige Luft beschleunigt die Korrosion der Aluminiumdose und der Anschlussteile, was die Integrität der Dichtung beeinträchtigen kann, die die innere Folienwicklung vor dem Eindringen von Feuchtigkeit schützt. Kondensatoren, die für den Küsten- oder Seeeinsatz ausgelegt sind, verwenden üblicherweise eine harzbeschichtete oder vollständig mit Kunststoff ummantelte Gehäusekonstruktion anstelle von blankem Aluminium. Diese Beschichtung erhöht die Gesamtgehäuseabmessungen geringfügig, was bei der Bestätigung des Montagespielraums berücksichtigt werden sollte.

Vibrationsbelastete Anlagen

Motoren, die auf Vibrationsplattformen montiert sind, einschließlich einiger landwirtschaftlicher Pumpen- und Industrieventilatorinstallationen, profitieren von Kondensatoren mit Bolzenmontage, die mit einer Sicherungsscheibe gesichert sind, statt von Einheiten mit Riemenmontage, da anhaltende Vibrationen eine Riemenklemme allmählich lockern und es dem Kondensatorkörper ermöglichen können, sich gegen seine Anschlussleitungen zu bewegen, was schließlich zu einer Ermüdung des Anschlusskabels an der Stelle führt, an der es aus dem Gehäuse austritt.

Überlegungen zur Lagerung, Haltbarkeit und zum Großeinkauf

Käufer, die CBB60-Kondensatoren in großen Mengen für die Geräteherstellung oder den Großhandelsvertrieb beziehen, sollten die Lagerbedingungen im Rahmen der Gesamtgrößen- und Bestandsplanung berücksichtigen. Im Gegensatz zu Elektrolytkondensatoren müssen metallisierte Polypropylenfolieneinheiten nicht regelmäßig reformiert werden und haben bei korrekter Lagerung eine lange, stabile Haltbarkeitsdauer. Eine schlechte Lagerungspraxis kann jedoch dennoch zu Leistungseinbußen führen, bevor der Kondensator überhaupt installiert wird.

In einer trockenen Umgebung mit einer relativen Luftfeuchtigkeit unter etwa 75 Prozent lagern, um eine Feuchtigkeitsmigration an den Anschlussdichtungen zu verhindern.
Halten Sie den Lagerbestand von direkter Sonneneinstrahlung und von Wärmequellen wie Heizkörpern oder Lageraußenwänden fern, die der vollen Sonne ausgesetzt sind.
Organisieren Sie den Lagerbestand gemeinsam nach Kapazität und Gehäusegröße, da zwei Kartons mit optisch ähnlichen Kondensatoren mit unterschiedlichen Mikrofarad-Werten eine häufige Fehlerquelle bei der Kommissionierung in einer stark ausgelasteten Produktionslinie sind.
Drehen Sie zuerst älteres Material um, insbesondere bei Geräten mit höherer Kapazität, bei denen die Folienwickeldichte größer ist und langsam eindringende Feuchtigkeit eine proportional größere Angriffsfläche hat.

Bei Kaufentscheidungen für große Mengen greifen Käufer häufig standardmäßig auf eine kleinere Anzahl von Gehäusegrößen zurück, die die gängigsten Kapazitäts- und Spannungskombinationen abdecken, die in einer Produktlinie verwendet werden, anstatt jeden Zwischenwert auf Lager zu haben. Dieser Ansatz tauscht eine geringfügige Überspezifikation bei Motoren mit geringerer Nachfrage gegen eine deutlich vereinfachte Bestandsverwaltung, weniger vorrätige Einheiten und eine stärkere Preisgestaltung pro Einheit seitens des Herstellers bei höheren Bestellmengen aus.

Referenz zur wichtigsten Begriffinologie

Glossar mit Begriffen, die häufig bei der Angabe von Kondensatorgrößen verwendet werden
Term	Bedeutung
MFD	Ältere Abkürzung für Mikrofarad, immer noch auf vielen Kondensatoretiketten neben oder anstelle von uF aufgedruckt
VAC	Volt Wechselstrom, die Nennspannung, der der Kondensator dauerhaft standhalten soll
Welligkeitsstrom	Der Wechselstrom, der während des normalen Motorbetriebs durch den Kondensator fließt, ist die Hauptquelle der internen Erwärmung
Dielektrikum	Die isolierende Filmschicht, Polypropylen in einem CBB60, trennt die metallisierten leitenden Schichten
Selbstheilung	Die Eigenschaft einer metallisierten Folie, einen lokalisierten dielektrischen Fehler zu isolieren, ohne dass es zu einem vollständigen Kurzschluss kommt
Druckentlastungsventil	Ein eingekerbter oder geprägter Abschnitt des Dosendeckels, der so gestaltet ist, dass er sich sicher öffnet, wenn sich während des Versagens ein Innendruck aufbaut
Dual-Run-Kondensator	Ein einzelner Behälter beherbergt zwei separate Kapazitätswerte mit einem gemeinsamen Anschluss, typischerweise für Kompressor und Lüfter
